DSD TECH SH-B12 convertisseur RS232 vers RS485 DB9

Pour prolonger une liaison série au-delà de la portée du RS232, le SH-B12 convertit le signal en RS485 semi-duplex et prend en charge jusqu’à 32 nœuds. La distance annoncée atteint 1 219,2 m côté RS485 ; elle est de 15,2 m côté RS232.

Connexions et intégration

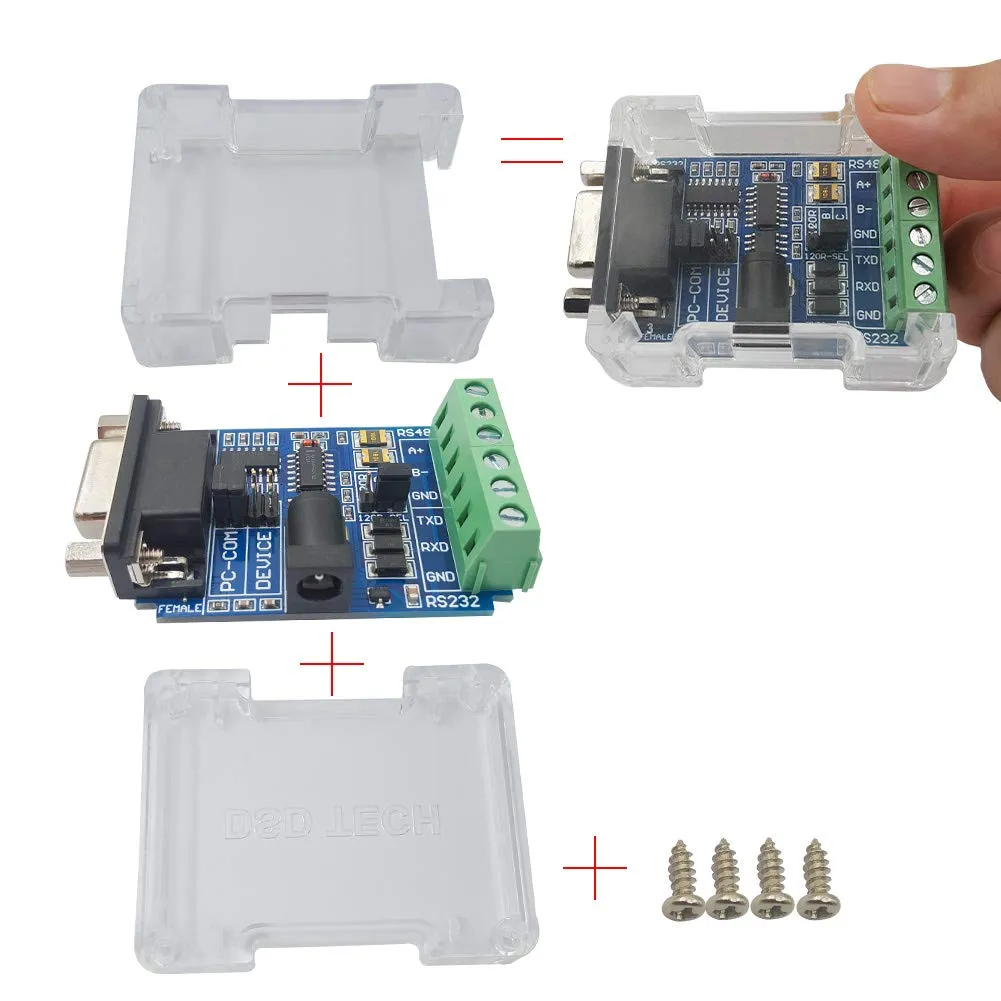

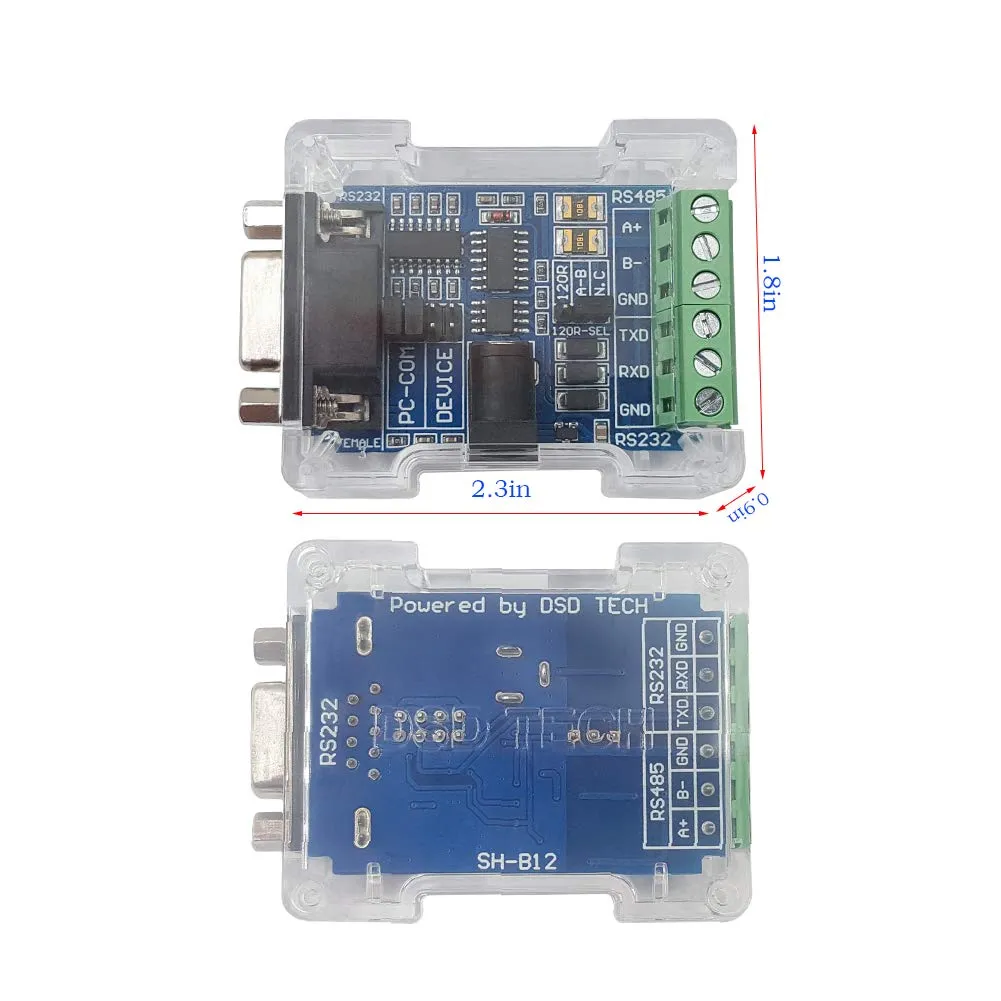

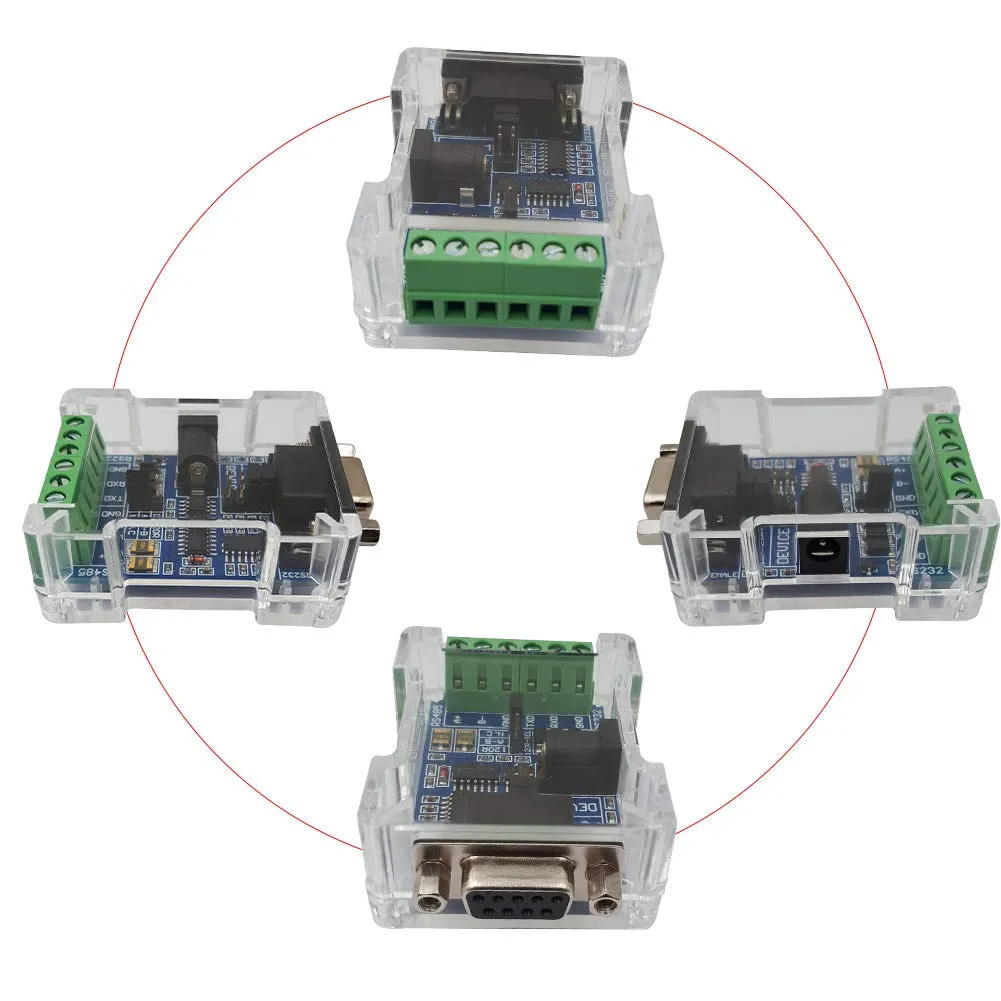

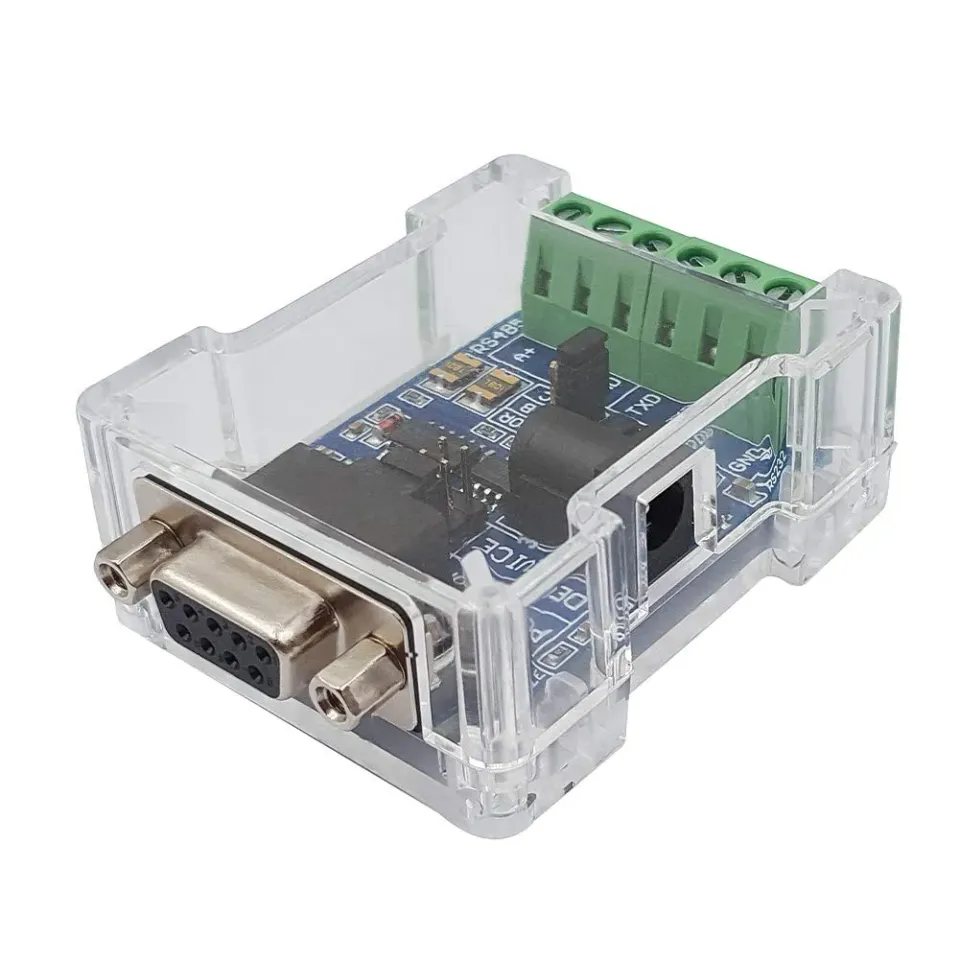

Le côté RS232 propose un connecteur DB9 femelle à 9 broches et un bornier à 3 broches. Le côté RS485 utilise un bornier à 3 broches. La conversion RS232 vers RS485 peut se faire avec les trois lignes RX, TX et GND, ce qui facilite le raccordement à un ordinateur, un microcontrôleur ou un équipement de contrôle industriel. Vérifiez le brochage et les niveaux d’interface de votre installation avant câblage.

Résistance de terminaison et protections

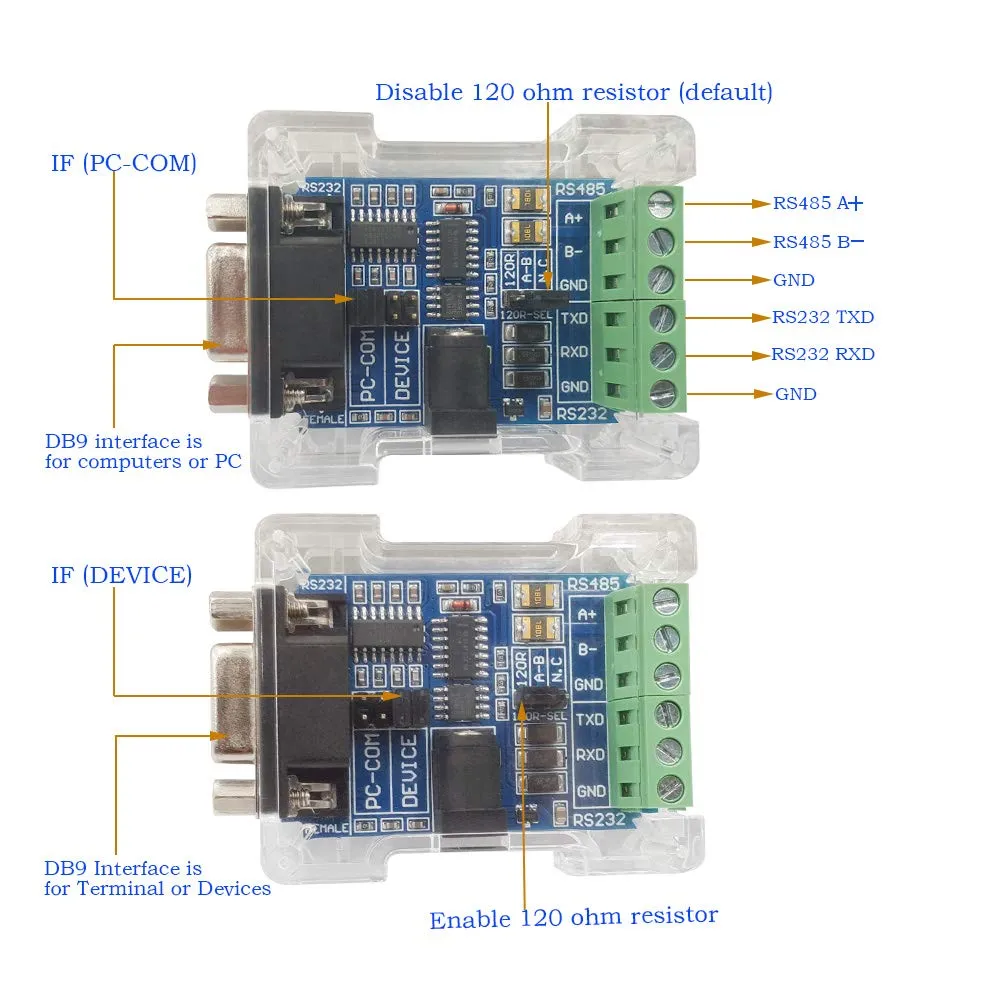

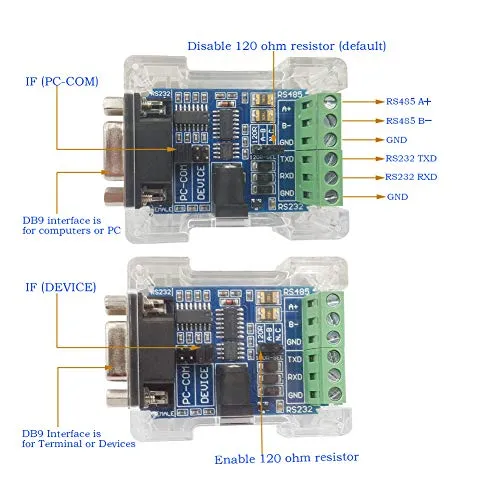

Un cavalier permet d’activer la résistance intégrée de 120 Ω sur le réseau RS485. Ne l’activez que si la position du convertisseur dans le bus et la terminaison du réseau le nécessitent. L’appareil annonce une protection contre les surtensions de 400 W et une protection de 15 kV.

Alimentation séparée

Le convertisseur n’est pas alimenté par le port série. Le câble d’alimentation USB fourni permet de le brancher à un chargeur USB compatible ; prévoyez cette alimentation distincte pour le fonctionnement.

Dans la boîte

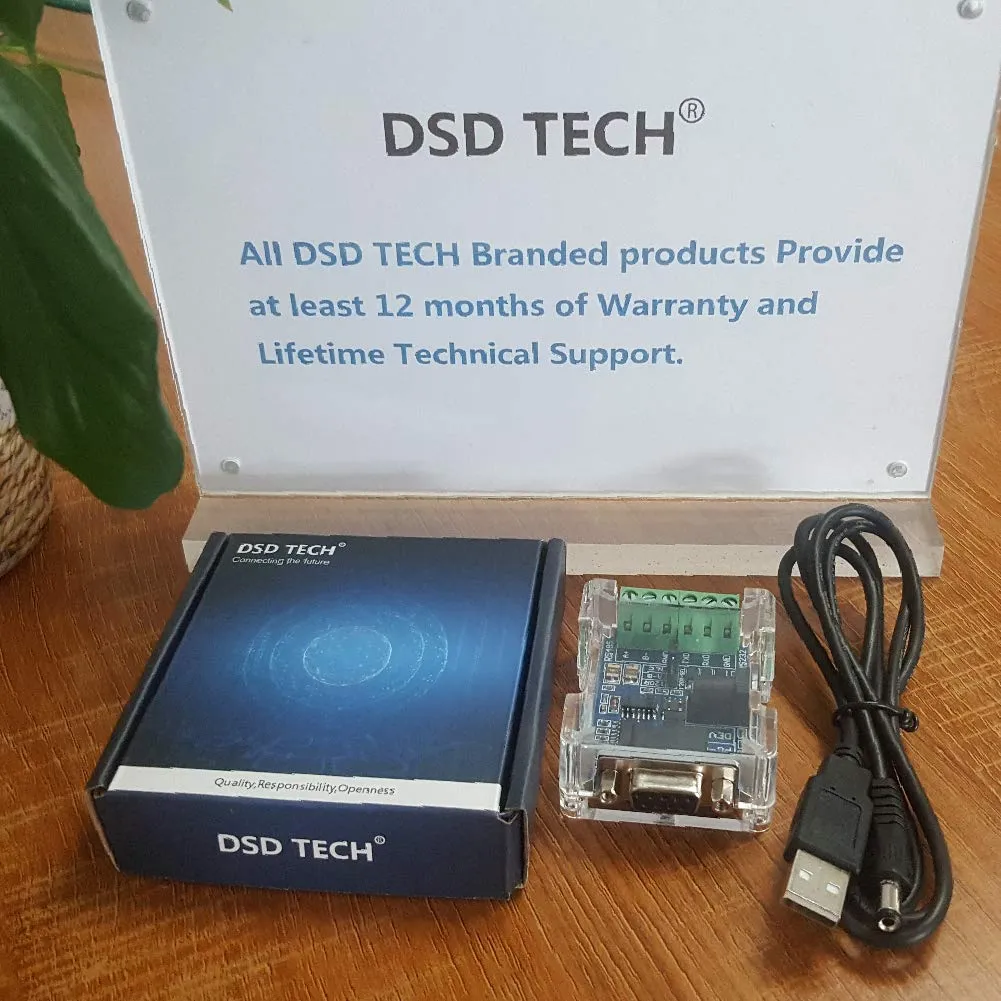

Le colis comprend le convertisseur SH-B12, un câble d’alimentation USB et un manuel d’utilisation. La garantie annoncée par DSD TECH est de 24 mois.
