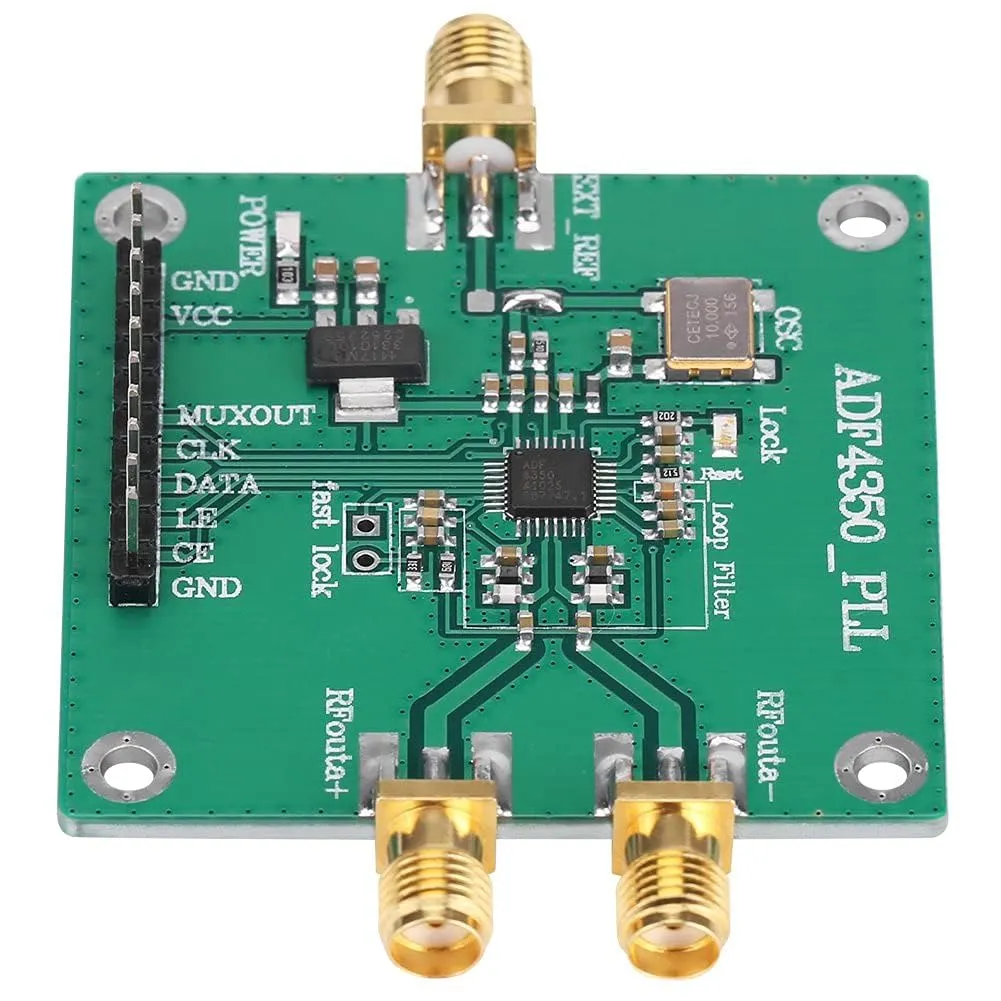

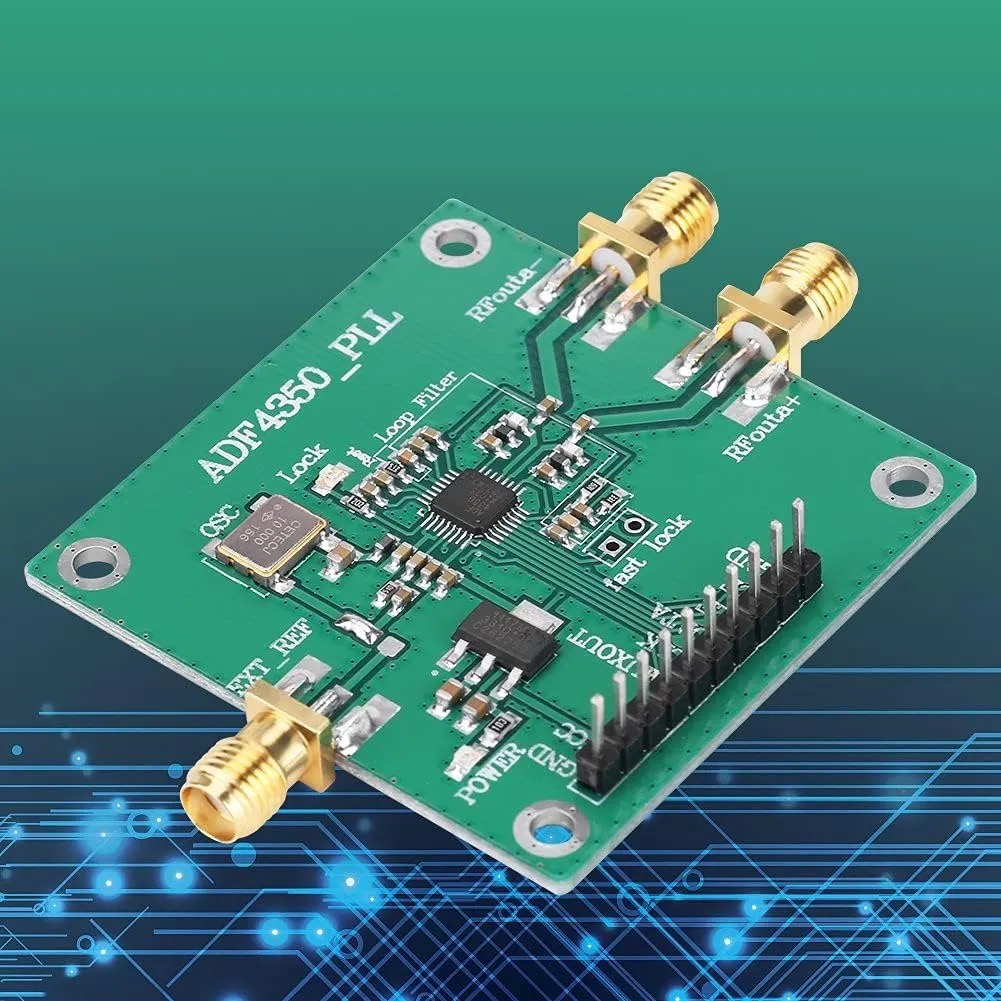

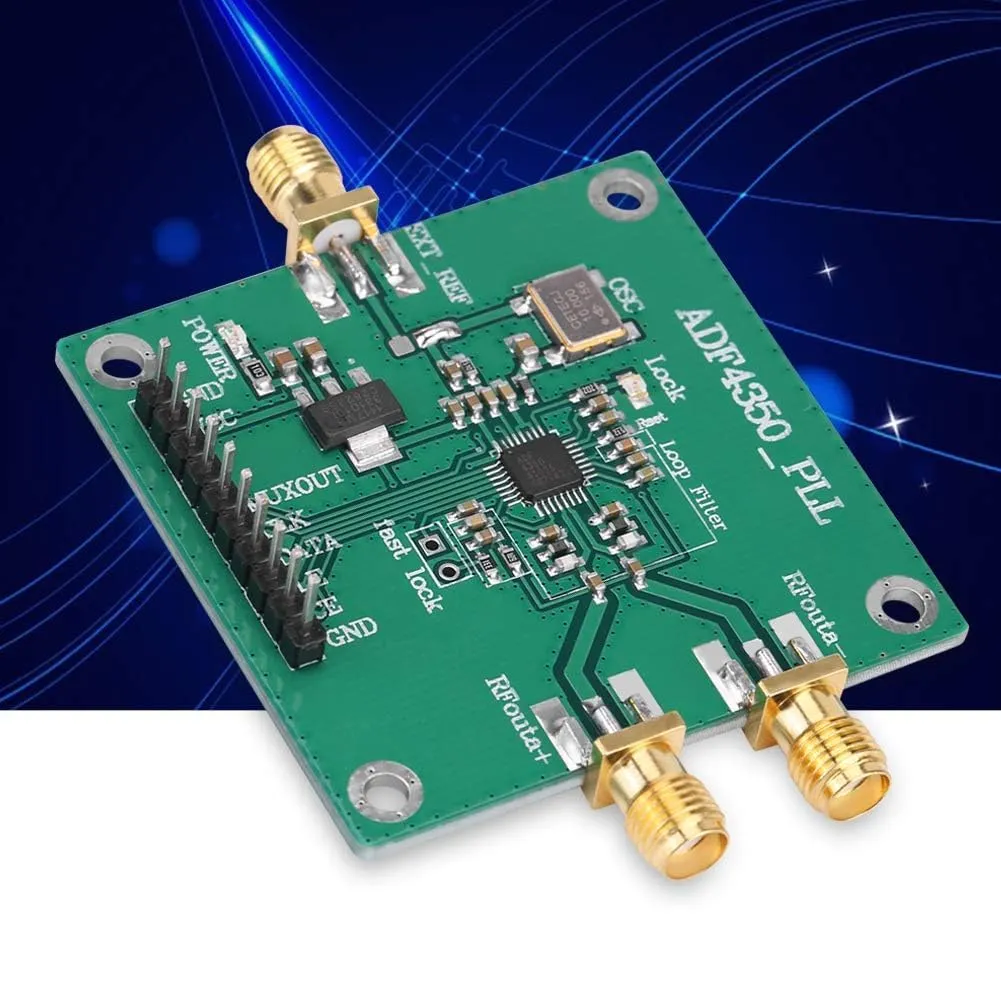

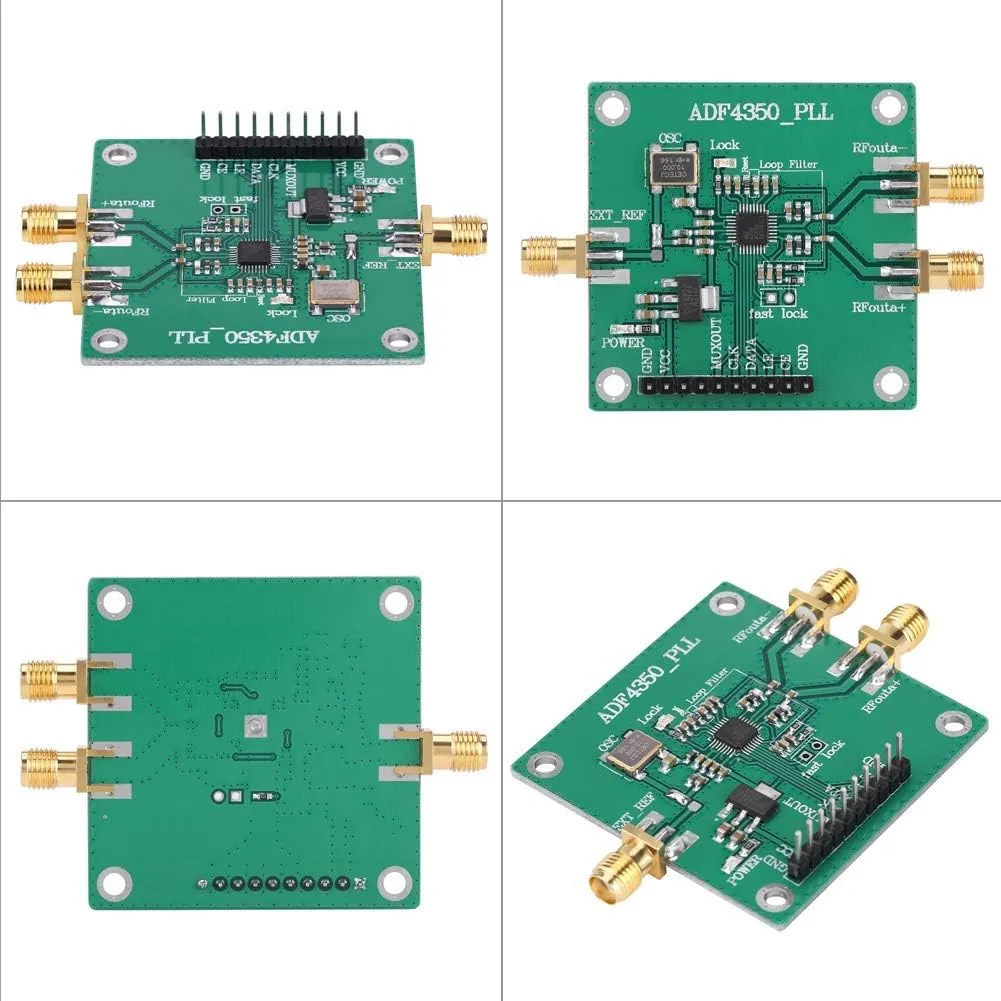

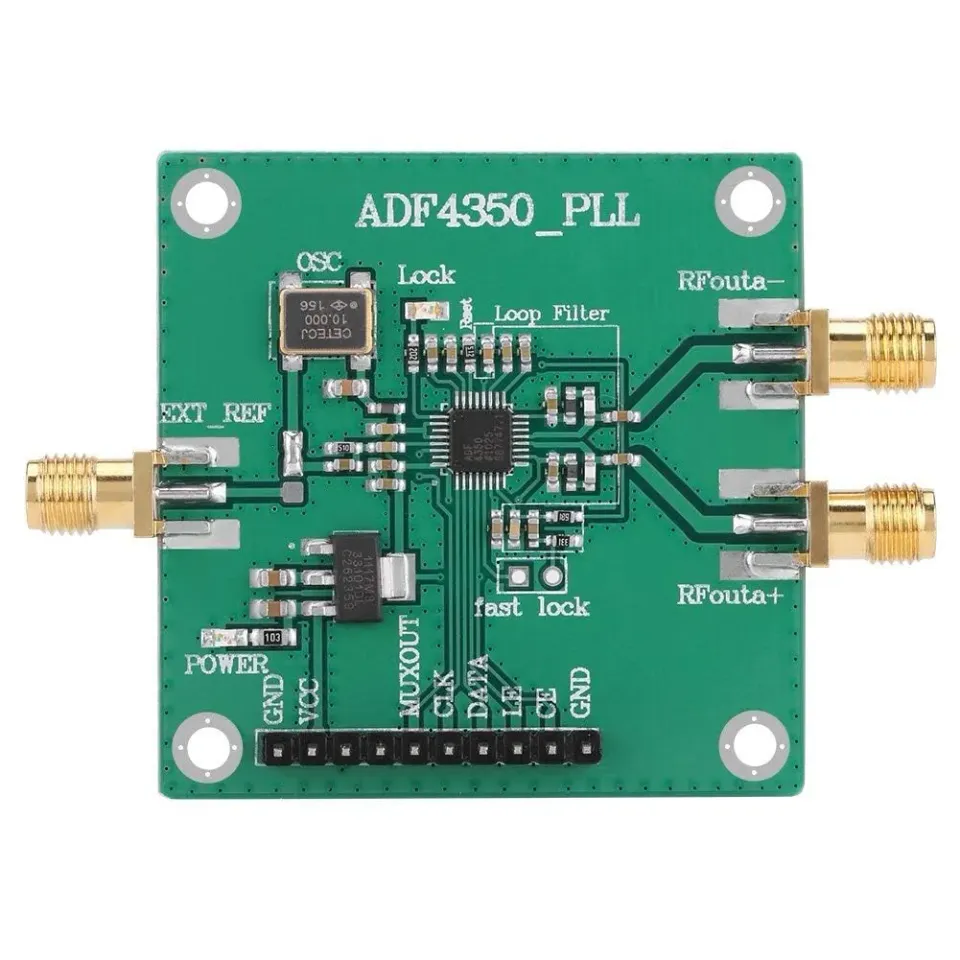

Garosa ADF4350 module synthétiseur RF 137 MHz–4,4 GHz SPI

Ce module ADF4350 s’adresse aux montages RF qui demandent une source programmable couvrant 137 MHz à 4,4 GHz. La commande SPI trois fils expose les broches de contrôle et de verrouillage, pour régler notamment le balayage ponctuel et le saut de fréquence. Le prix affiché représente une économie de 4,88 € par rapport au prix de comparaison.

Plage de fréquence et formes de sortie

La fiche distingue une sortie sinusoïdale de 2,2 à 4,4 GHz et une sortie en onde carrée de 137 MHz à 2,2 GHz, selon la division de la fréquence fondamentale. Le niveau de sortie est indiqué à +5 dBm et programmable. Vérifiez la bande et la forme de signal nécessaires à votre montage avant de choisir ce module.

Commande et intégration au montage

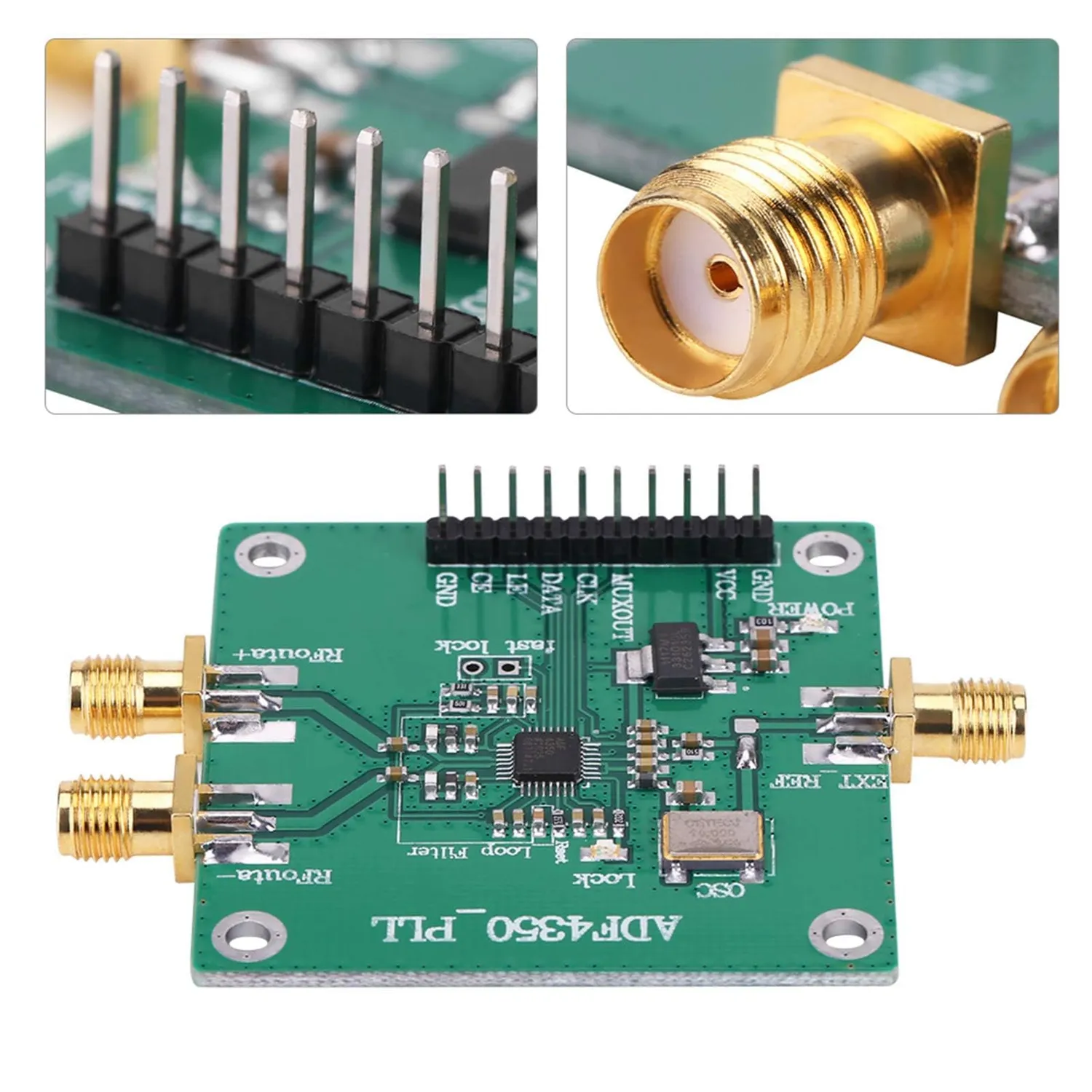

L’interface de commande est un bus SPI à trois fils. La carte peut être pilotée par le logiciel officiel pour ordinateur mentionné dans la fiche ; la compatibilité logicielle et le système requis ne sont pas précisés. Les broches de contrôle sont accessibles, et un connecteur SMA femelle sert à la sortie RF.

Alimentation et horloge de référence

L’alimentation indiquée est de 4 à 9 V, avec 5 V CC comme valeur de référence. L’horloge de référence par défaut est de 10 MHz ; une référence SMA externe peut être connectée via l’interface prévue. La carte comporte deux témoins de verrouillage. Des connexions sont également prévues pour des afficheurs LCD1602 ou LCD12864 compatibles.
