Garosa Kit Amplificateur Audio LM386 3-12V à Souder

Ce kit Garosa reprend la base classique LM386 avec ses résistances et condensateurs. Il porte un signal faible de capteur, de module MP3 ou de radio FM vers un petit haut-parleur de 0,5 à 1 W. Le montage convient aux débutants qui veulent comprendre l'amplification en pratiquant la soudure.

Ce que ce module permet de faire

Sortie typique autour de 250 mW sous 6 V sur 8 ohms, suffisante pour une alarme, un jouet, un poste d'écoute ou une maquette. Le gain de base de 20 passe à 200 en ajoutant un condensateur entre les broches 1 et 8. Alimentation de 3 à 12 V, idéalement 5 à 9 V pour un fonctionnement stable.

Montage et raccordement

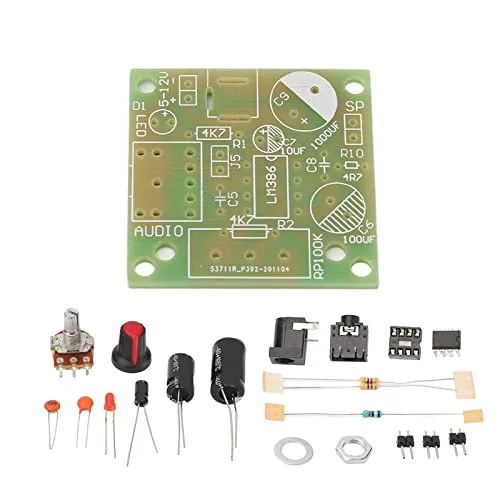

Kit livré en pièces détachées à souder, circuit d'environ 37 x 41 mm. Bornes repérées pour l'entrée, la sortie haut-parleur, le plus et la masse. Schéma fourni. Potentiomètre de volume et câbles audio à ajouter séparément.

Contenu du colis

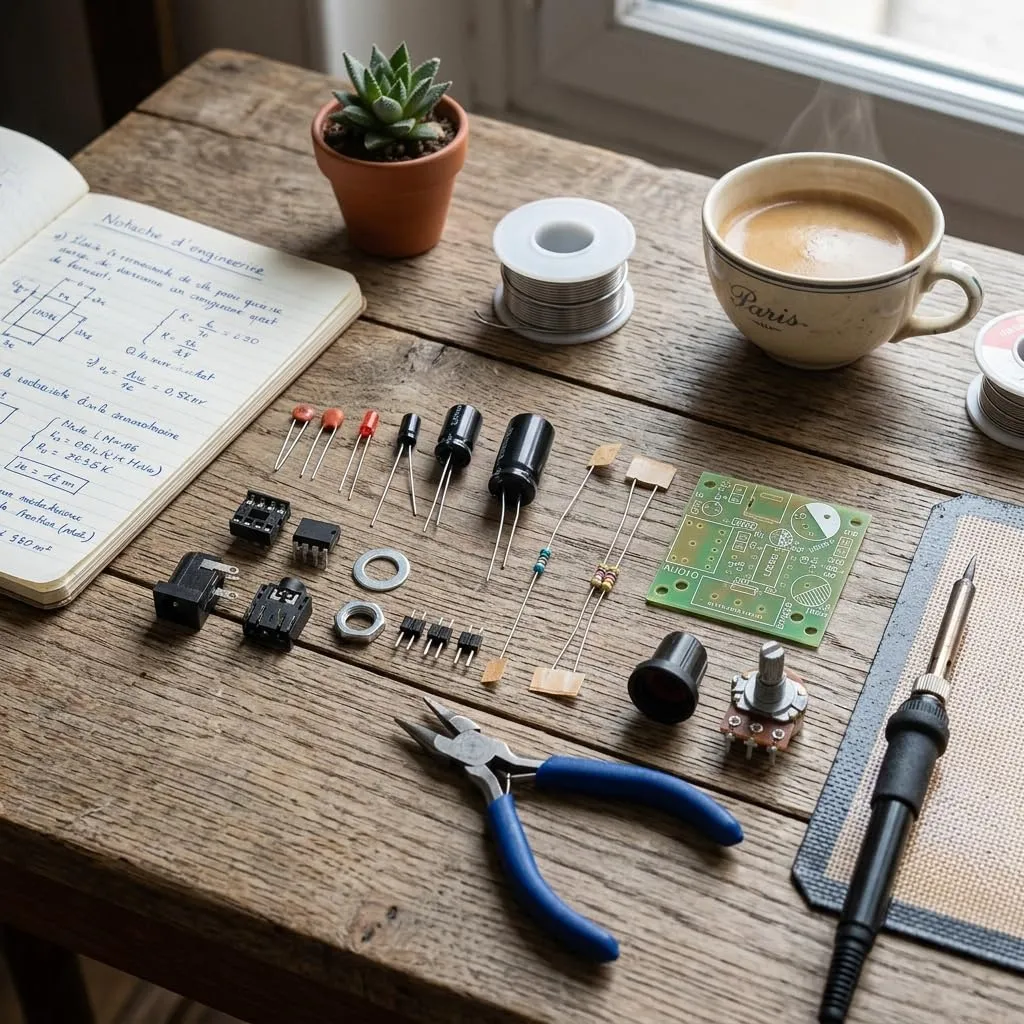

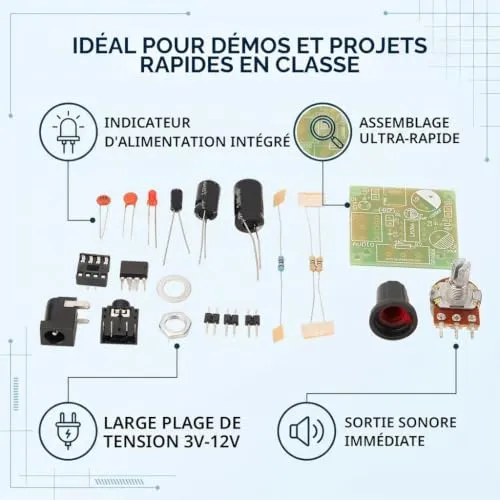

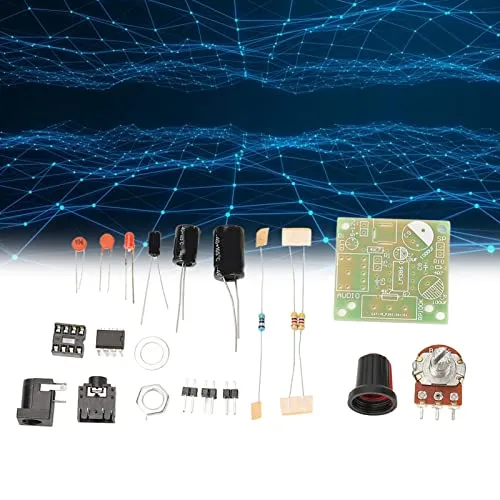

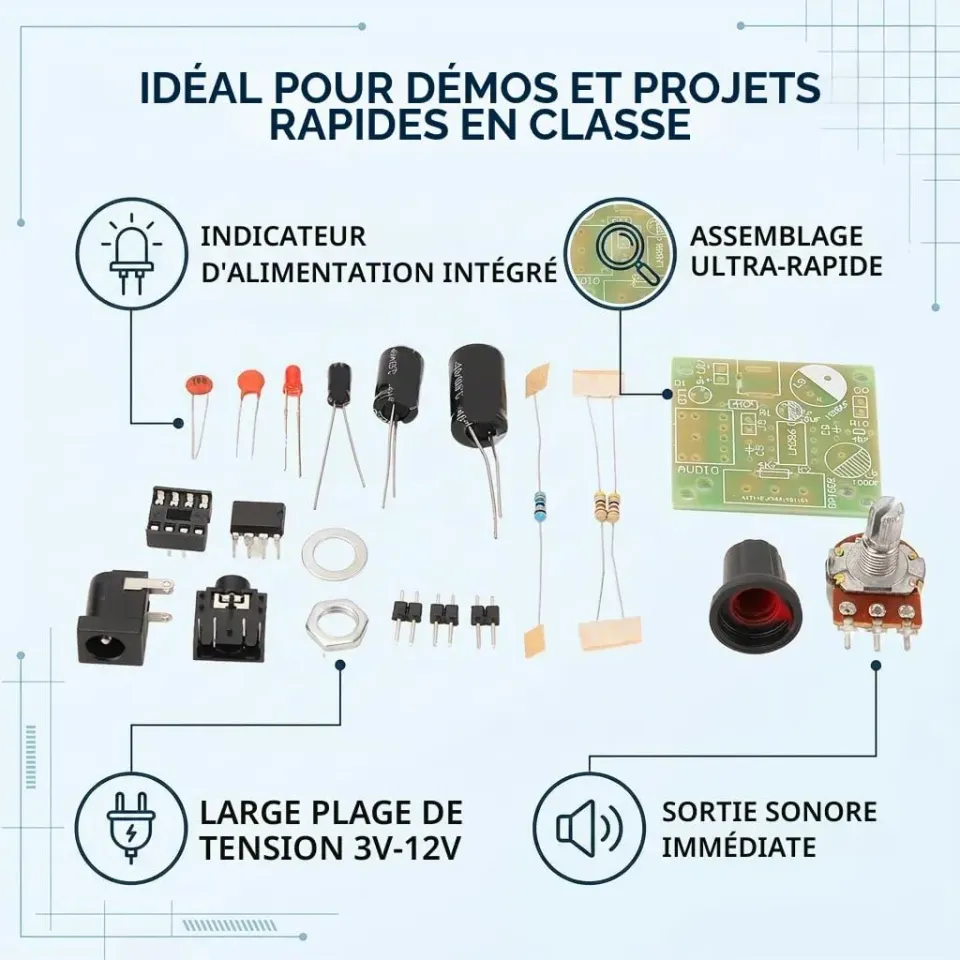

Un jeu de composants LM386 pour un module complet, 20 pièces environ. Sans haut-parleur, sans câbles ni entretoises.
