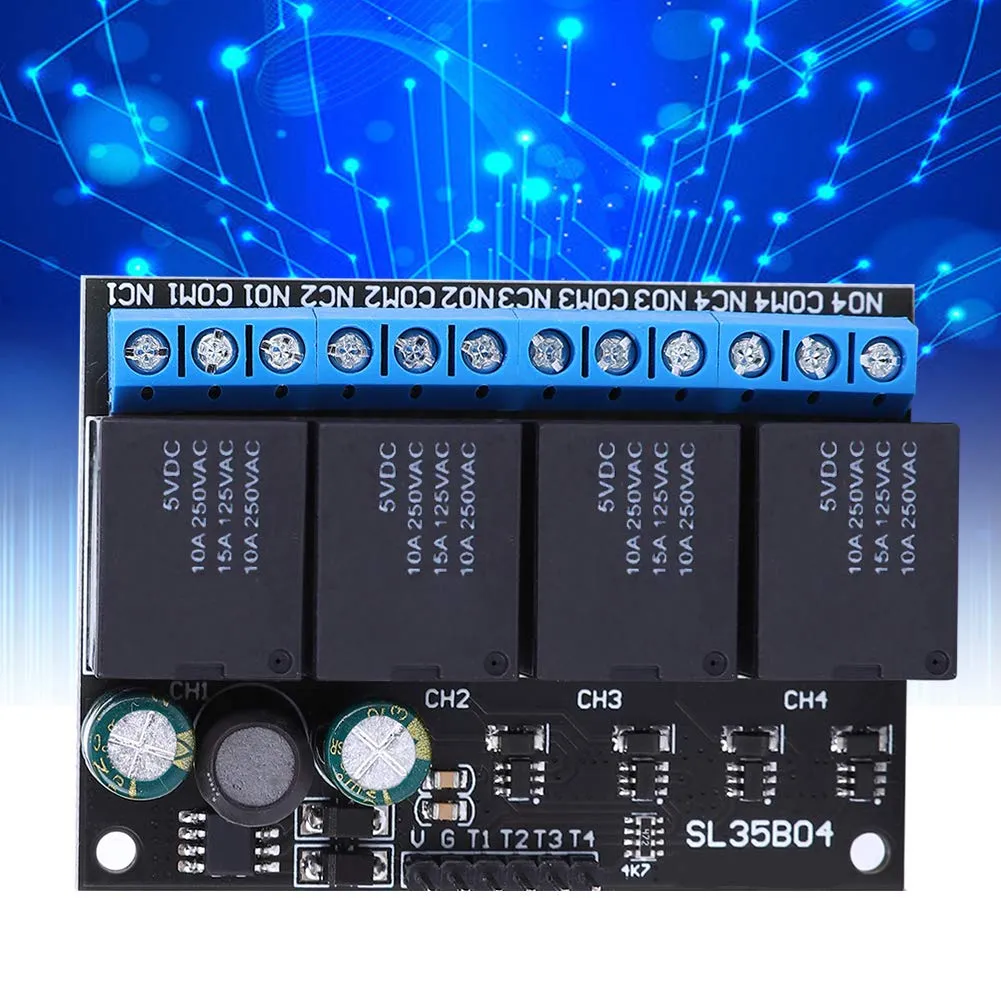

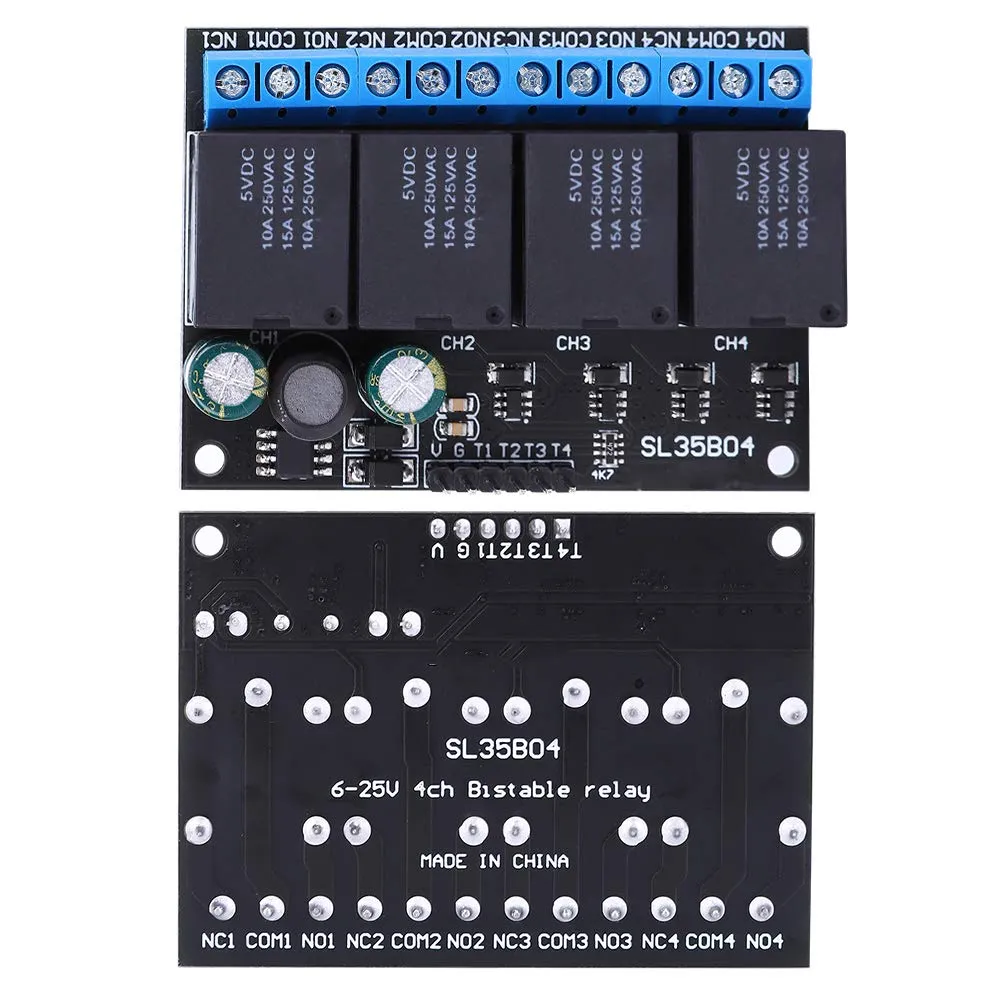

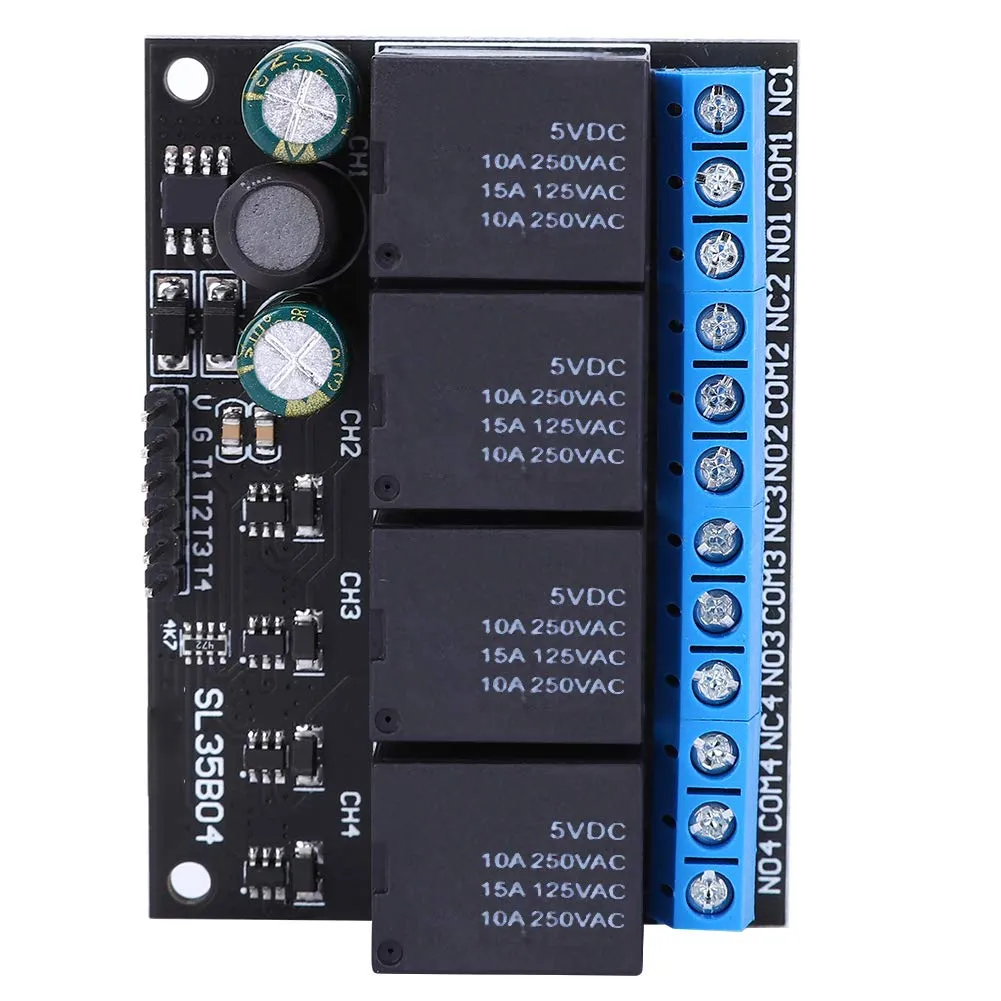

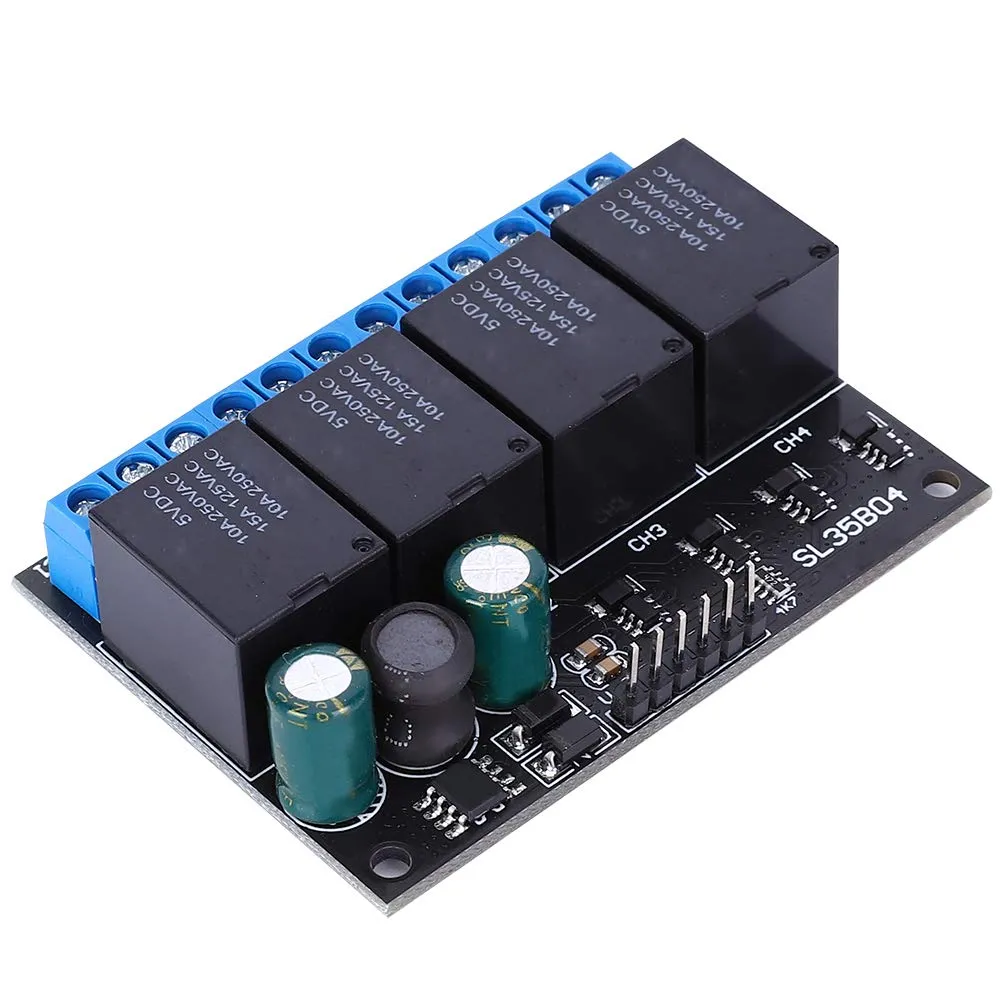

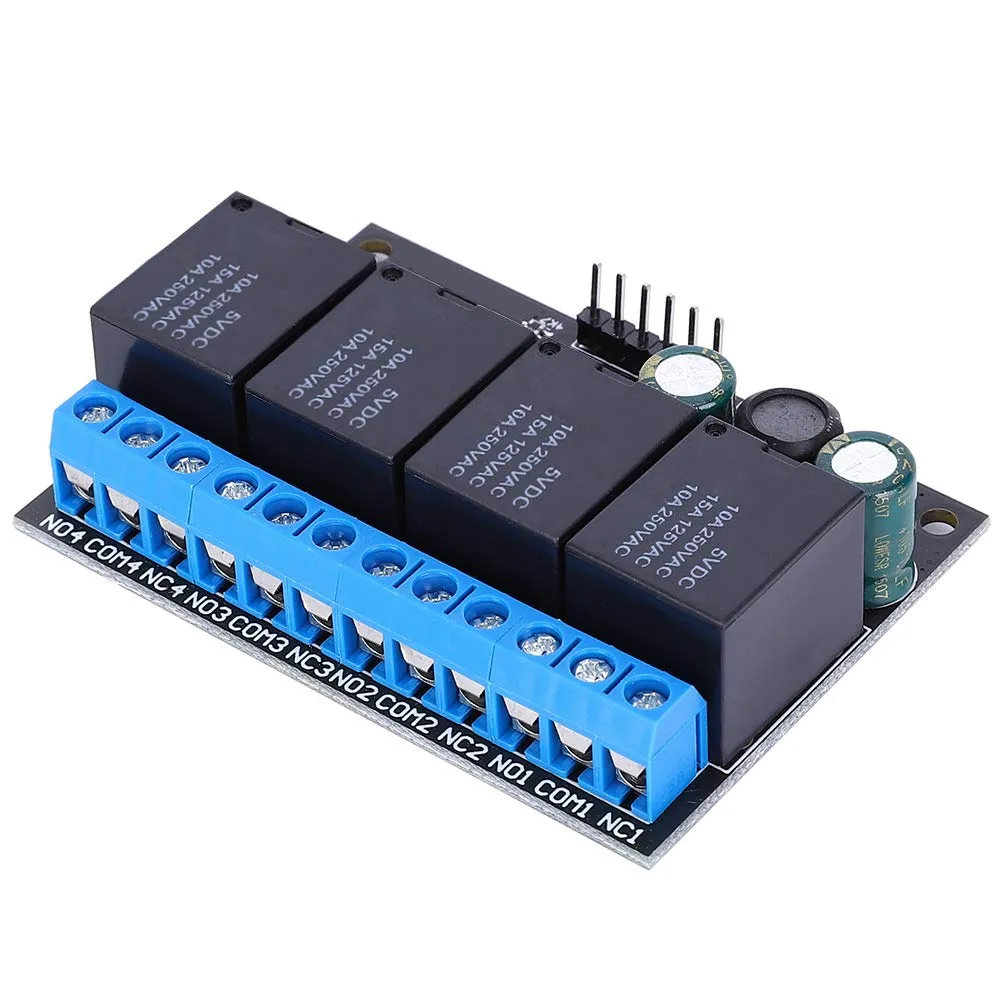

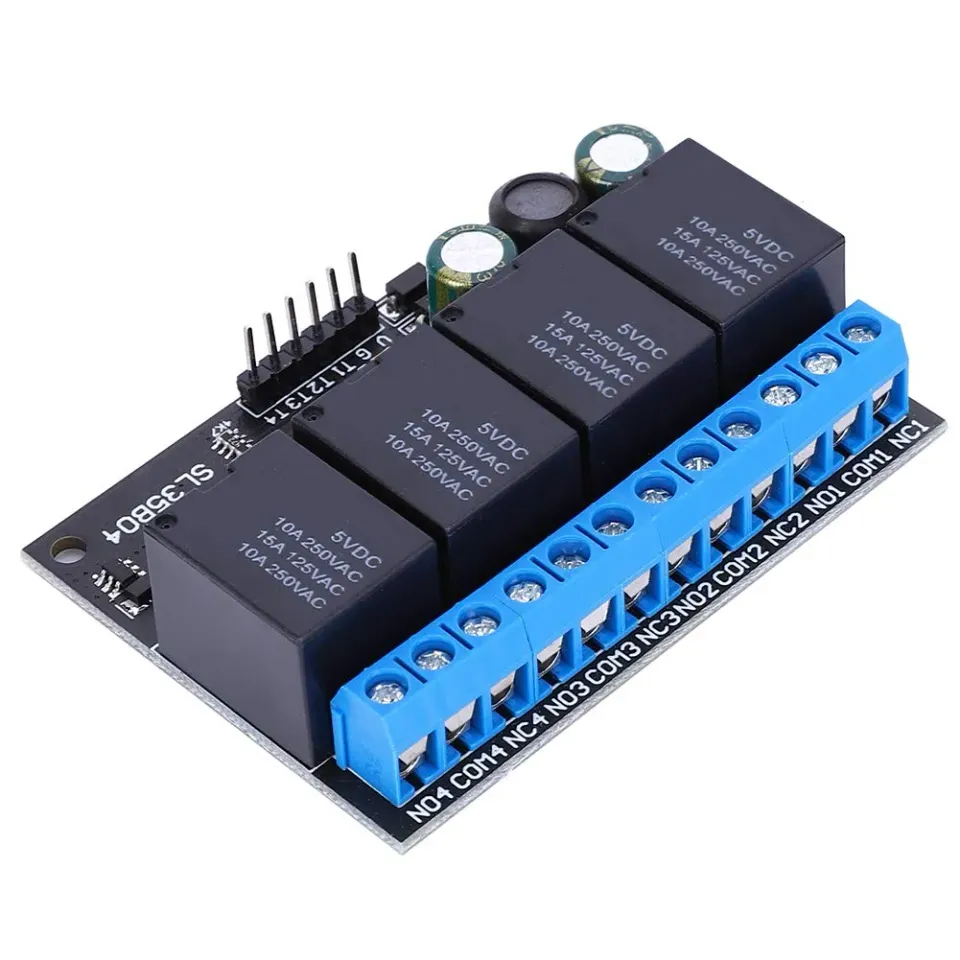

Garosa Module Relais Bistable 4 Canaux DC 6-24V 10A

Ce module garde son état après une courte impulsion, sans maintenir la commande. Une touche sur T1 à T4 colle le relais, une seconde touche le relâche, ce qui convient aux boutons poussoirs et aux sorties à impulsion. La consommation au repos reste autour de 2 mA. La remise sur le prix barré apparaît dans la zone d'achat.

Pour quels montages le choisir

Il pilote éclairages, moteurs CC, électrovannes ou automates domestiques depuis un microcontrôleur ou un bouton. En 9, 12 ou 24 V, il sert en atelier comme en usage domestique pour mémoriser un ordre sans code. Chaque voie commute jusqu'à 10 A sous 250 V AC ou 30 V DC.

Avant de le brancher dans votre projet

Vérifiez la tension d'alimentation entre 6 et 24 V et le courant total, environ 37 mA par relais enclenché. Les entrées T attendent une impulsion basse de 0,2 à 2 s, avec masse commune sur G. Prévoyez des fils et un boîtier adaptés aux charges 10 A et à la connectique embarquée.

Câblage et emploi

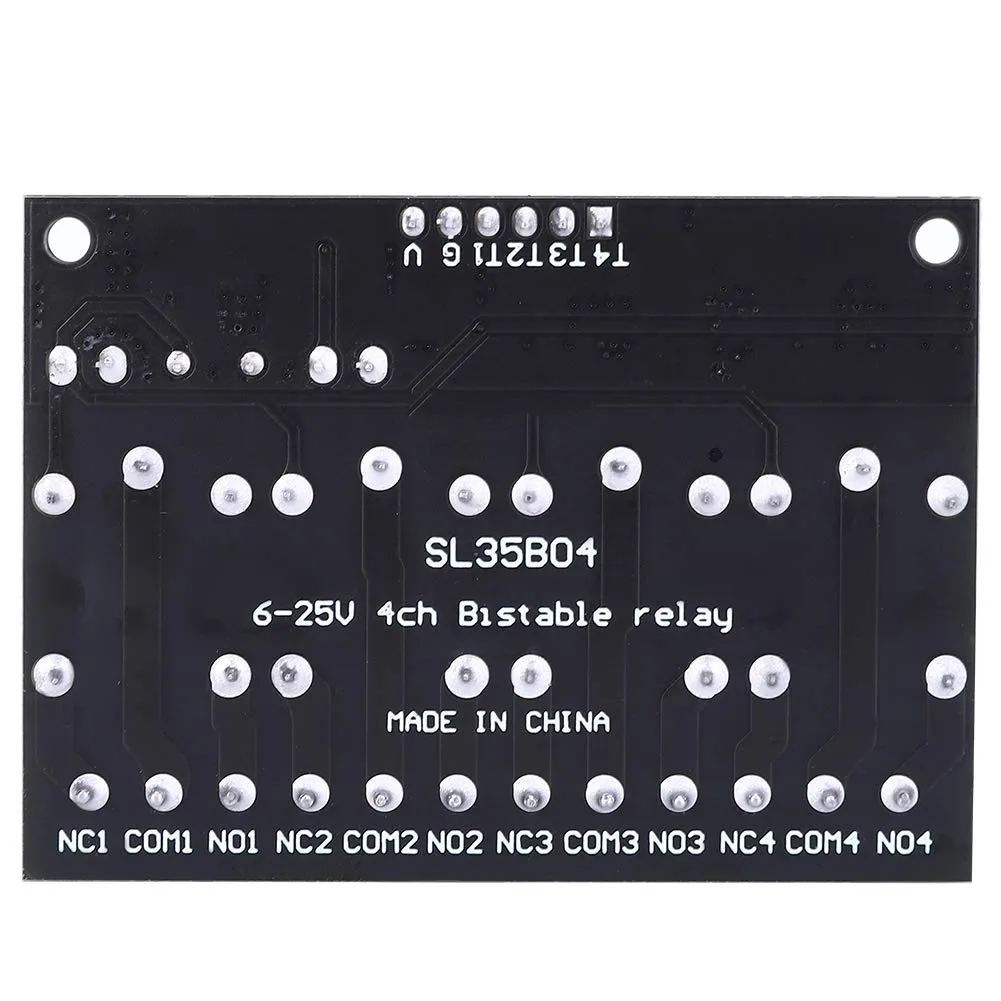

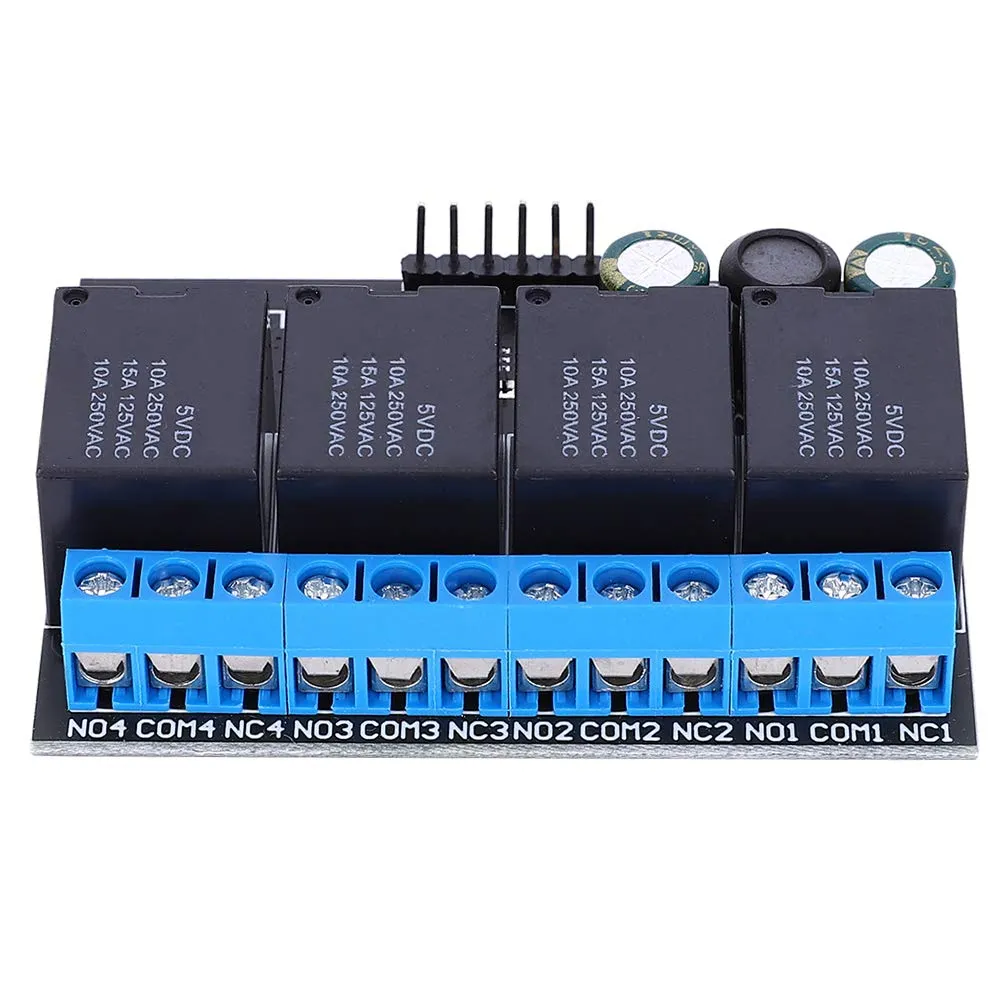

Alimentez V et G, reliez chaque entrée T à votre commande, puis câblez les contacts NO, COM et NC vers la charge. À la mise sous tension les relais sont au repos. Une impulsion colle la voie, l'impulsion suivante la libère.
