Garosa US-52 contrôleur de vitesse moteur 200 W AC 220 V

Le point à vérifier avant l’achat est le type de moteur : le US-52 est un régulateur pour moteur AC correspondant à sa tension, sa puissance et son câblage. La remise par rapport au prix de comparaison est de 8,67 €.

Régler la vitesse et le sens de rotation

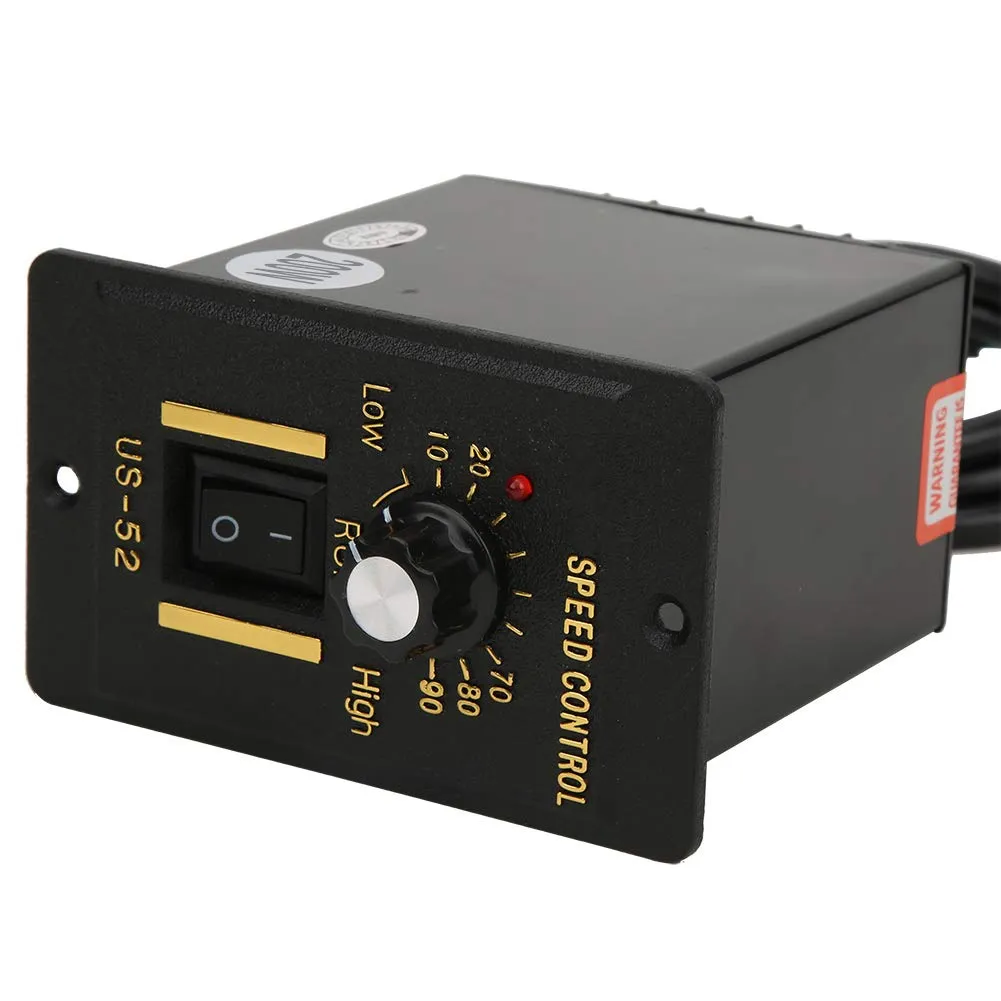

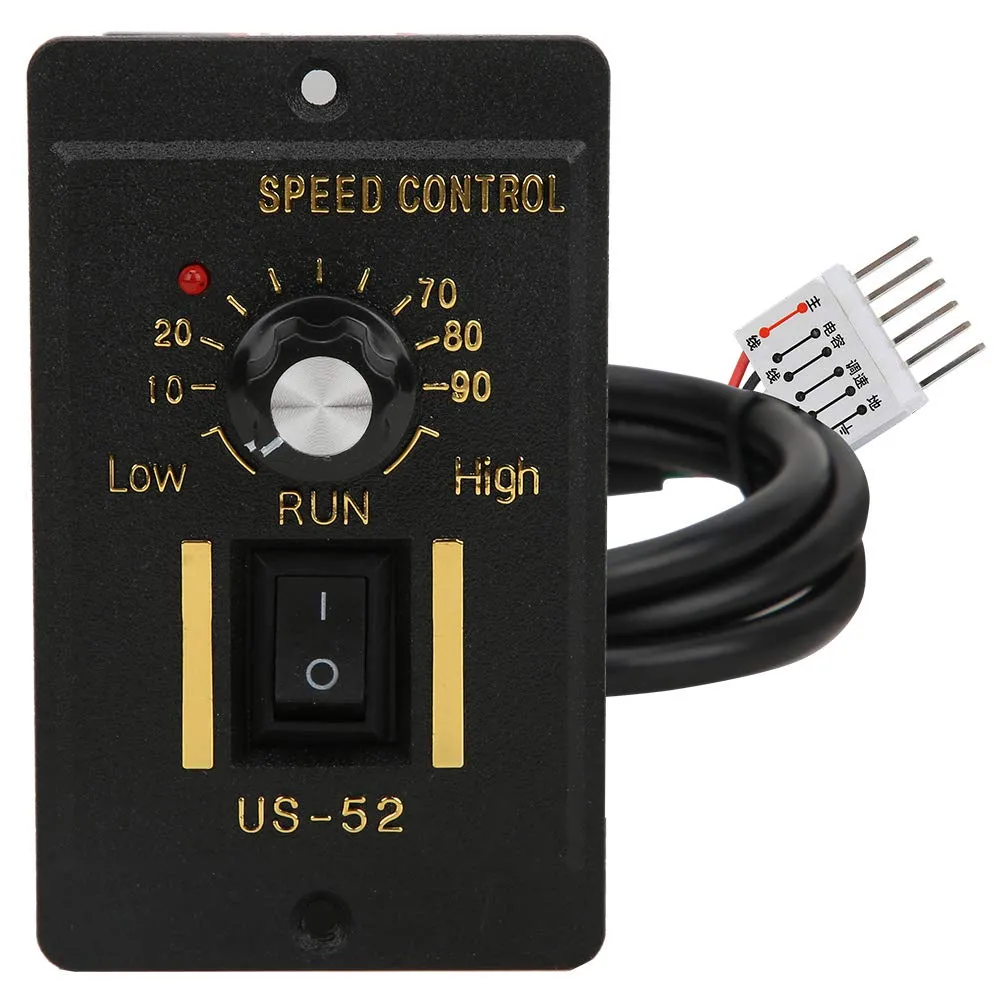

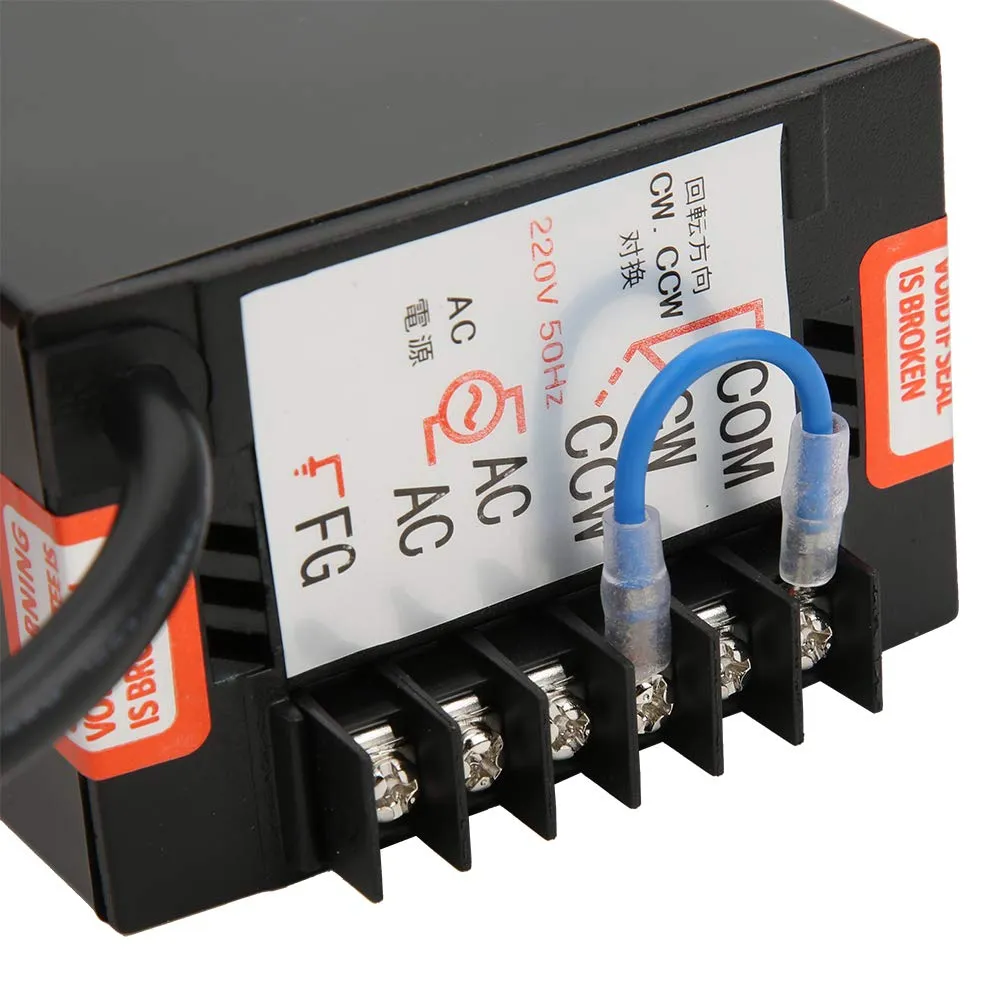

Le potentiomètre à bouton permet un réglage continu. La plage annoncée est de 90 à 1 400 tr/min à 50 Hz et de 90 à 1 700 tr/min à 60 Hz. Le raccordement de COM à CW donne la rotation avant ; COM à CCW donne la rotation inverse.

Contrôler les caractéristiques du moteur

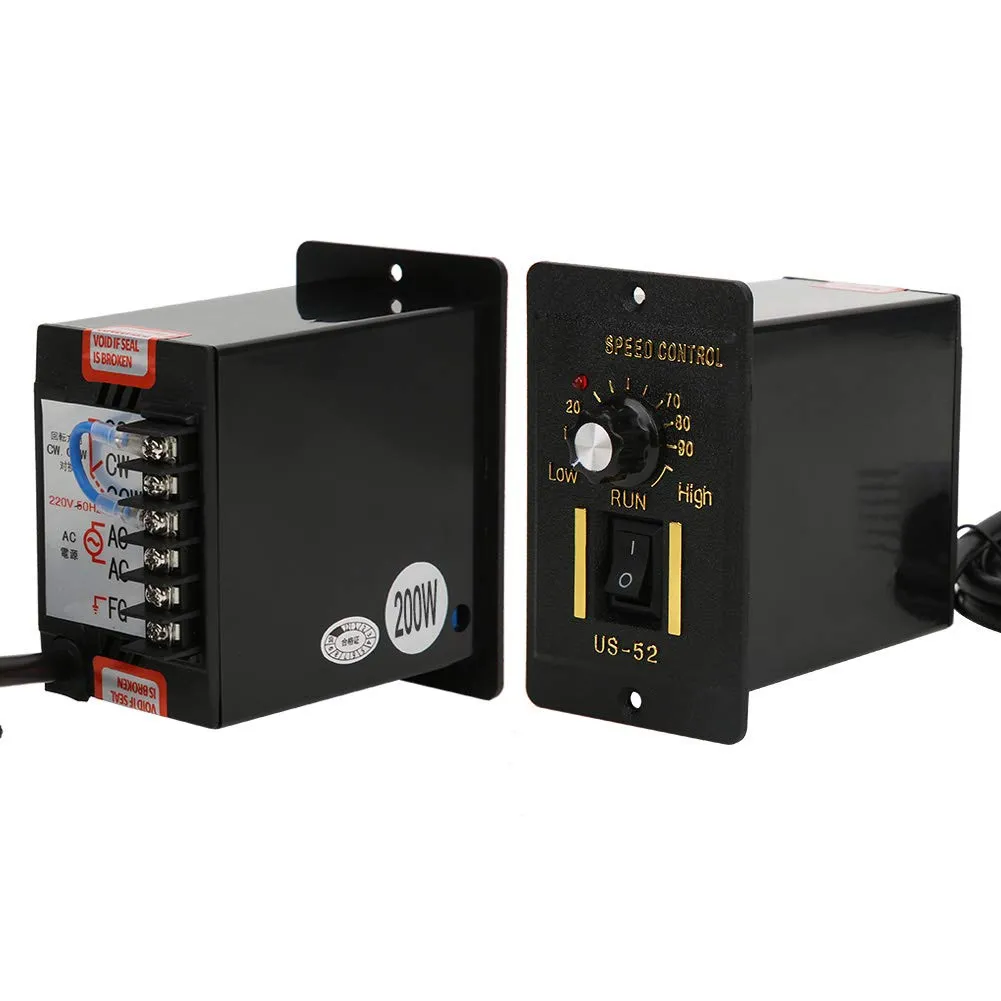

Cette version est indiquée pour 200 W, sous AC 220 V et 50/60 Hz. La documentation mentionne également 180 W et 250 W comme puissances possibles pour d’autres variantes : ne les confondez pas avec celle-ci. La tension de fonctionnement tolère une variation de ±10 % de la tension nominale.

Connecteur, câble et raccordement

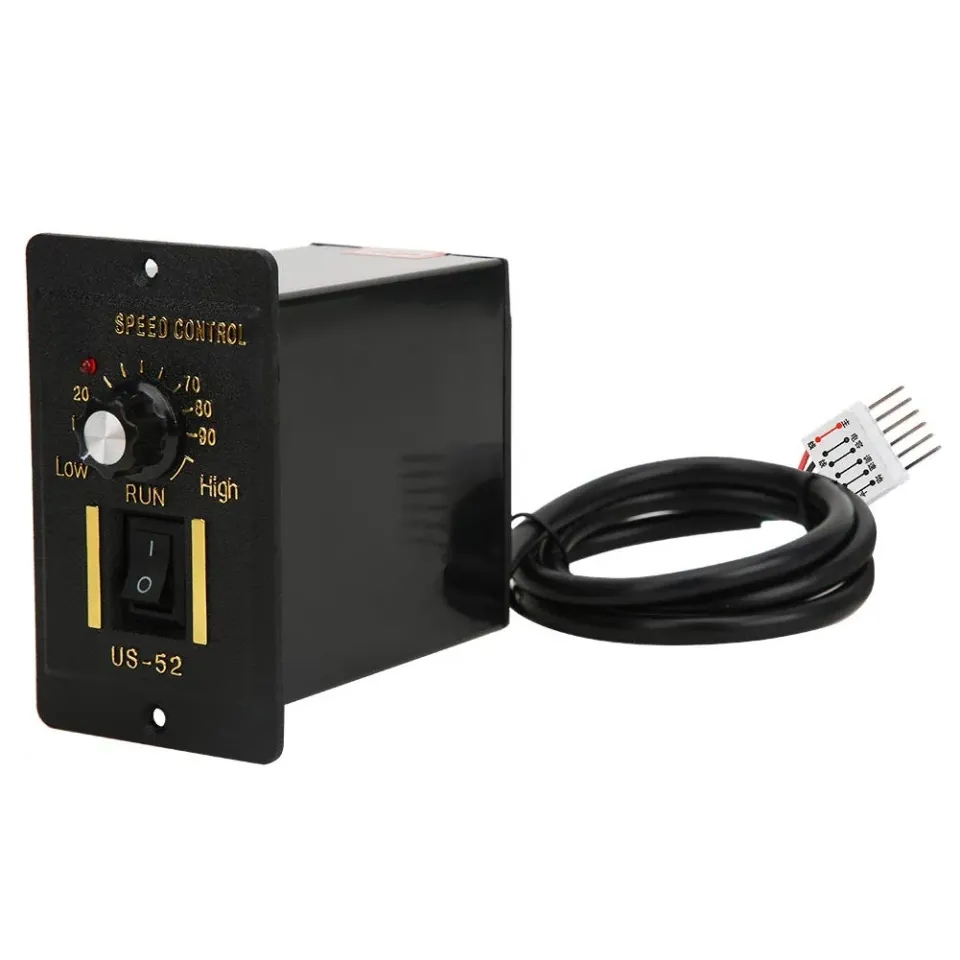

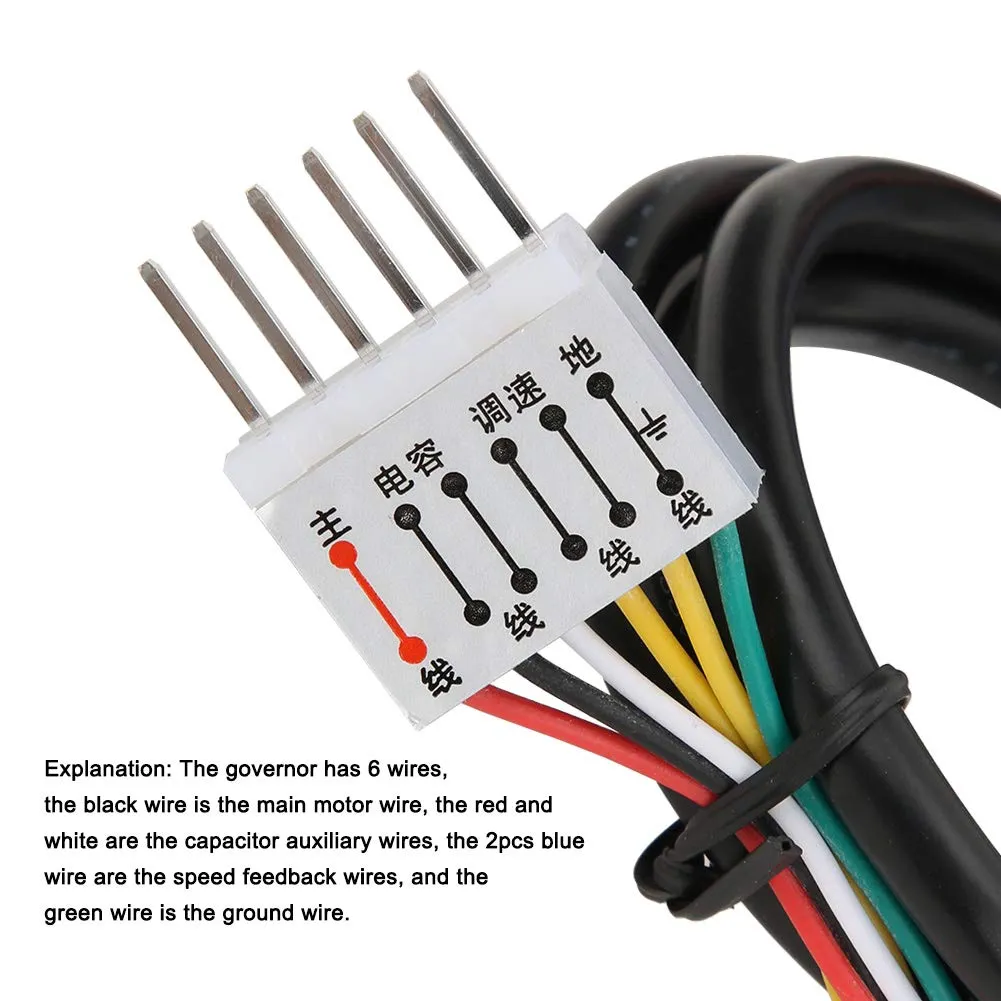

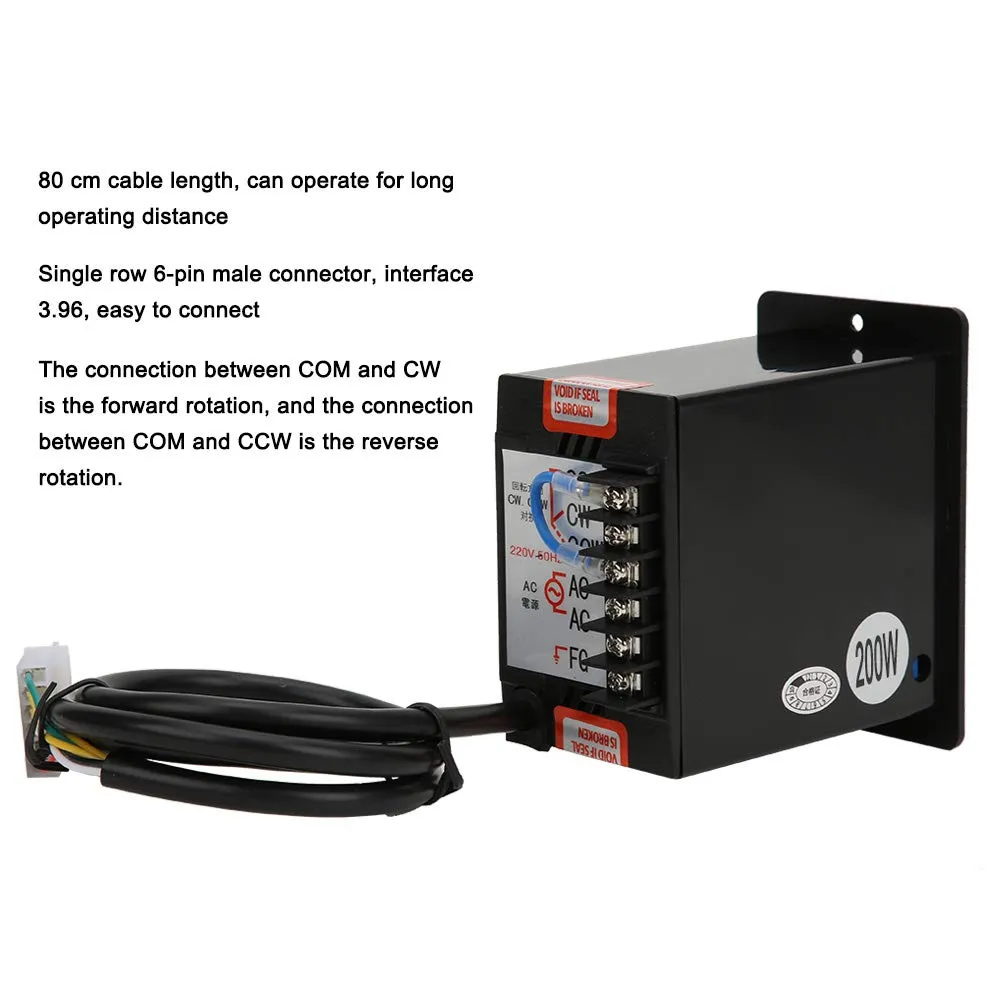

Le module possède un connecteur mâle à six broches sur une rangée, au pas d’interface 3,96, et un câble de 80 cm. Le câblage décrit comprend un fil noir pour le moteur principal, des fils rouge et blanc pour le condensateur auxiliaire, deux fils bleus de retour de vitesse et un fil vert de terre. Coupez l’alimentation avant le raccordement et suivez le schéma correspondant à votre moteur ; une erreur de câblage peut endommager l’installation.

Conditions d’utilisation

La plage de température ambiante indiquée va de −10 à +50 °C, avec une humidité relative inférieure à 90 %. Le boîtier est en ABS, avec un panneau mat.
