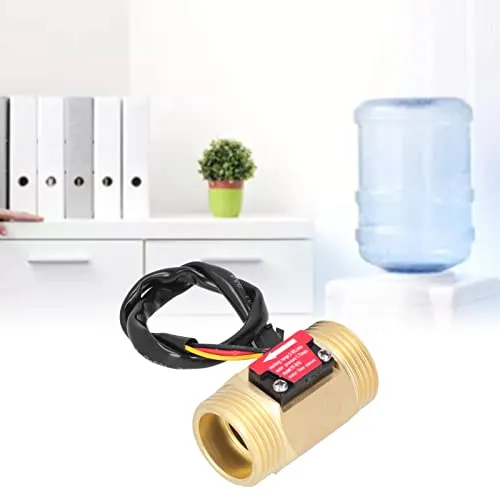

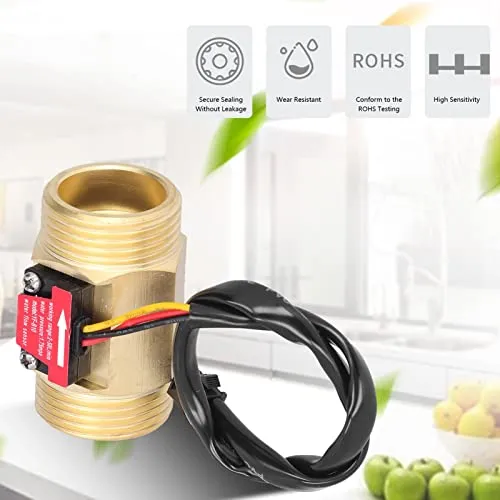

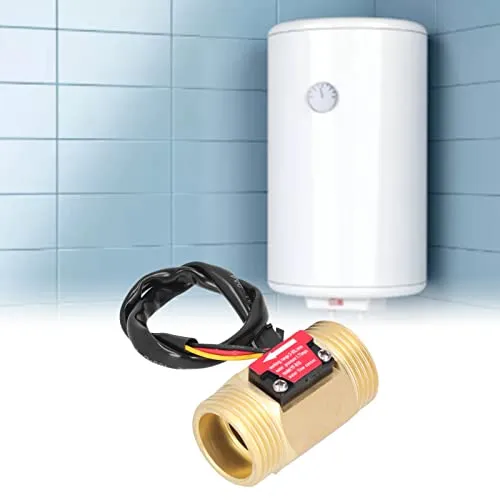

Garosa YF-B10 capteur débit eau Hall 1 pouce 2-50 L/min

Le YF-B10 compte le passage d’eau par un rotor magnétique lu par un capteur Hall. La carte reçoit une suite d’impulsions dont la fréquence suit le débit selon F = 8 x Q - 4. Ce modèle est affiché à 18,43 EUR au lieu de 26,17 EUR.

Suivre un débit pour piloter pompe, arrosage ou filtration

La plage utile va de 2 à 50 L/min avec une tolérance d’environ ±5 %. Le démarrage à faible pression convient aux circuits domestiques. Prévoyez un tronçon droit avant et après pour une mesure régulière, sans coup de bélier.

Raccordement et points à contrôler avant montage

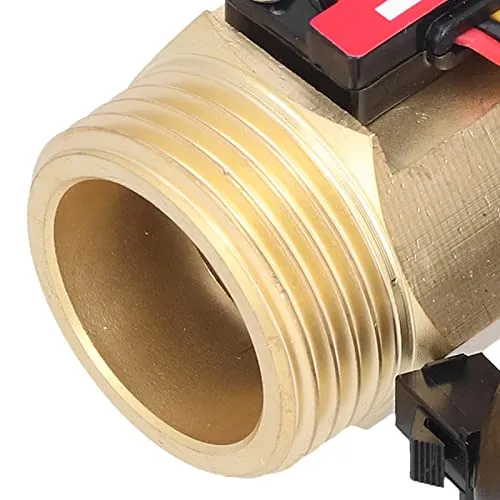

Le corps porte un filetage mâle 1,3 pouce, diamètre intérieur environ 24,38 mm, longueur filetée 13 mm. Vérifiez la compatibilité avec votre plomberie et l’étanchéité au téflon. Côté électrique, comptez trois fils et une alimentation 24 V DC.

Câblage, signaux et tenue en pression

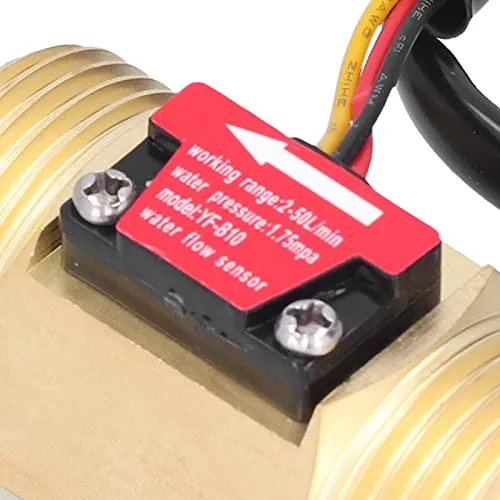

Rouge au positif, noir au négatif, jaune pour la sortie impulsion NPN. Niveau haut supérieur à 4,7 V sous 5 V, rapport cyclique 50 % ±10 %, courant 10 mA maxi. Le boîtier tient au-delà de 1,75 MPa, testé à 1,7 MPa sans fuite.

Pièce livrée pour le projet

1 capteur de débit d’eau YF-B10 seul, sans raccords ni contrôleur.
