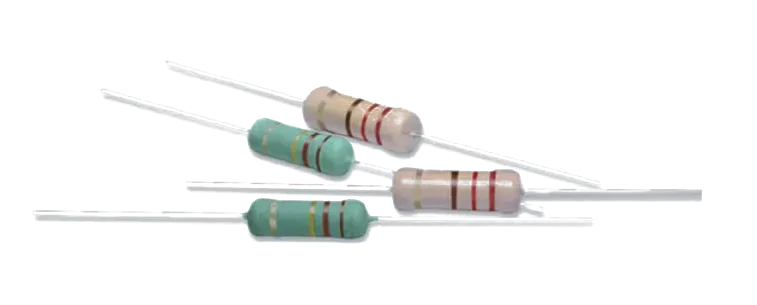

ROYALOHM CR25J 100K résistance 1/4 W, lot de 5000, couche carbone

Pour une conception qui demande 100 kΩ avec une tolérance de 5 %, cette résistance traversante offre une puissance nominale de 1/4 W. Assurez-vous que la valeur, la puissance et l’encombrement correspondent au schéma et au circuit avant montage.

Montage sur carte et insertion

La série CFR0W4 est prévue pour une insertion automatique. Le conditionnement AMMOPACK facilite l’alimentation des équipements d’assemblage ; cette résistance peut aussi être montée sur une carte dont les trous et l’espacement conviennent à son boîtier CFR-25.

Valeur et limites à vérifier

Sa couche carbone fixe la valeur à 100 kΩ, avec une tolérance de 5 % et une puissance de 1/4 W. La tension maximale de fonctionnement est de 250 V ; les valeurs de surcharge et d’essai diélectrique sont respectivement de 500 V. La plage de température indiquée s’étend de −55 à +155 °C.

Conditionnement pour production

Le lot comprend 5 000 pièces et convient aux besoins d’assemblage en série. Une version ignifugée est mentionnée comme disponible sur demande ; elle n’est pas spécifiée pour cette référence.
