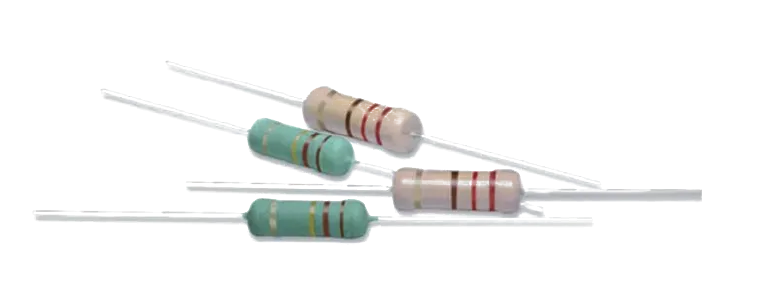

Royalohm CR50J 1.5M résistance carbone 1/2 W 5 %

La Royalohm CR50J 1.5M est une résistance à couche carbone de 1,5 MΩ et 1/2 W, conçue pour le montage avec pattes plutôt que sur une empreinte CMS. Sa tolérance de 5 % permet de vérifier rapidement si elle convient à la précision demandée par votre circuit.

Pour les cartes à composants traversants

Le format CFR-50 se prête à l’insertion sur circuit imprimé. Le conditionnement ammo-pack est destiné à faciliter l’alimentation des équipements d’insertion automatique. Cette série est annoncée comme compatible avec l’insertion automatique. Une version ignifugée est indiquée sur demande, mais n’est pas spécifiée pour cette variante.

Valeur, puissance et limites

La puissance nominale est de 1/2 W. La tension maximale de fonctionnement est de 350 V ; les tensions maximales de surcharge et d’isolement sont chacune de 700 V. La température de fonctionnement indiquée s’étend de −55 à +155 °C. Assurez-vous que ces limites et la tolérance correspondent aux conditions de votre montage.

Quantité et référence

Le conditionnement contient 2 000 résistances en ammo-pack. La référence fabricant est CFR0S2J0155A20.
