Module décodeur DTMF Garosa AD22B04 en 12V avec 4 relais 10A. Pour commander des charges par touches de téléphone en domotique et développement embarqué.
Catégories : Garosa
SKU : COM-GAR-983
Le module AD22B04 reçoit des tonalités DTMF et bascule quatre relais pour piloter lampes, moteurs ou automatismes à distance via une liaison téléphonique. Son tarif remédié passe de 28,90€ à 20,01€.
Par défaut les touches 1 à 4 commandent les relais 1 à 4, avec codes modifiables sur 1 à 4 bits selon le manuel AD22B04_4. Huit comportements disponibles : momentané, autobloquant, interverrouillage et temporisations de 5, 20, 60, 120 ou 250 secondes.
Chaque relais accepte jusqu'à 10A sous 250VAC, 125VAC, 30VDC, 28VDC ou 12VDC. Prévoyez une alimentation 12V stable : la consommation monte de 11-13 mA au repos à environ 140 mA avec 4 relais actifs. Vérifiez la nature inductive de la charge et ajoutez les protections adaptées.
Protection contre l'inversion de polarité en entrée 12V, ce qui pardonne une erreur de branchement et préserve la carte. Travaillez hors tension sur la partie puissance et isolez soigneusement les bornes secteur.

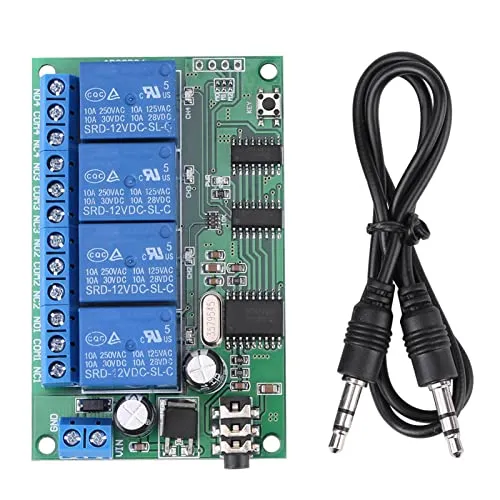

Un module décodeur DTMF 4 canaux AD22B04 livré seul, configuration par la documentation du contrôleur.

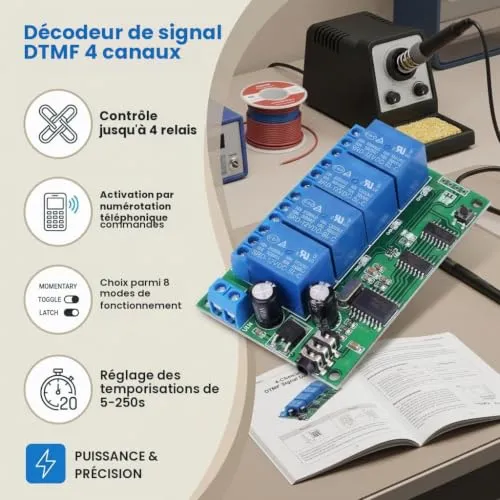

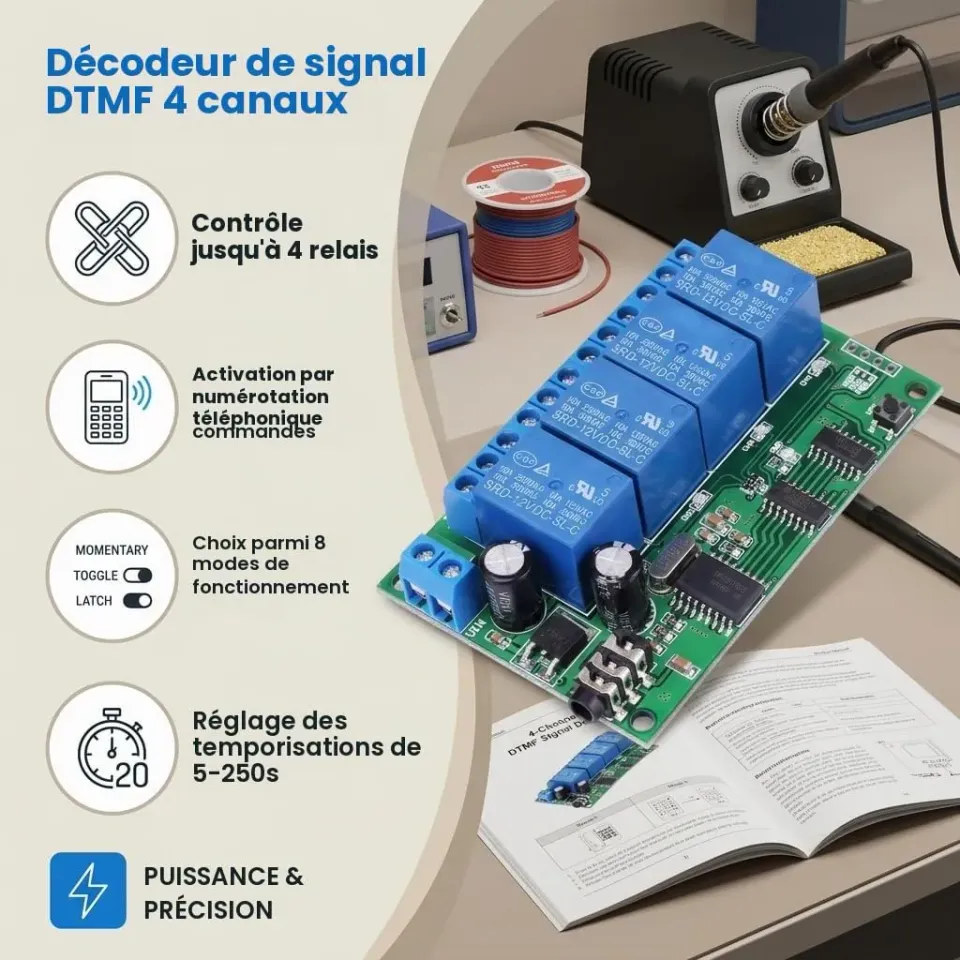

4 relais 10A commutés par touches DTMF 1 à 4
8 modes : momentané, bascule, verrouillage et 5 temporisations
Protection contre l'inversion de polarité en 12V
Faible consommation au repos pour un montage permanent
Type: module décodeur DTMF 4 canaux
Modes: momentané, autobloquant, interverrouillage, 5/20/60/120/250 s
Contenu: 1 x module relais décodeur DTMF
Référence: AD22B04
Alimentation: 12V
Consommation: veille 11-13 mA, jusqu'à 140 mA 4 relais actifs
Charge maximale par relais: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC
Vendeur: Composants électroniques pour makers
Le module traite un signal audio DTMF issu d'un appel. Il faut lui fournir cette source audio selon le montage décrit dans le manuel, ce module seul ne contient pas de modem GSM.
Oui, les ordres par défaut 1/2/3/4 se modifient sur 1 à 4 bits. Suivez le manuel de configuration des commandes AD22B04_4.
