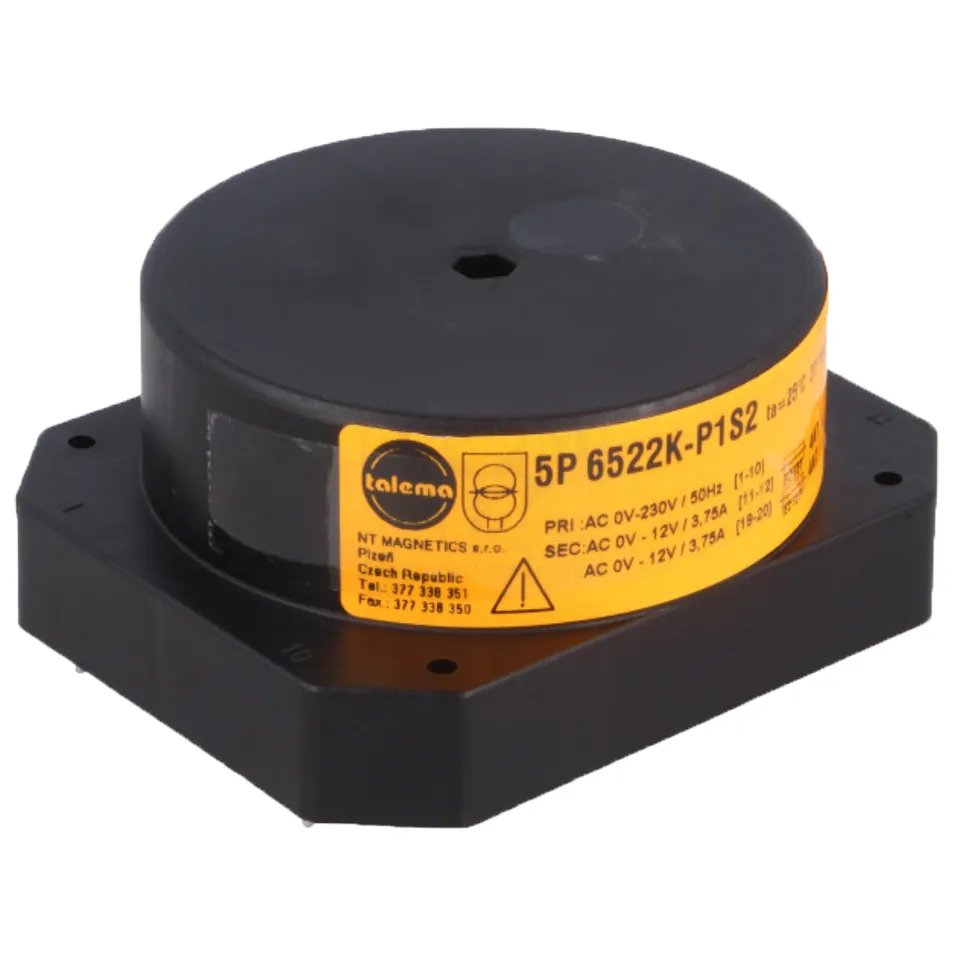

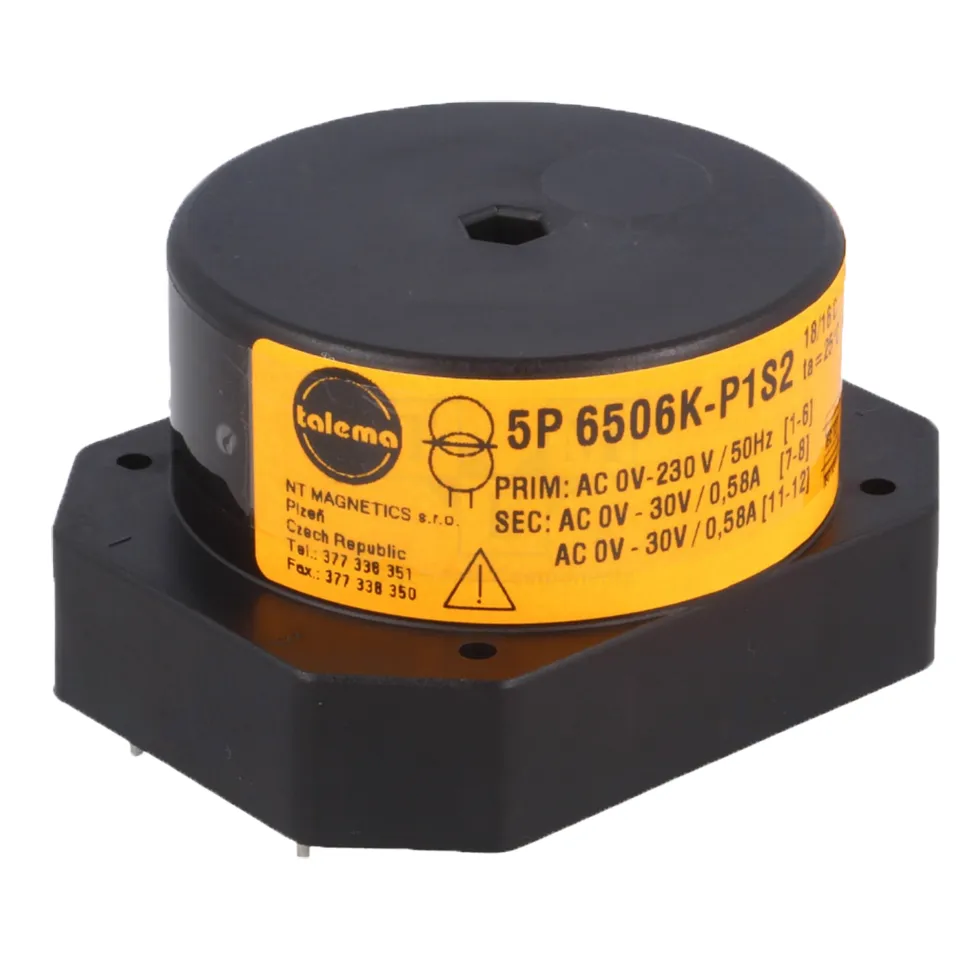

Talema High Power PCB Mount 35VA à 160VA transformateur

Ce transformateur torique se monte directement sur un circuit imprimé grâce à ses broches traversantes. La série couvre plusieurs puissances : choisissez la référence en fonction de la tension secteur disponible, de la tension secondaire et du courant requis.

Une réduction de 17,41 € est appliquée par rapport au prix de comparaison indiqué.

Choisir la bonne tension et la bonne puissance

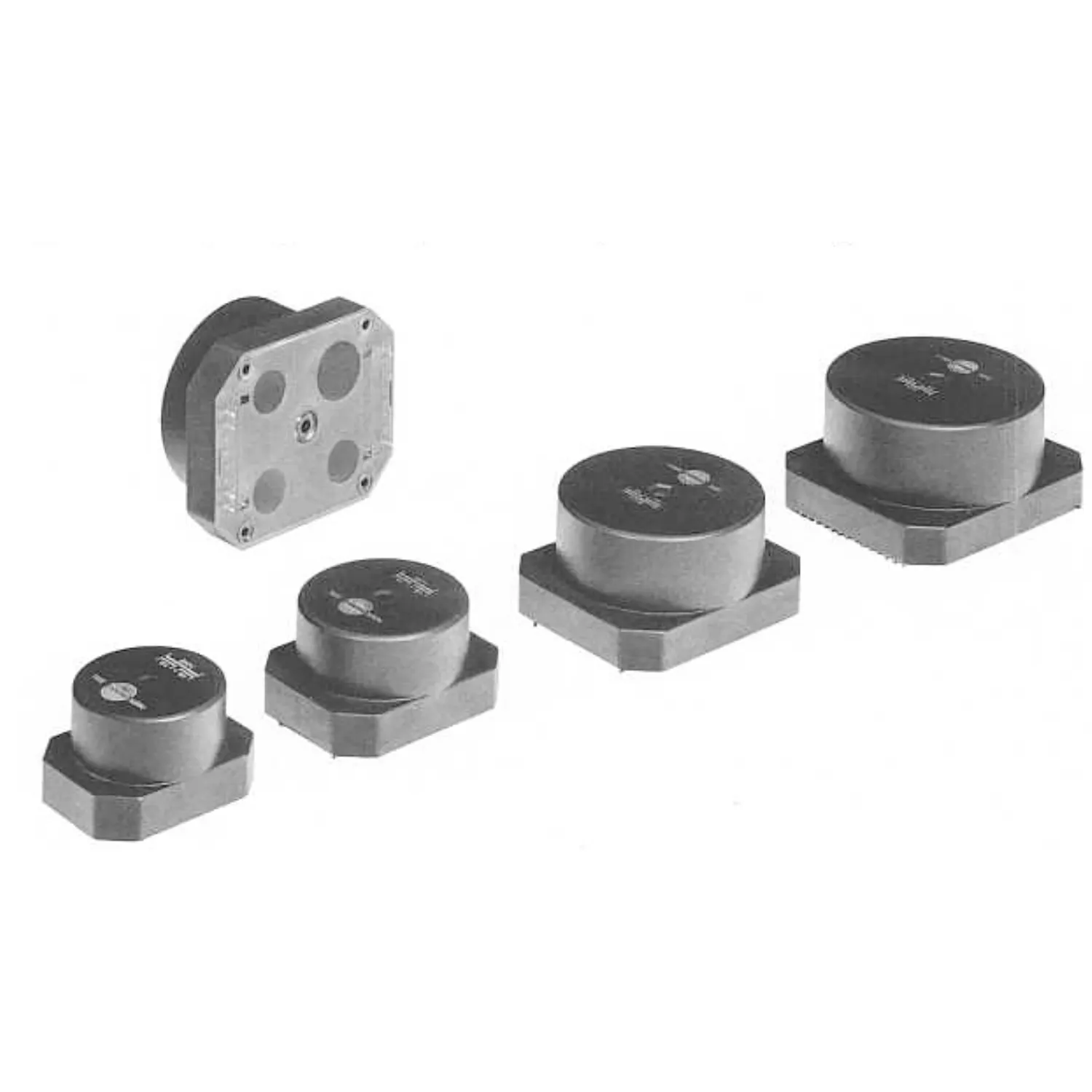

Les puissances proposées dans la série vont de 35 à 160 VA. Les versions 6400K ont un primaire simple de 115 V ; les versions 6500K sont prévues pour un primaire simple de 230 V. Les secondaires sont doubles. Pour les références documentées, les tensions secondaires disponibles comprennent 7, 9, 12, 15, 18, 24 et 30 V par enroulement. Le tableau fourni ne détaille cependant que certaines références jusqu’à 90 VA : consultez la fiche technique pour vérifier la variante exacte, son courant et ses dimensions.

Intégration sur circuit imprimé

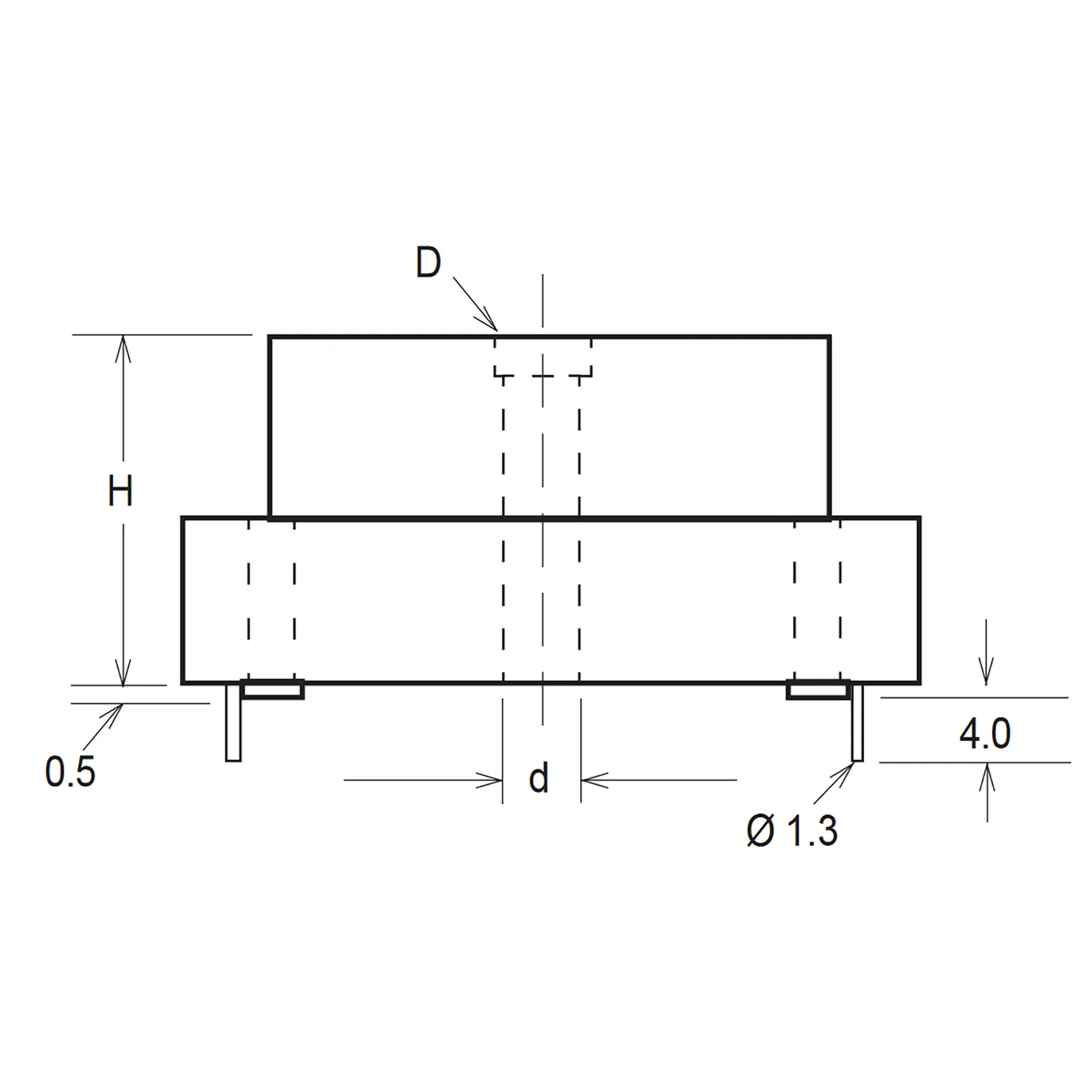

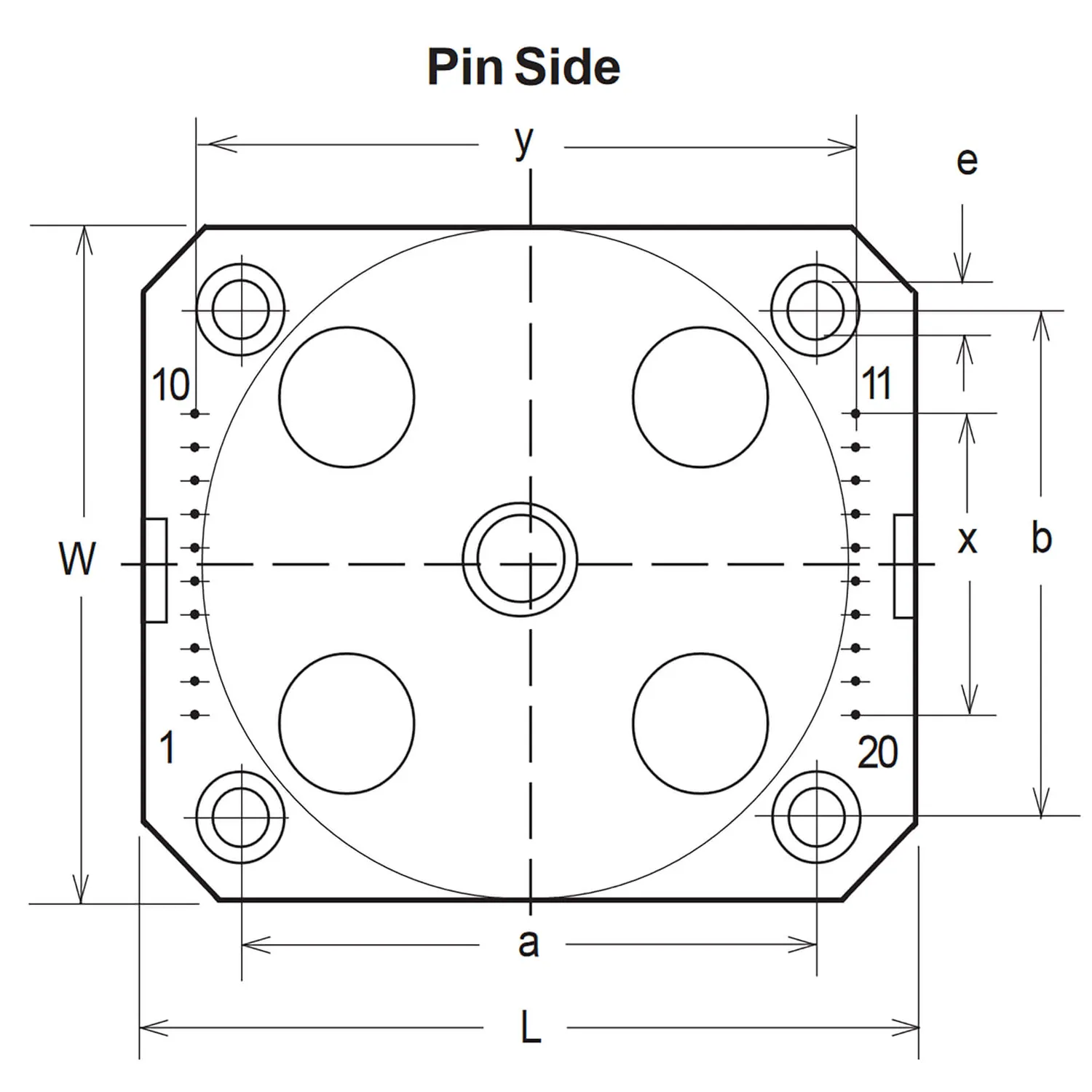

Les broches sont prévues pour le montage traversant. Avant la conception du PCB, contrôlez leur implantation et l’encombrement correspondant à la puissance choisie dans la fiche technique. Ne déduisez pas le brochage d’une autre référence de la série.

Ce que signifie le double secondaire

Les deux enroulements secondaires permettent de suivre le schéma d’alimentation prévu par l’application. Leur raccordement dépend de la tension et du courant recherchés ; vérifiez les indications de câblage propres à la référence.

Contenu du colis

Le produit est un transformateur de la série. La référence et les caractéristiques sélectionnées doivent être confirmées à partir du tableau et de la fiche technique.
