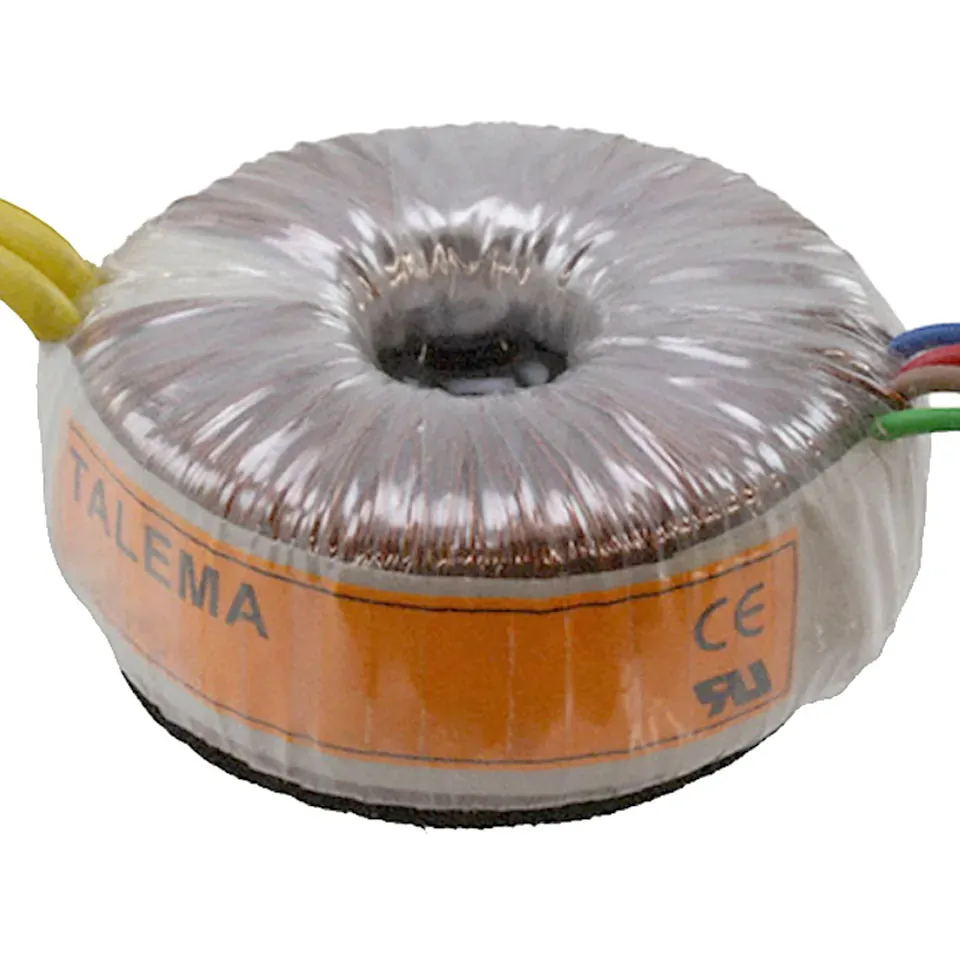

Talema Mini-Open transformateur torique miniature à doubles secondaires

Le Talema Mini-Open convient aux alimentations où l’espace et le poids comptent : sa construction torique miniature est donnée comme plus petite et plus légère que les transformateurs traditionnels à tôles empilées. Choisissez la référence en fonction de la puissance, de la tension secondaire et de l’option primaire dont votre appareil a besoin.

Configurer les deux secondaires

Les deux enroulements secondaires peuvent être utilisés indépendamment, raccordés en série ou mis en parallèle. Les tensions disponibles sont 7, 9, 12, 15, 18 et 22 V ; les puissances vont de 1,6 à 50 VA. Vérifiez sur la fiche de la référence le schéma de raccordement et les caractéristiques correspondant au modèle exact.

Choisir l’enroulement primaire

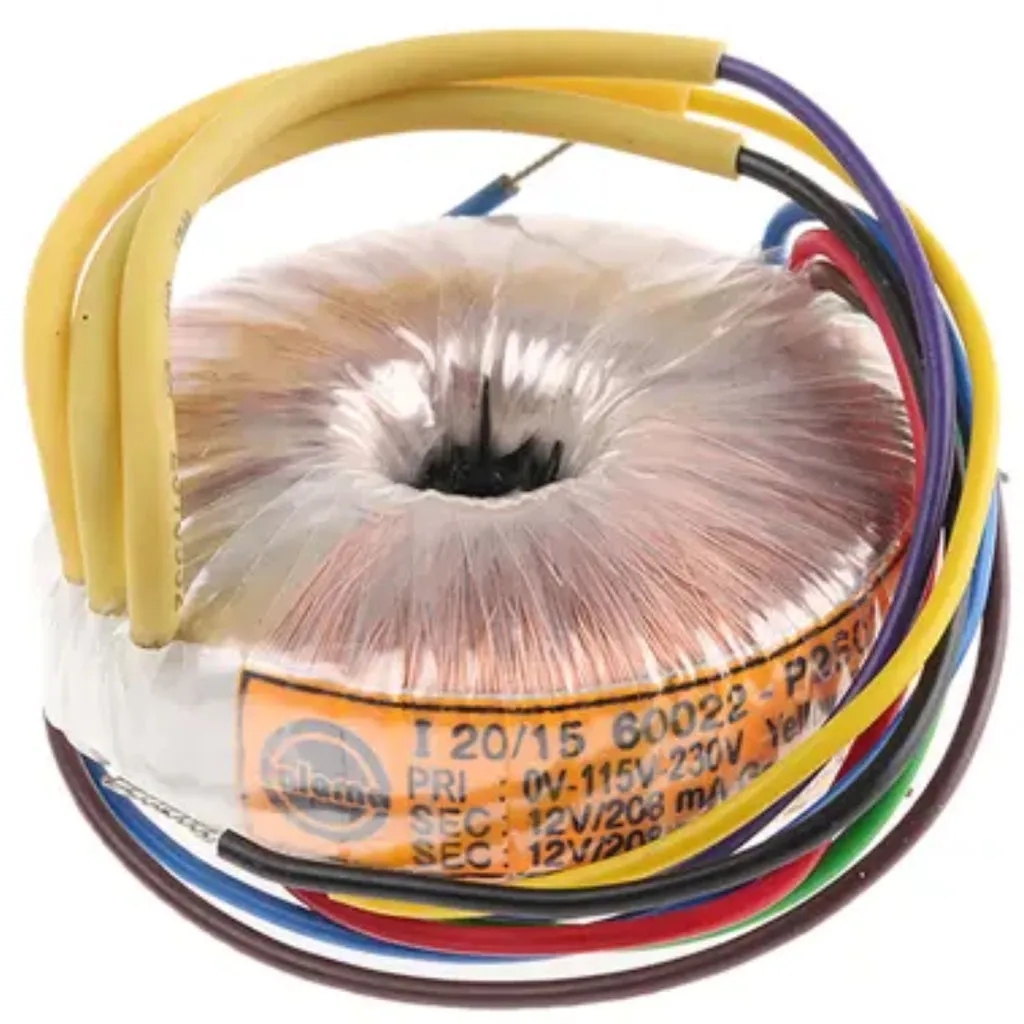

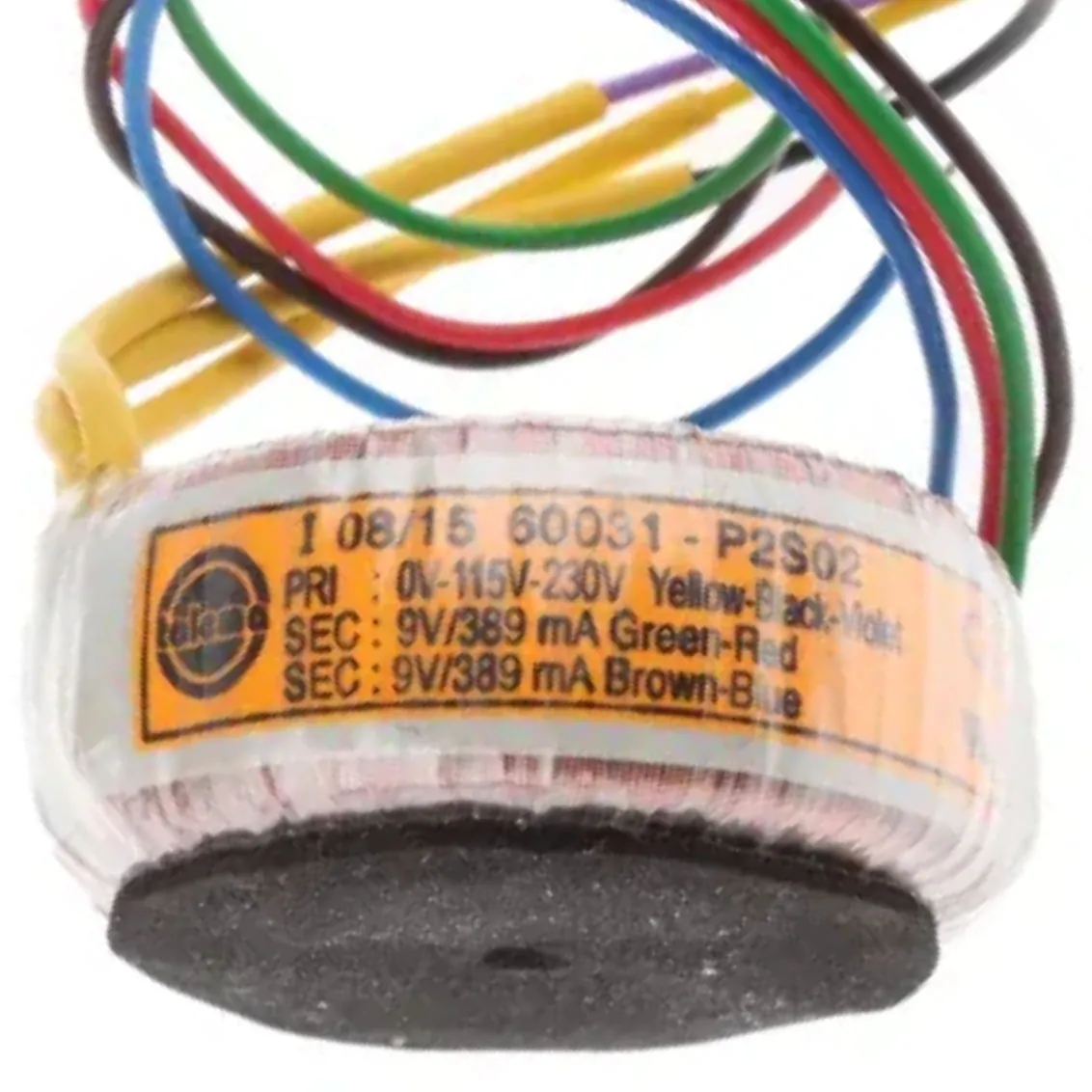

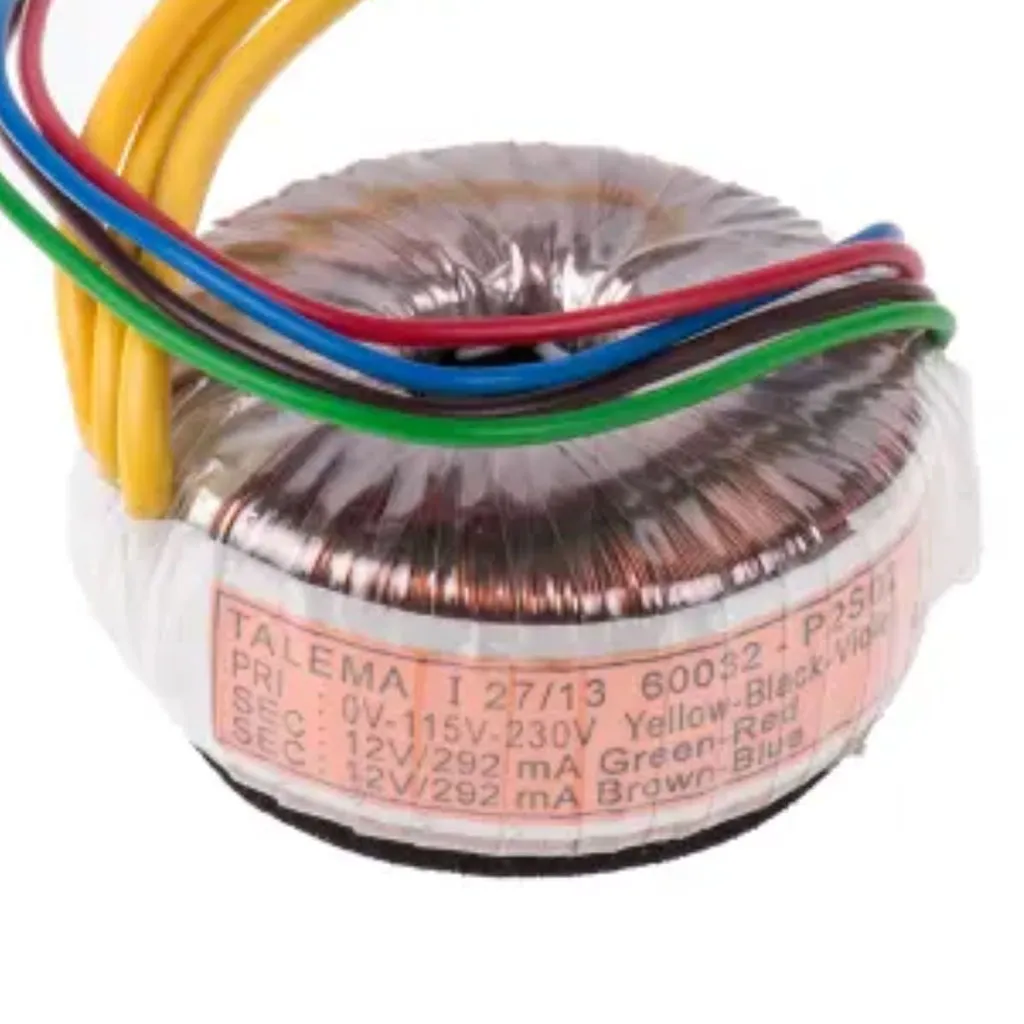

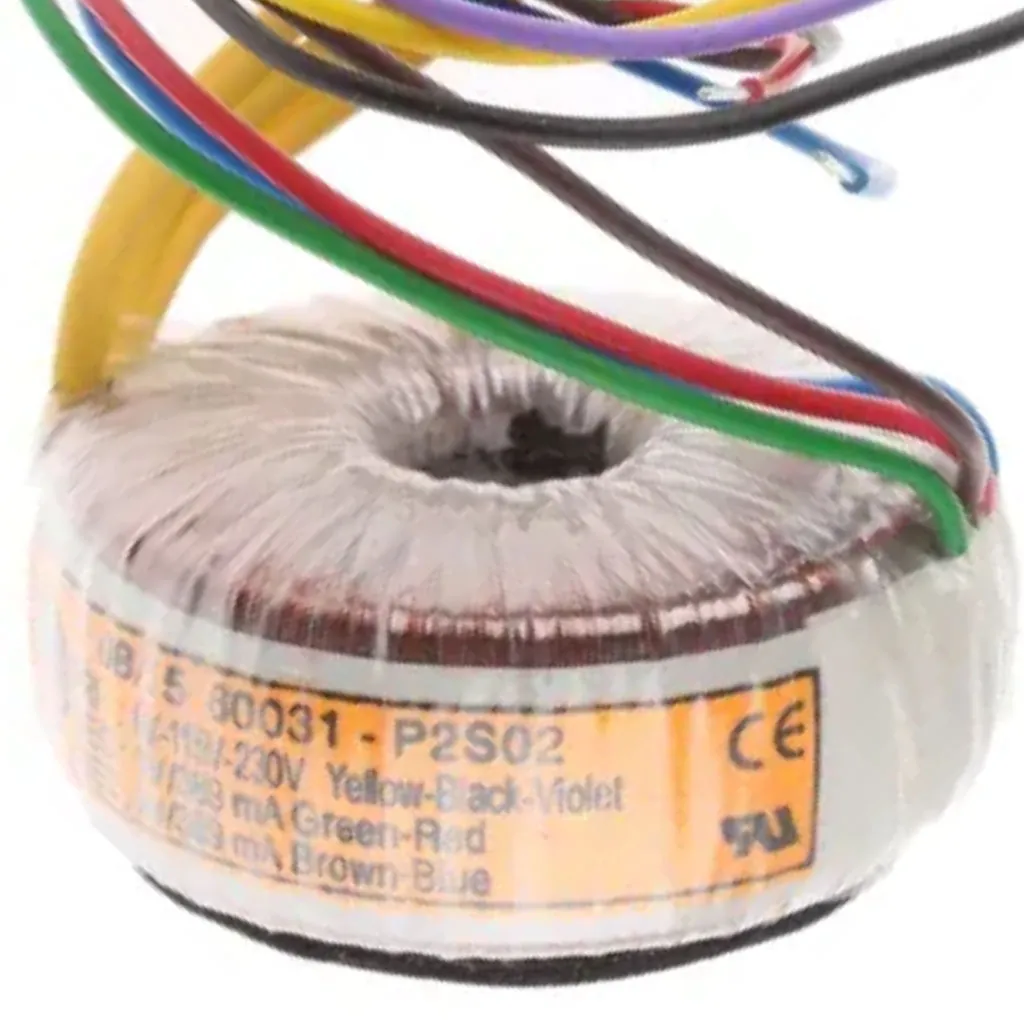

Les séries 60000 proposent un primaire 0-115-230 V pour une alimentation 115 ou 230 V. Les 61000 sont prévues pour 230 V avec un primaire 0-230 V. Les 62000 comportent deux enroulements de 115 V, raccordables en série ou en parallèle pour une alimentation 230 ou 115 V. Ne déduisez pas le raccordement du seul nom Mini-Open : identifiez d’abord la série.

Fixation et précaution de montage

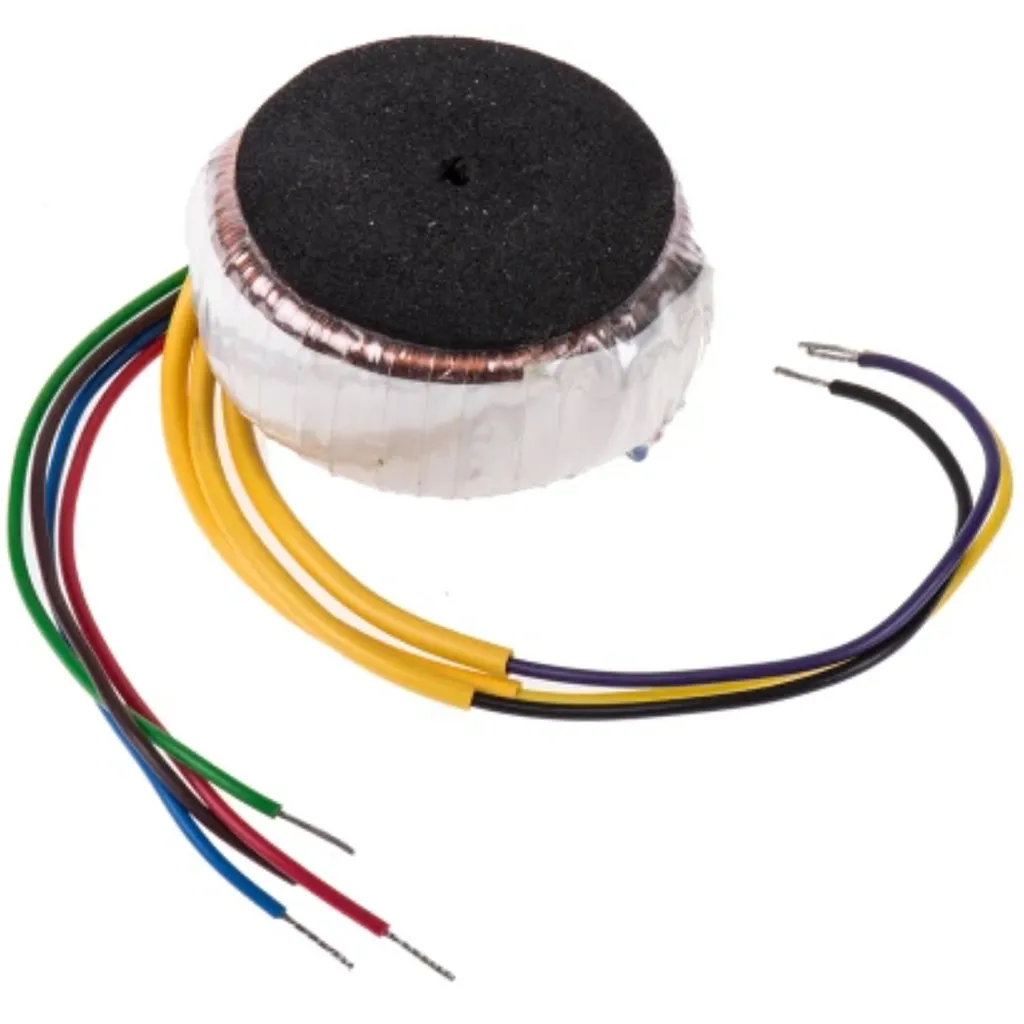

Chaque transformateur comporte un centre en résine avec un trou pour une fixation par boulon. Le boulon ne doit jamais établir un contact métallique entre ses deux extrémités et le châssis : cela créerait une spire en court-circuit et endommagerait le transformateur. Prévoyez une fixation qui évite ce contact.

Isolation et essais

Les fils du primaire sont à double isolation. Chaque appareil est soumis à des essais électriques et d’isolement diélectrique. La série est approuvée par DEKRA selon EN 61558, certifiée CB selon IEC 61558 et reconnue UL 5085, dossier E215495.
