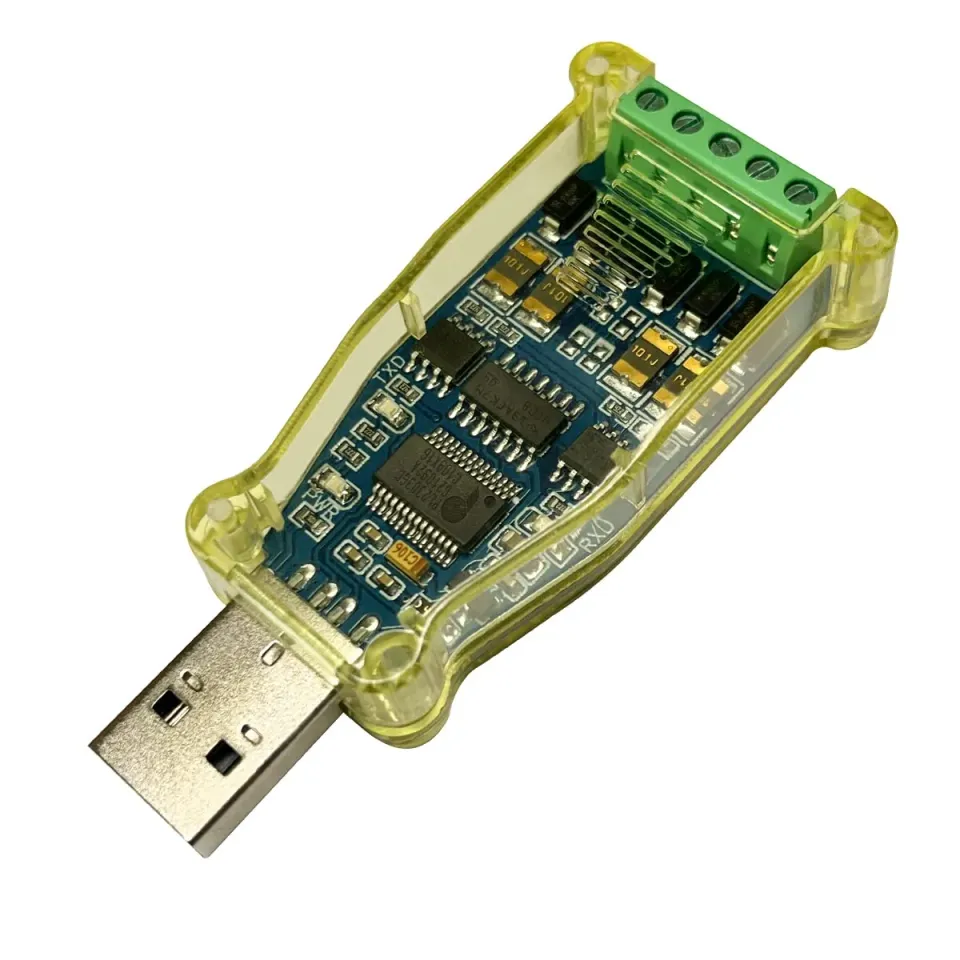

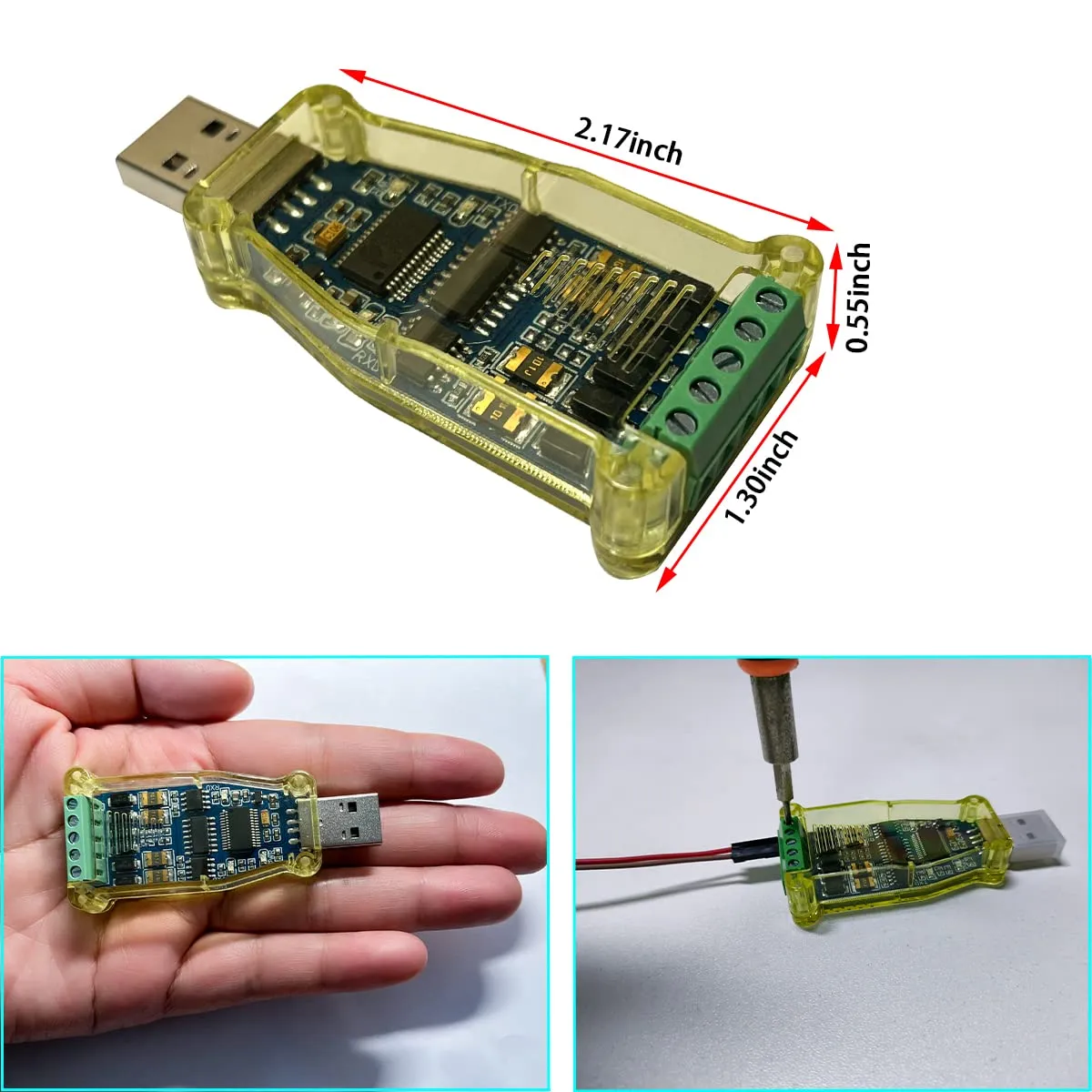

DSD TECH RS485 Series SH-U16A adaptateur USB RS485/RS422 PL2303GC

Le SH-U16A offre une interface USB Type A vers RS485/RS422 pour communiquer avec des équipements industriels ou des systèmes de contrôle. Son bornier à cinq broches permet de raccorder les lignes selon le protocole utilisé. Il est affiché à 12,98 €, au lieu de 15,99 €.

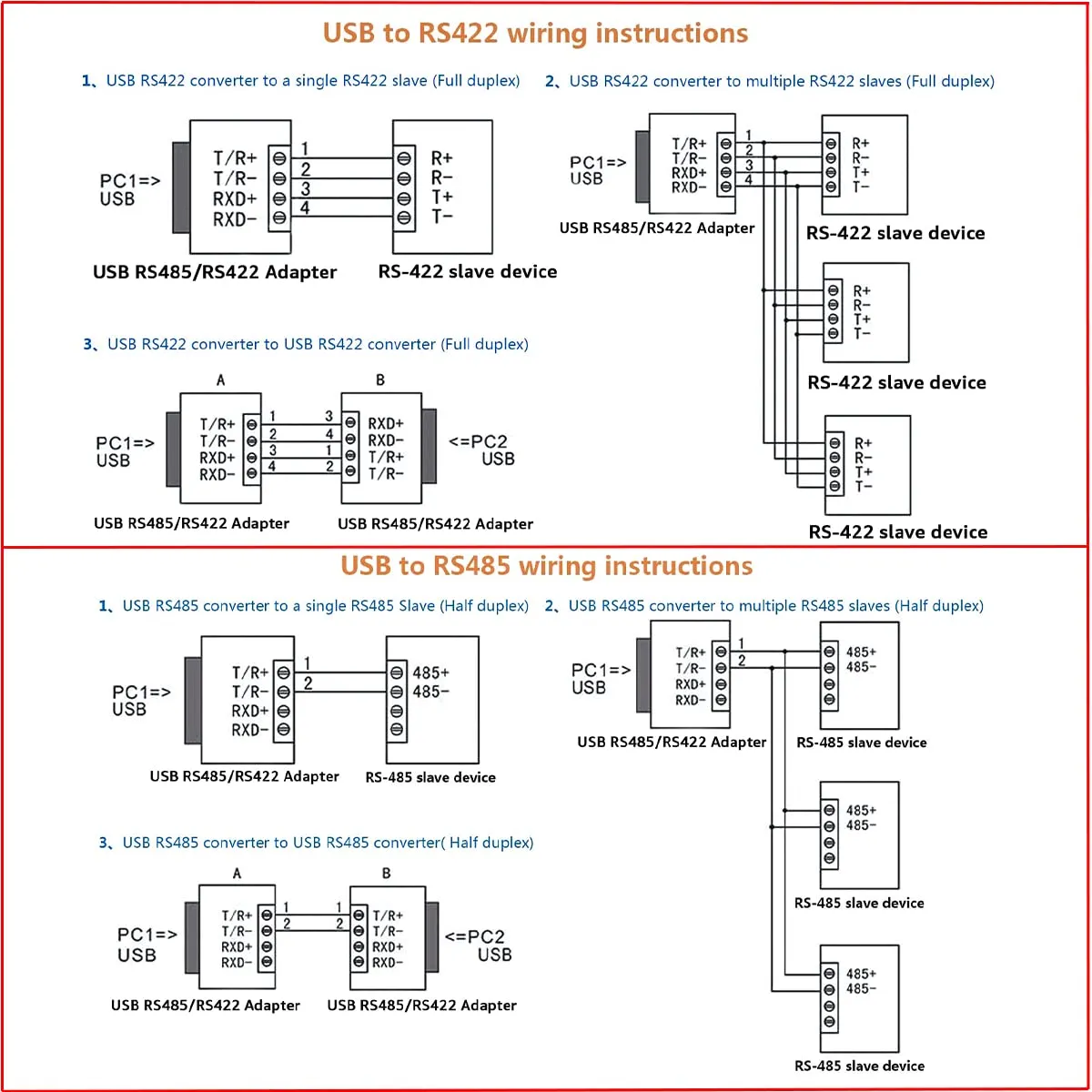

Choisir le raccordement RS485 ou RS422

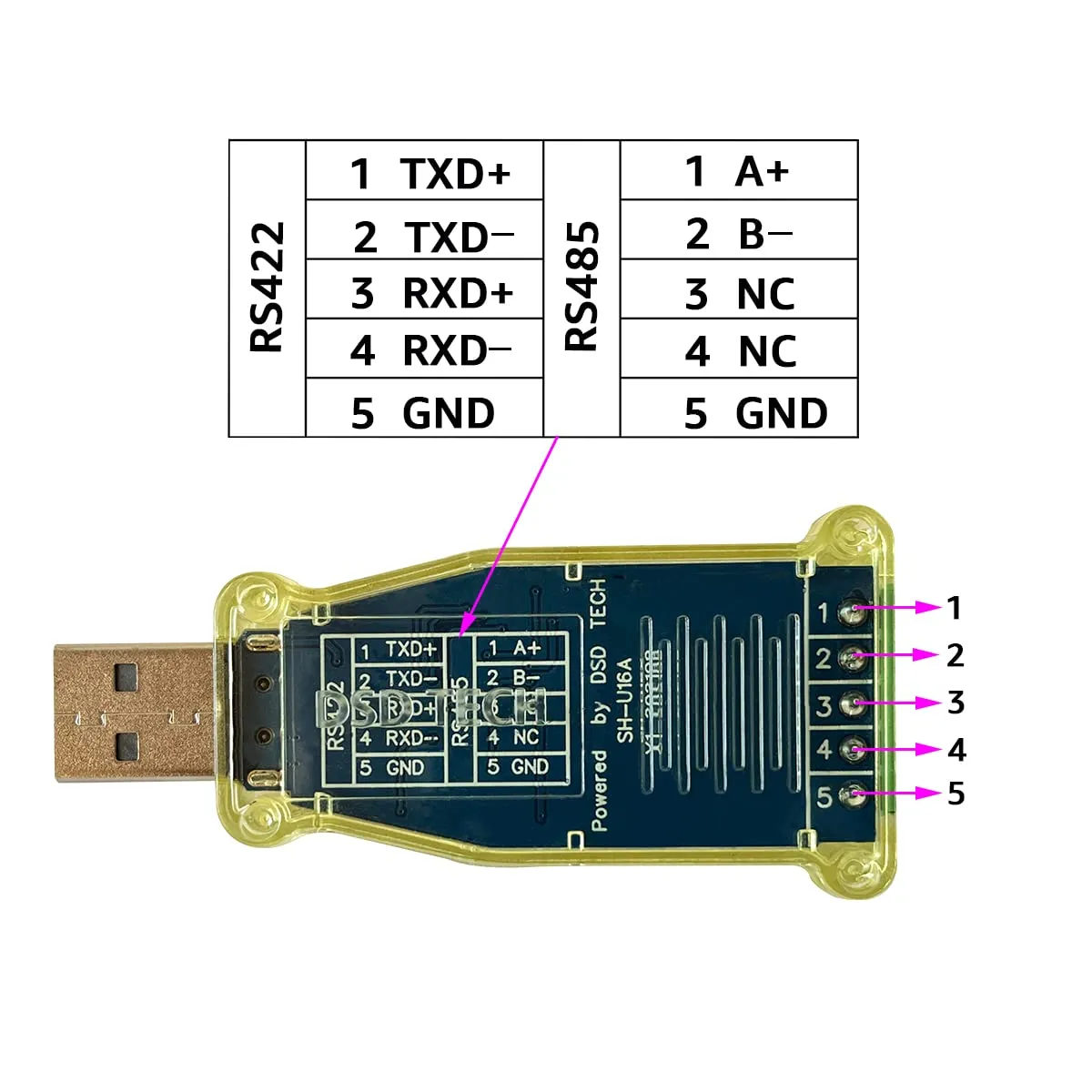

En RS485, les bornes sont TXD+(A+) et TXD−(B−). En RS422, elles correspondent à RxD+, RxD−, TxD+, TxD− et GND. Vérifiez le brochage de l’équipement cible et le type de réseau avant de câbler ; l’adaptateur ne remplace pas cette vérification.

Usages de communication et d’automatisation

Il peut servir à lire ou écrire les données d’un automate, à communiquer avec des afficheurs LED ou à relier des instruments et systèmes de contrôle d’accès. Le débit pris en charge va de 300 bit/s à 2 Mbit/s, selon l’équipement et la configuration du réseau.

Puce et protections intégrées

La conversion USB-série repose sur la puce PL2303GC de Prolific, associée à une puce RS485. Une protection ESD de 15 kV et une protection contre les surtensions par TVS sont intégrées. La connexion est USB 2.0 et reste compatible USB 1.1.

Systèmes compatibles et contenu

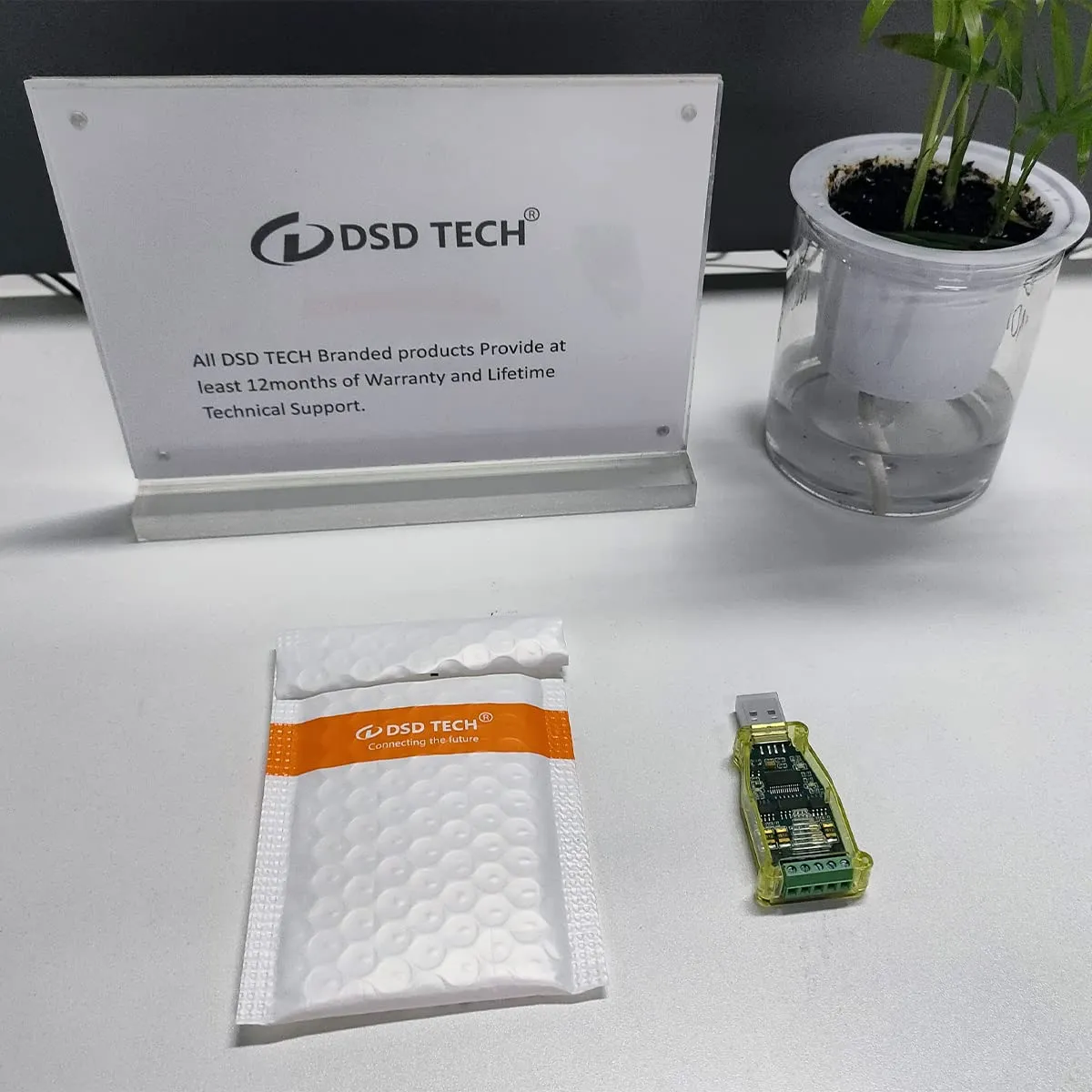

La compatibilité annoncée couvre Windows 10, 8 et 7, Linux et Mac OS. Le paquet comprend l’adaptateur SH-U16A et un manuel. DSD TECH indique une garantie de 12 mois et une assistance technique à vie.
