DSD TECH RS485 Series SH-U20A adaptateur USB RS232 TTL RS485 3-en-1

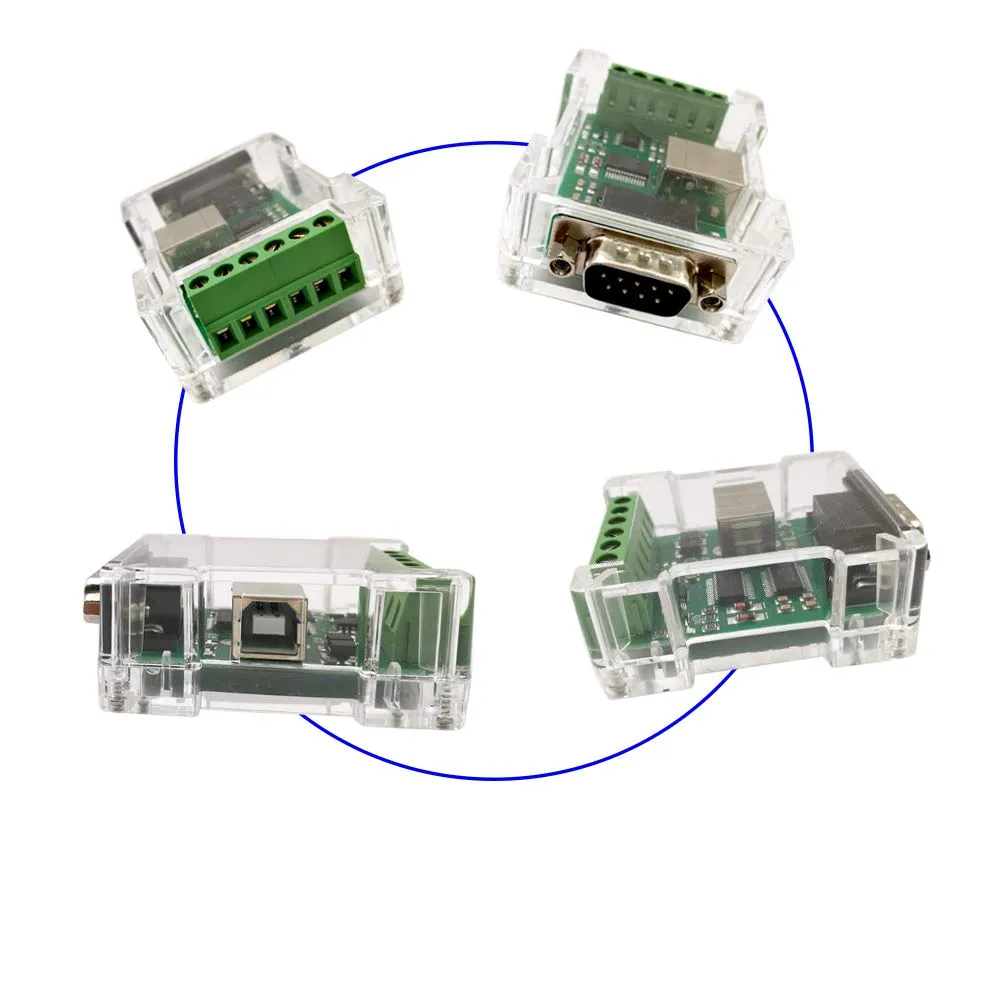

Le DSD TECH SH-U20A réunit trois interfaces série dans un même adaptateur : RS232 sur DB9 mâle, RS485 sur bornes A+ et B−, et UART TTL 5 V sur RX, TX et GND. Il peut servir au développement embarqué ou au diagnostic d’équipements, à condition que le niveau électrique et le protocole de l’appareil correspondent à l’interface choisie. Le prix affiché est inférieur de 5,35 € au prix de comparaison.

Choisir la bonne interface série

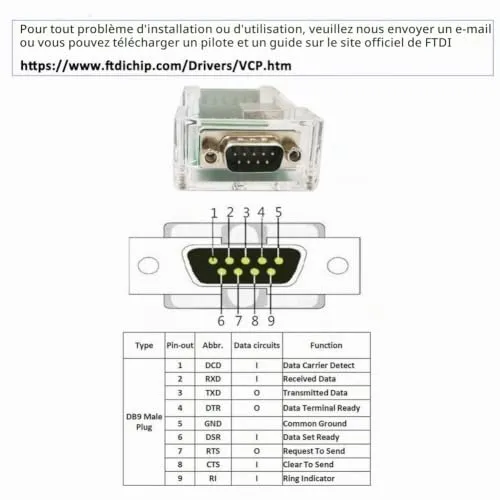

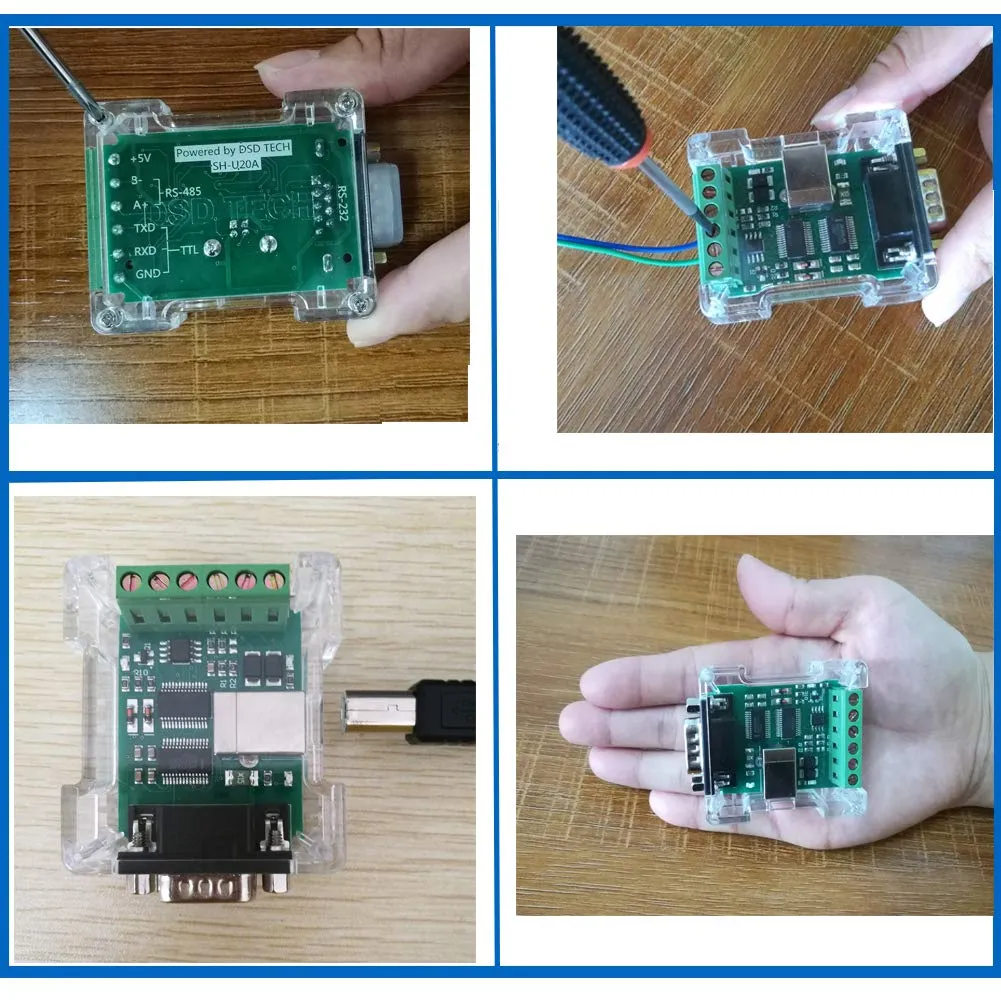

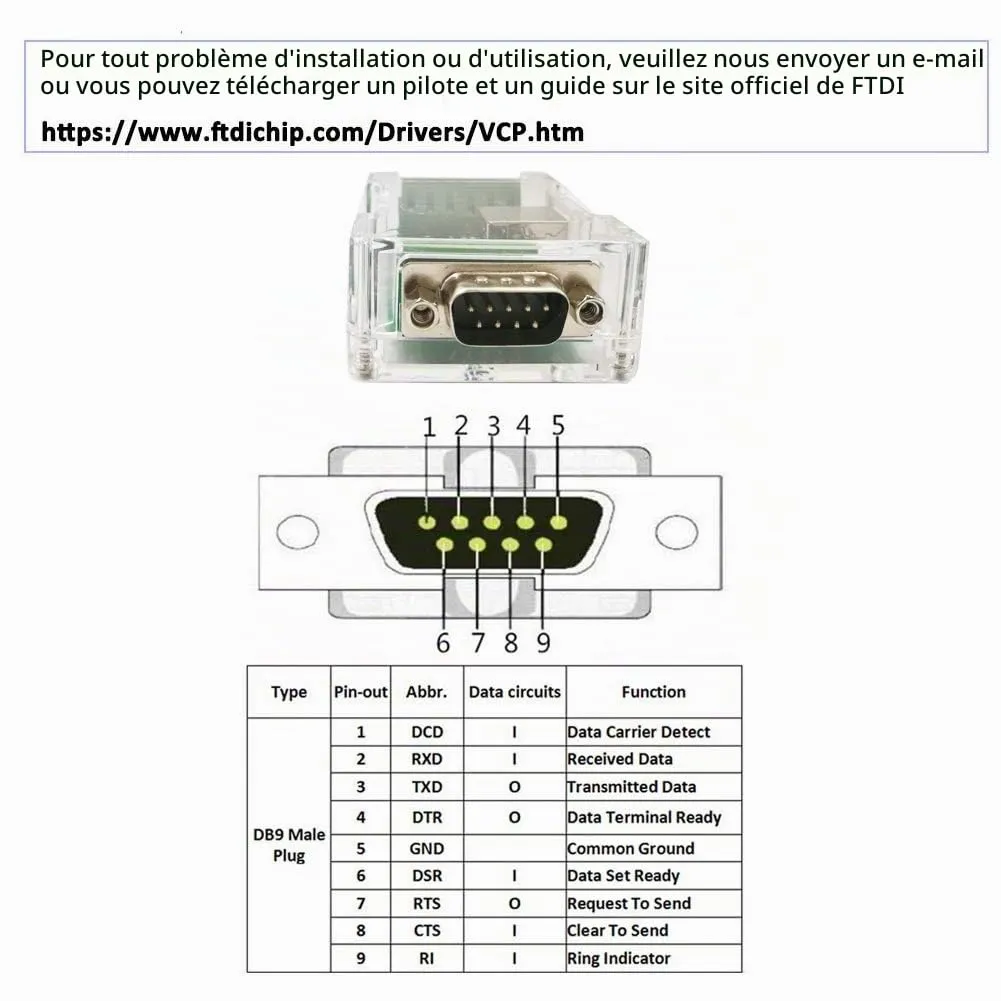

Utilisez le DB9 mâle pour une liaison RS232, les connexions A+ et B− pour RS485, ou les broches RX, TX et GND pour une liaison UART TTL 5 V. Les interfaces ne sont pas interchangeables : vérifiez le brochage, les niveaux logiques et le câblage de l’équipement avant branchement. Le débit en bauds annoncé s’étend de 300 bit/s à 3 Mbit/s.

Suivre les échanges avec les voyants

La puce FTDI FT232RL assure la conversion USB-série. Les indicateurs TX, RX et alimentation aident à repérer l’activité de transmission, de réception et la présence d’alimentation pendant les essais.

Connexion à l’ordinateur

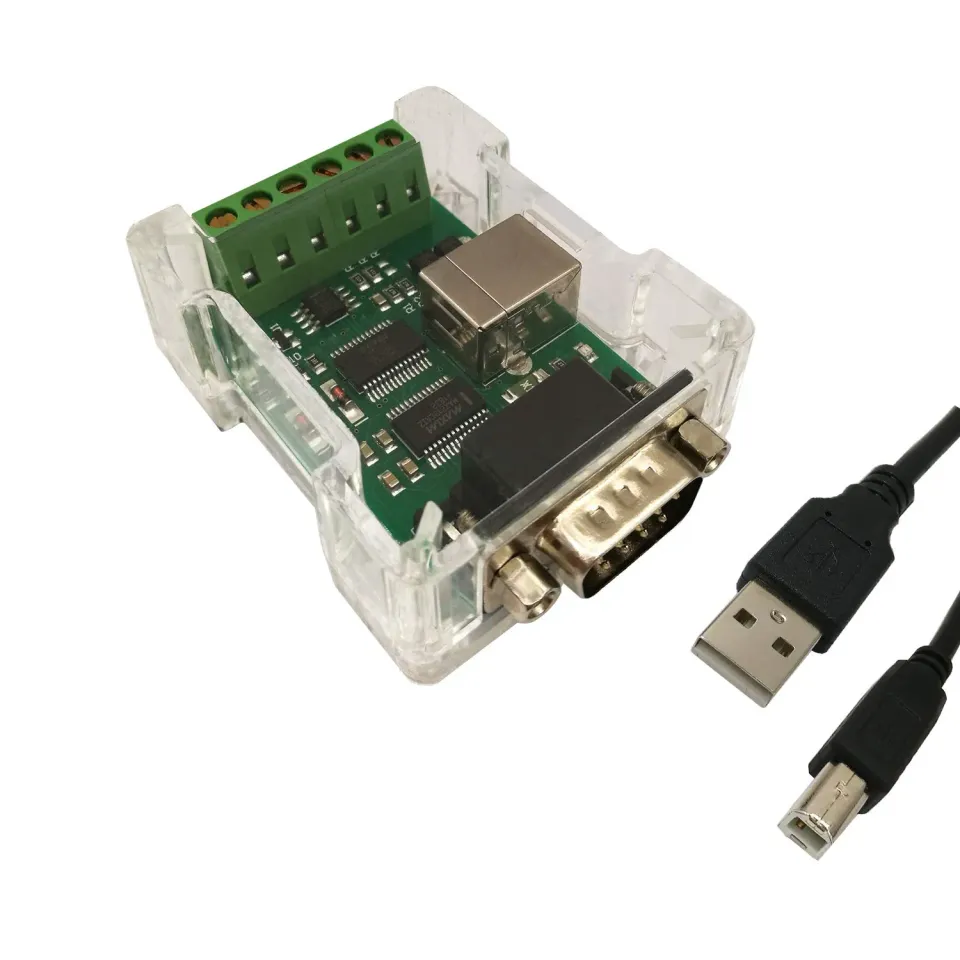

L’adaptateur se relie en USB Type B avec le câble fourni, long de 1 m. Le fonctionnement nécessite l’installation du pilote ; après cette installation initiale, l’appareil est annoncé comme prêt à l’emploi. Les systèmes indiqués comprennent Windows XP, 7, 8 et 10, Linux Ubuntu et Mac OS. Vérifiez la disponibilité du pilote pour votre version précise du système.

Éléments fournis

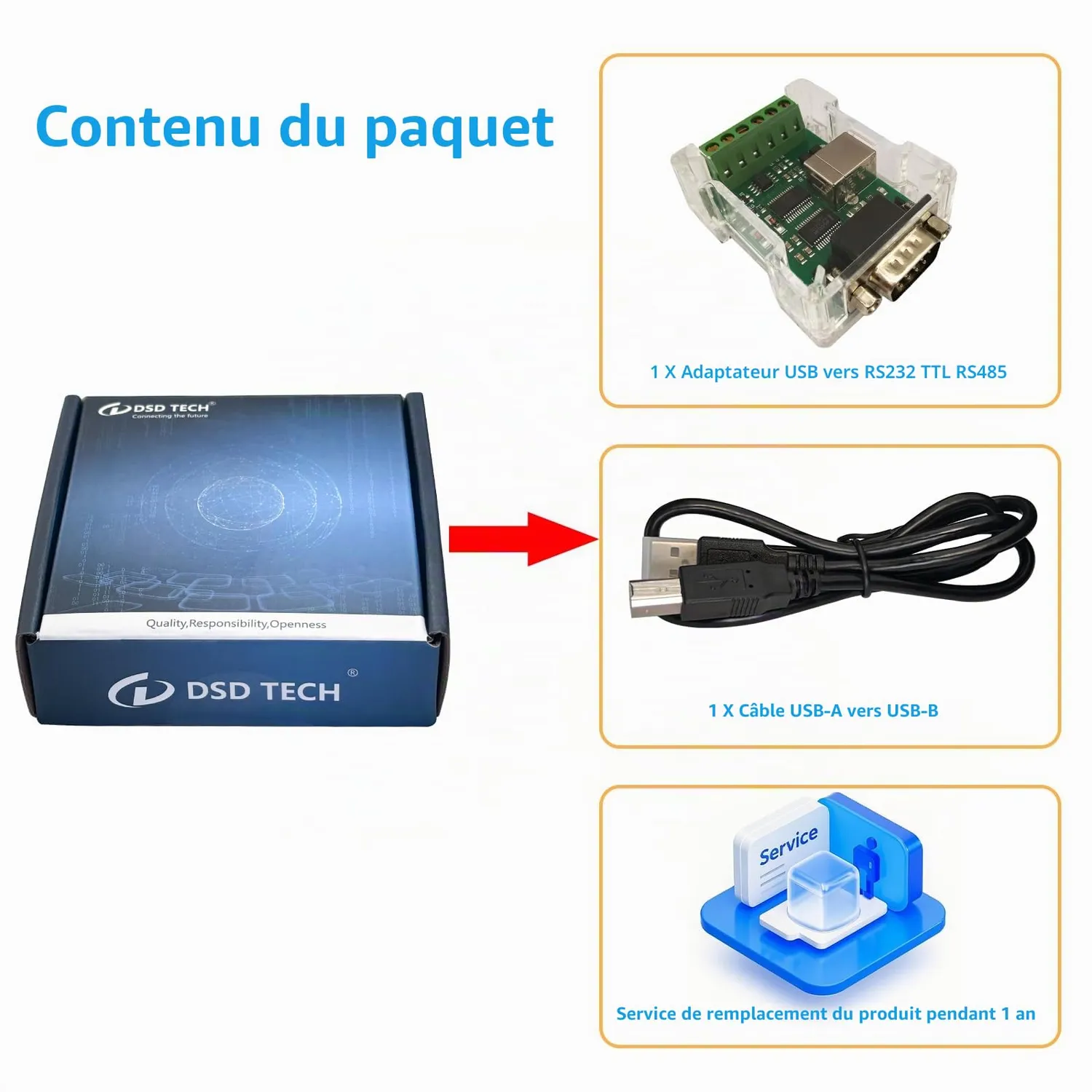

Le colis contient l’adaptateur SH-U20A, un câble USB Type B de 1 m, un manuel et un CD de pilote. Une garantie de 12 mois est annoncée.
