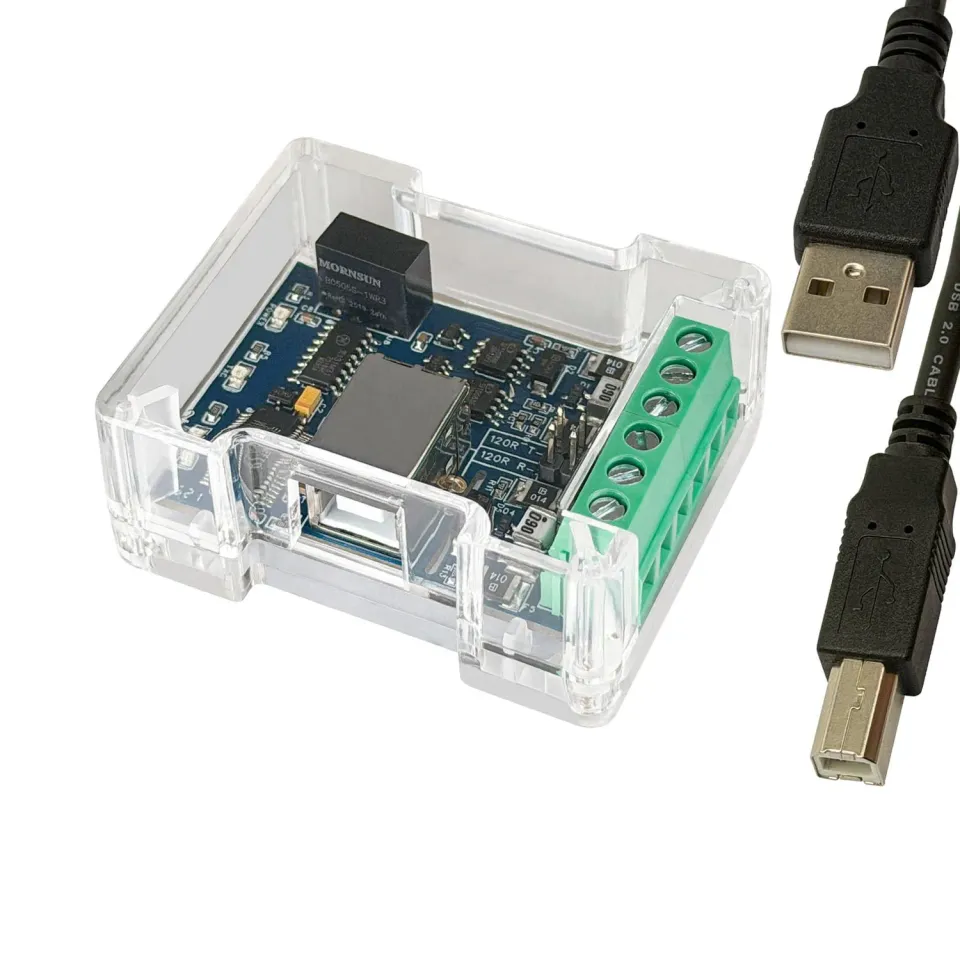

PLC Tech DSD TECH SH-U11F convertisseur USB RS485/RS422 isolé

Pour relier un ordinateur à un équipement industriel en RS485 ou RS422, le SH-U11F réunit les deux interfaces dans un adaptateur isolé. La puce FTDI FT232RL prend en charge des débits jusqu’à 3 Mbit/s. Il est proposé à 15,14 € au lieu de 20,49 €.

Pour les liaisons série industrielles

Utilisez-le pour communiquer avec des appareils d’automatisation ou de contrôle équipés d’une interface RS485 ou RS422. Le choix du mode dépend du câblage et du protocole de l’équipement raccordé.

Vérifier le câblage RS485 ou RS422

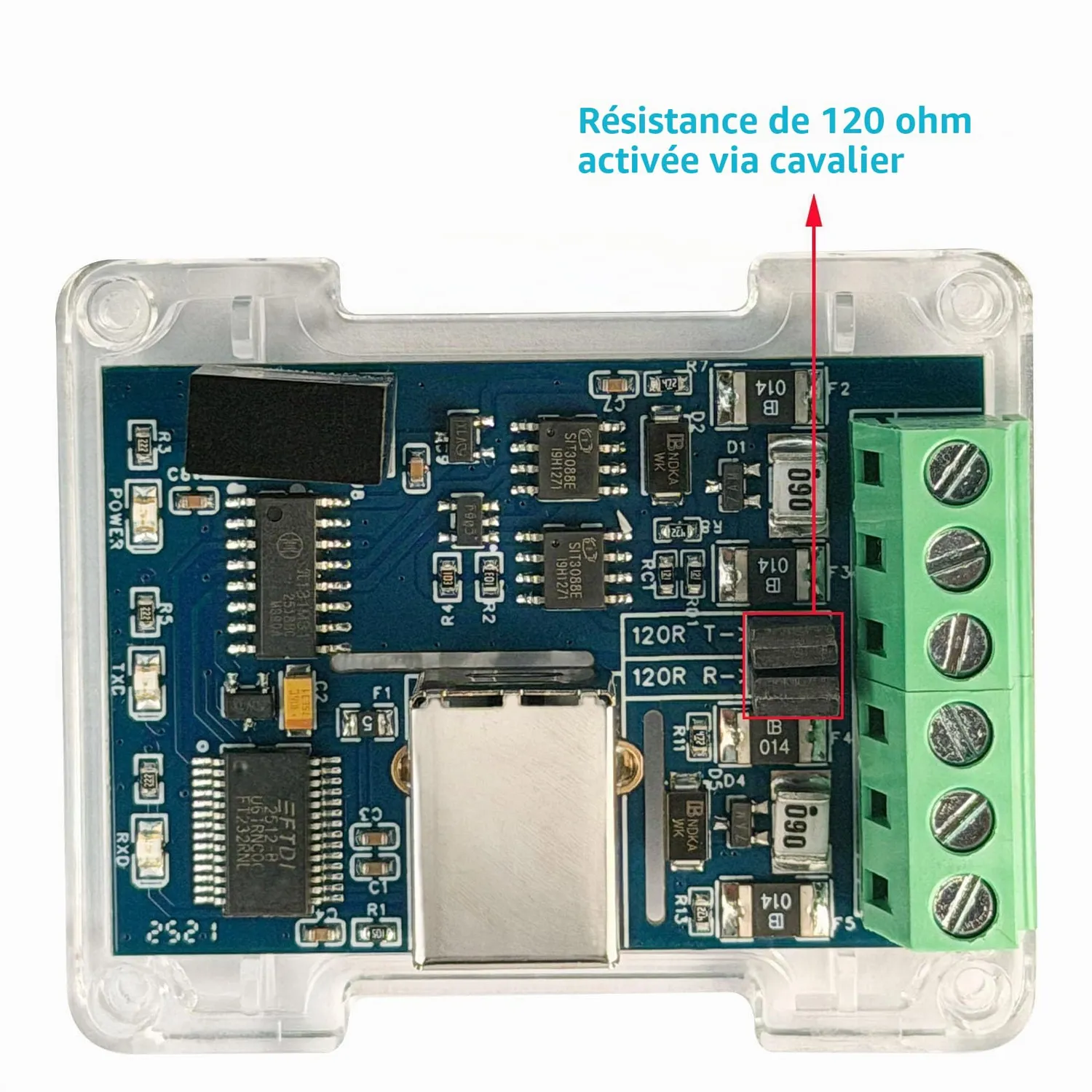

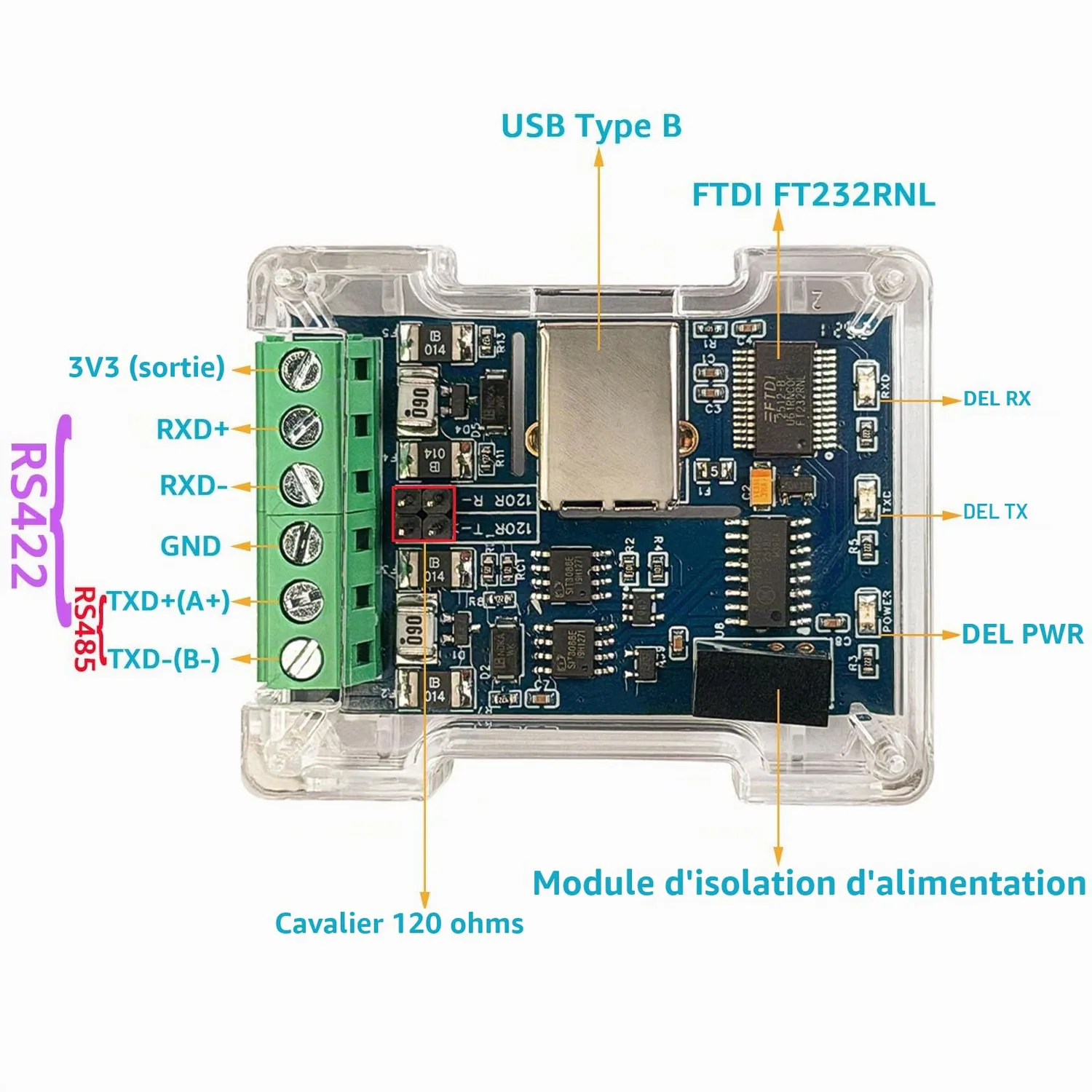

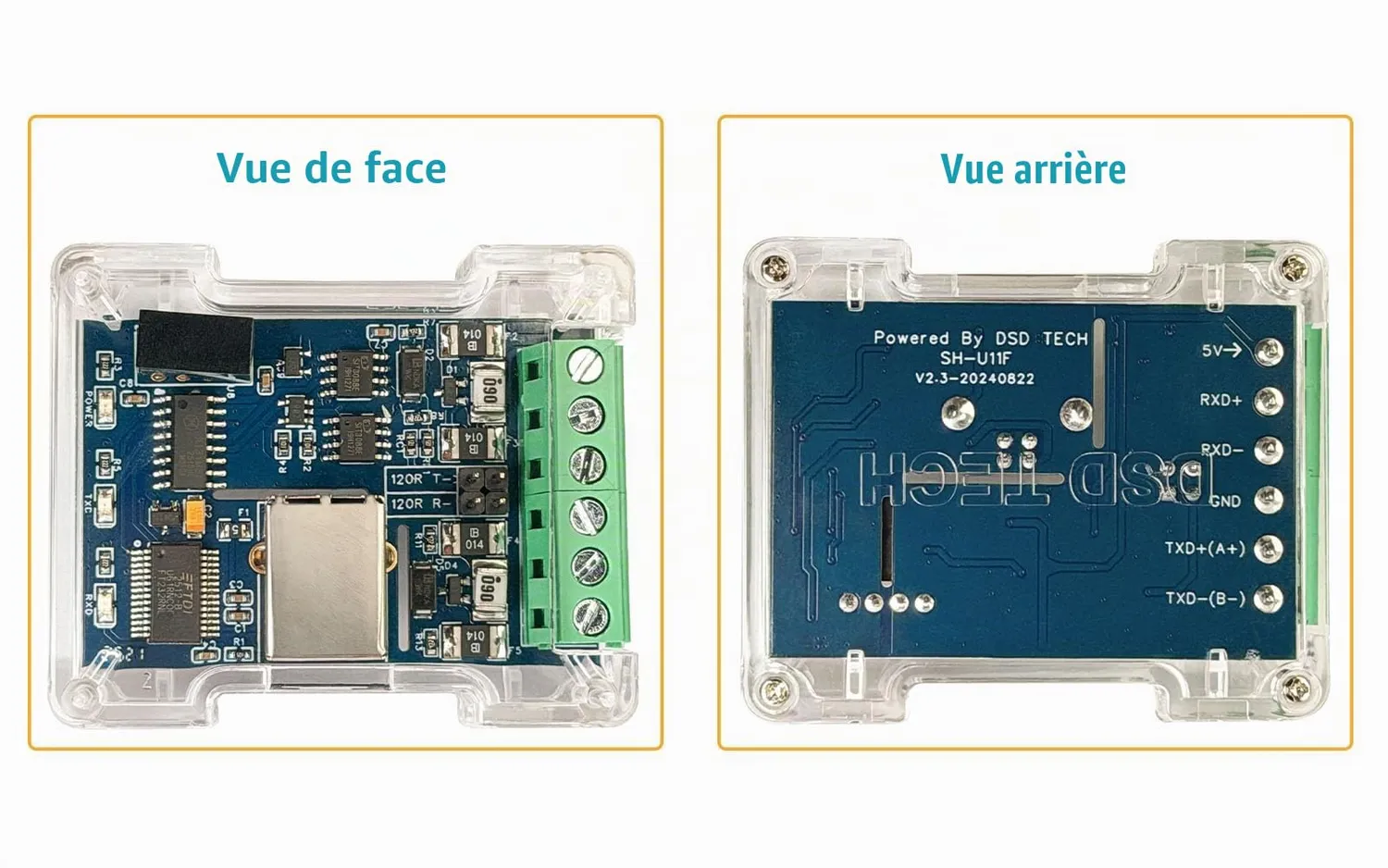

Le bornier prend en charge RS422 avec RxD+, RxD−, TxD+, TxD− et GND, ou RS485 avec A+, B− et GND. Vérifiez le brochage de votre appareil avant de raccorder les fils : les désignations et la polarité doivent correspondre.

Isolation entre l’USB et la ligne

L’alimentation isolée et l’isolation du signal sont conçues pour limiter la transmission d’un défaut électrique vers l’ordinateur, notamment en cas de court-circuit accidentel sur la liaison. Cette protection ne remplace pas les précautions de câblage de l’installation.

Systèmes pris en charge

Le convertisseur fonctionne avec Windows 10, Windows 7 en 32 ou 64 bits, XP, 2003, Linux et macOS. La fiche ne précise pas les accessoires fournis.
