DSD TECH RS485 Series SH-RJ45K câble USB-RS485 RJ45 1,8 m

Le connecteur RJ45 évite le serrage de fils nus, mais ne garantit pas un brochage identique entre équipements RS485. Sur le SH-RJ45K, les broches 1 et 2 correspondent à B− et A+ ; vérifiez cette disposition avant de le brancher.

Connexion aux équipements RS485

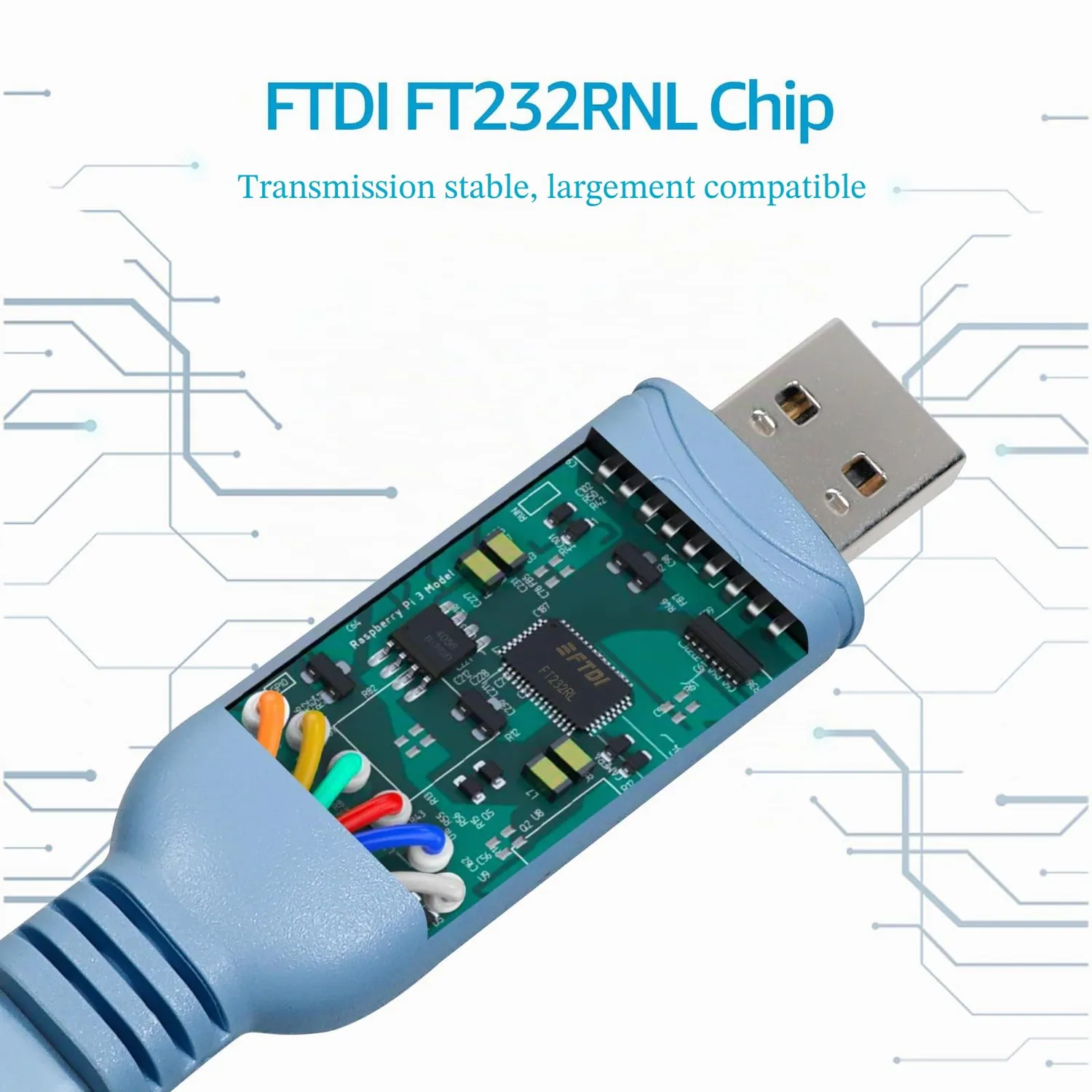

Ce câble sert à connecter un ordinateur à une unité de contrôle industrielle ou à un autre appareil utilisant RS485. La puce FTDI assure l’interface USB-série, avec un débit maximal annoncé de 2 Mbit/s. L’interface réseau utilisée ici est RS485, pas Ethernet, même si le connecteur est de type RJ45.

Brochage RJ45 à comparer

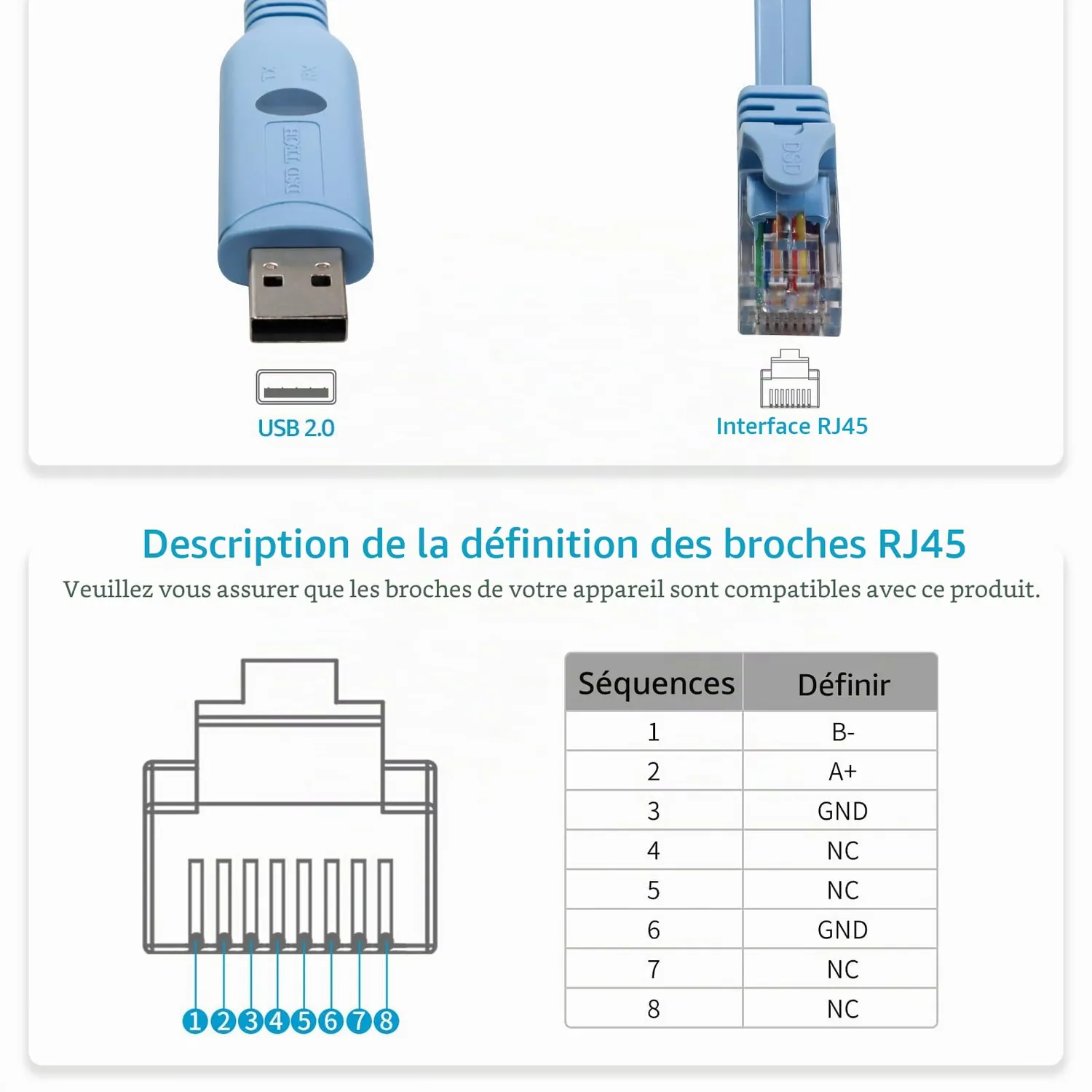

Le brochage complet est : broche 1 B−, 2 A+, 3 GND, 4 NC, 5 NC, 6 GND, 7 NC et 8 NC. Comparez-le au manuel de l’équipement ; certains fabricants inversent les désignations A et B ou attribuent différemment les broches. Le câble mesure 1,8 m.

Ordinateurs compatibles

Les systèmes annoncés comprennent Windows 7, 8, 10 et 11, Linux et macOS. La fiche ne précise pas les versions de noyau ou de système ; la disponibilité d’un pilote FTDI peut dépendre de l’environnement utilisé.

Dans le paquet

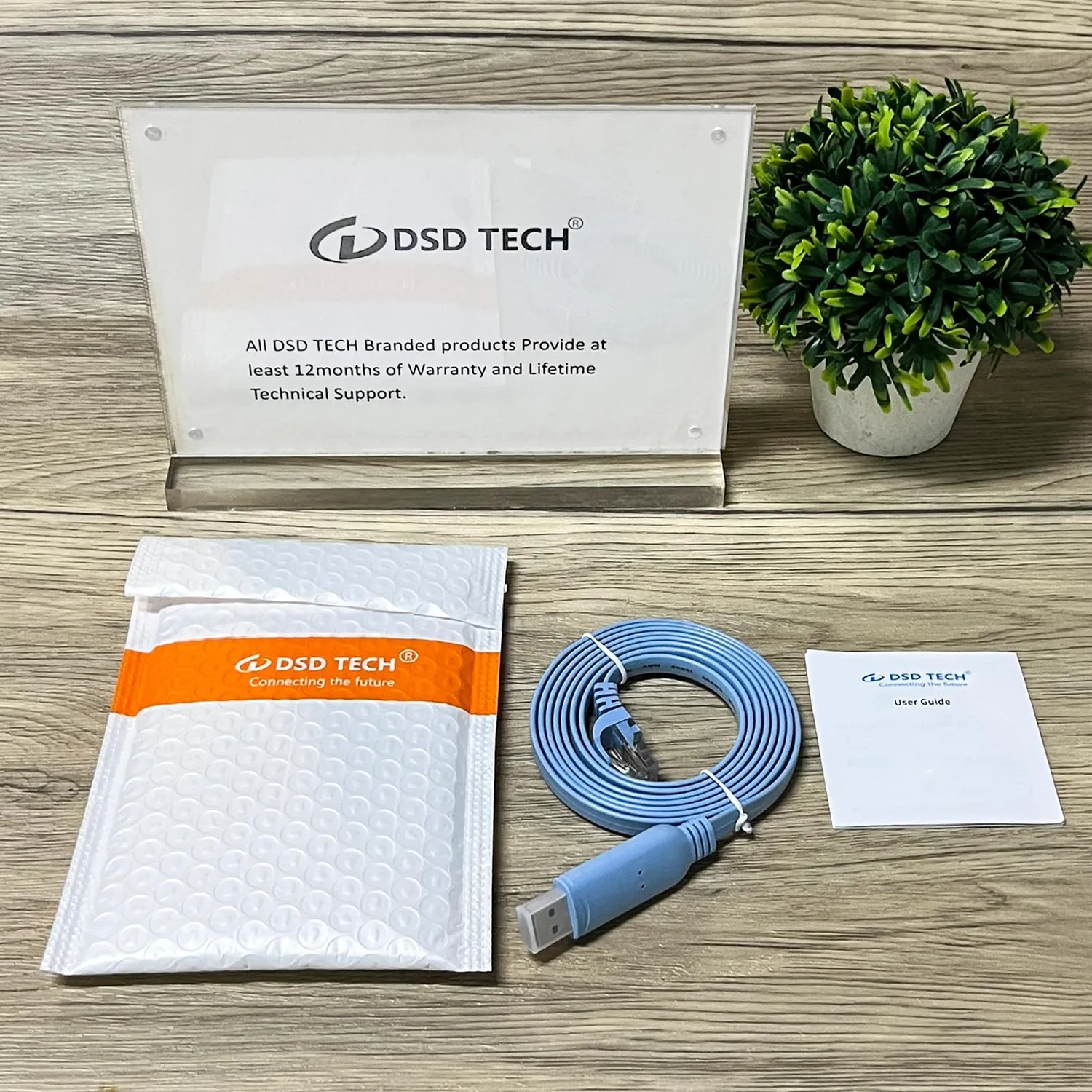

Le contenu annoncé comprend un câble USB vers RJ45 RS485 et un manuel d’utilisation. La disponibilité d’une version française du manuel n’est pas garantie.
