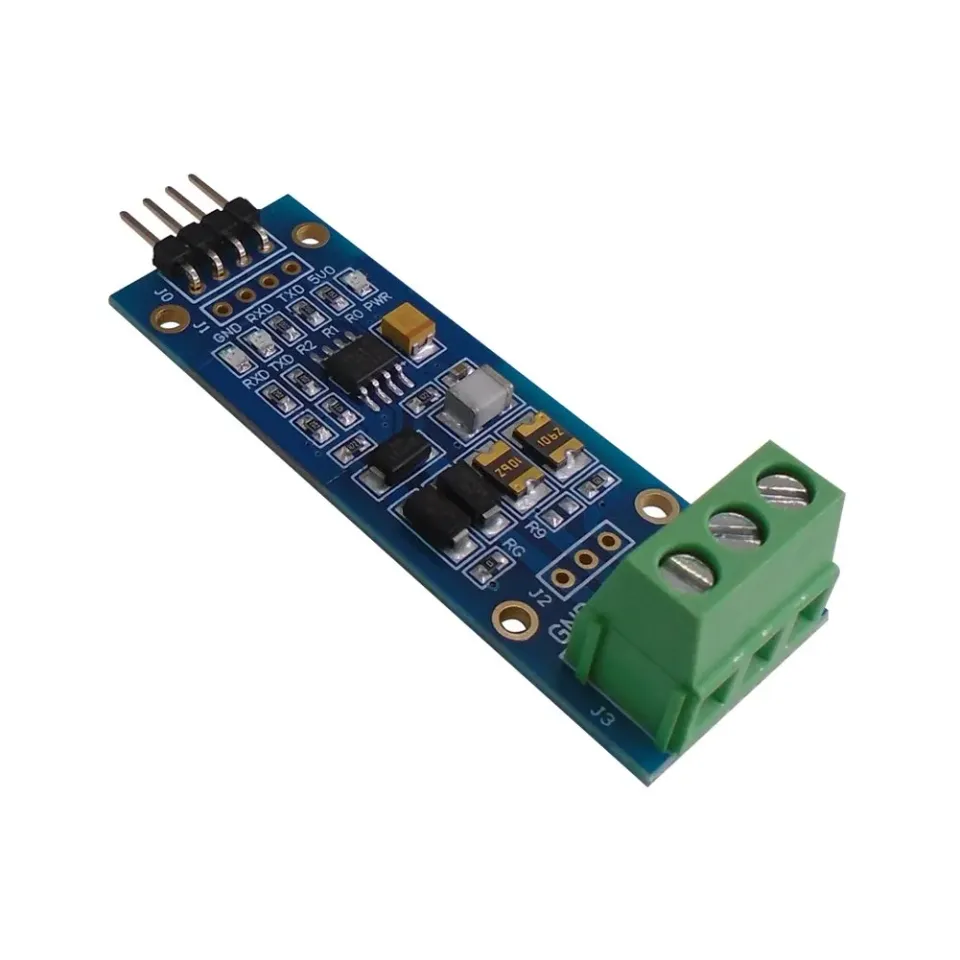

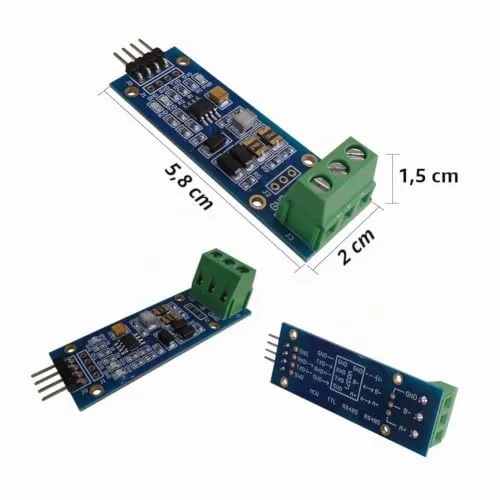

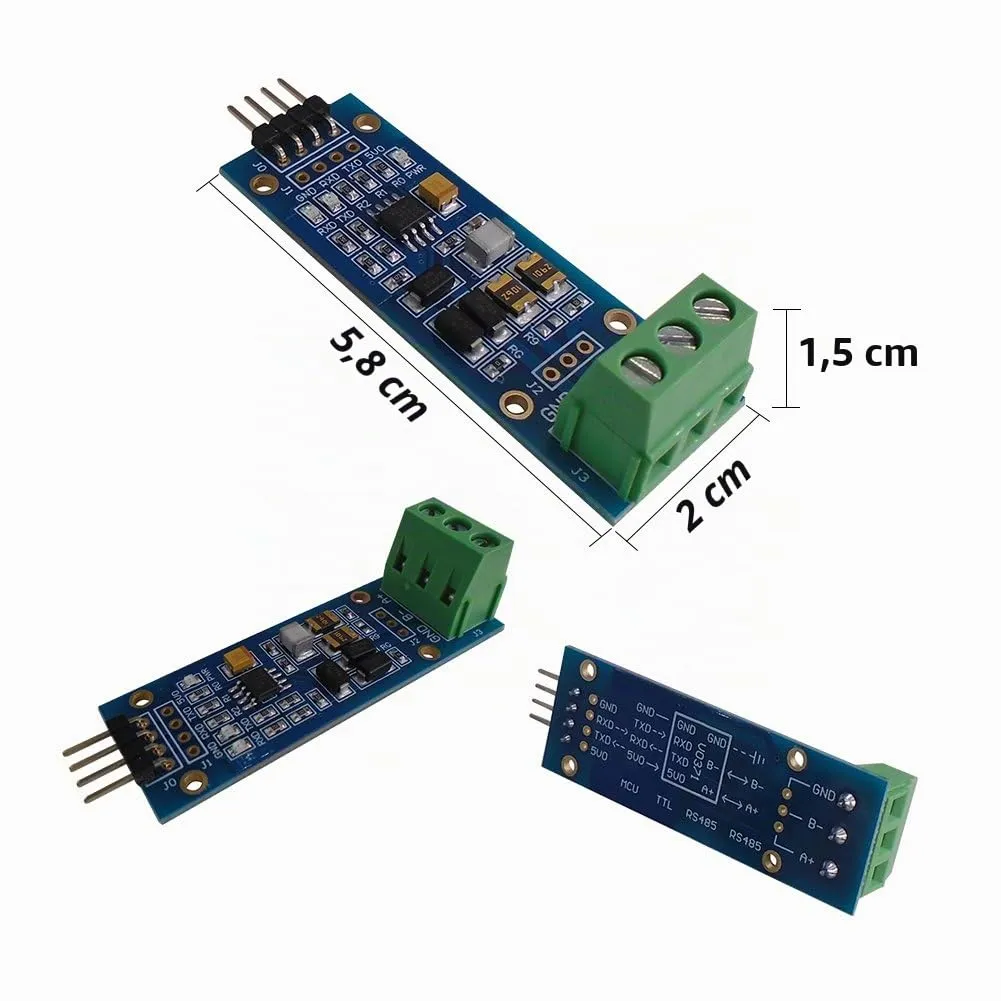

La carte SH-U12 convertit une liaison RS485 en signaux TTL 5 V pour des projets avec Arduino, Raspberry Pi ou autre microcontrôleur compatible.
Catégories : RS485 Series
SKU : COM-RSS-040
Pour connecter un microcontrôleur à un bus RS485, la SH-U12 assure l’interface entre le bus différentiel et le niveau logique TTL 5 V. Vérifiez que les niveaux logiques de votre carte hôte conviennent avant le raccordement.
Le module prend en charge un débit pouvant atteindre 500 kbit/s et une communication multipoint annoncée jusqu’à 128 appareils esclaves. Il peut être utilisé dans des montages Arduino, Raspberry Pi ou robotique, à condition de respecter le câblage et les niveaux électriques du projet.

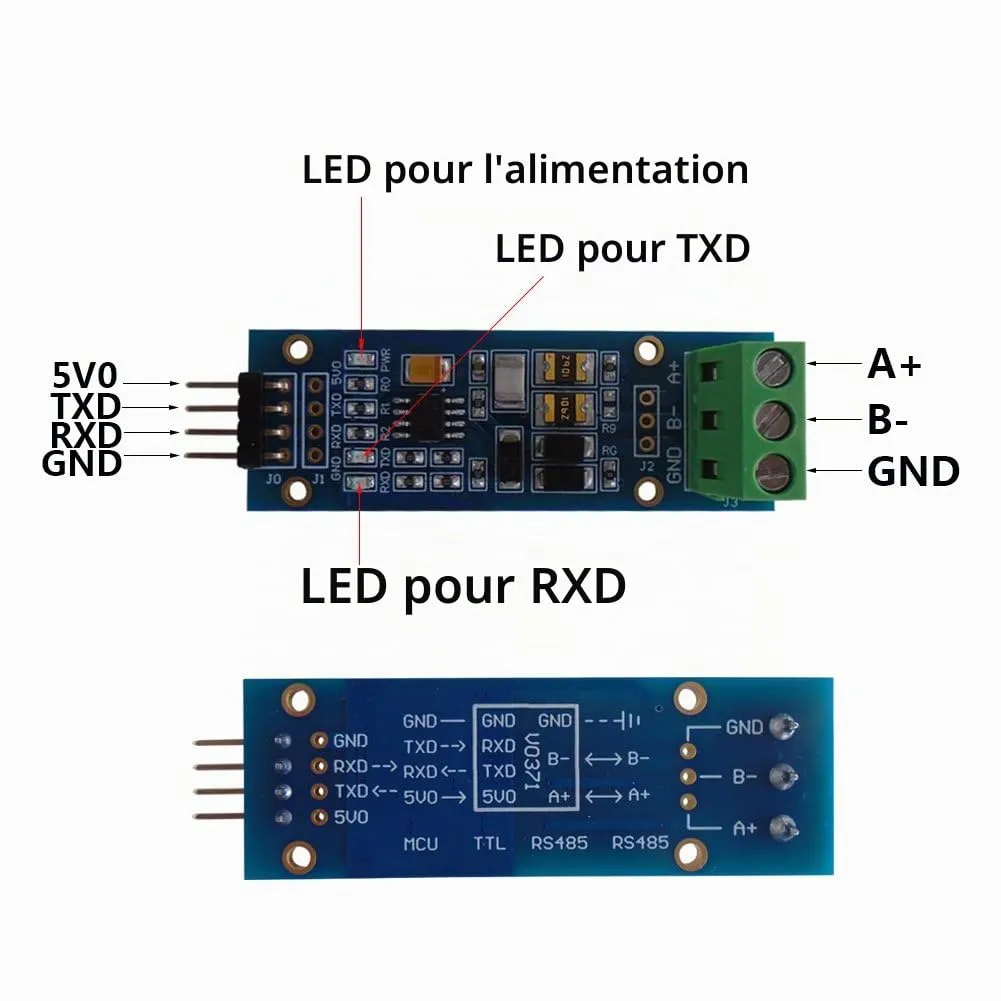

La puce MAX13487 pilote la conversion. Des protections ESD de 15 kV et TVS sont intégrées contre les décharges électrostatiques et les surtensions transitoires. Les LED TXD, RXD et alimentation facilitent le contrôle de l’activité et du branchement.
Conversion RS485 vers TTL pour raccorder un bus à un microcontrôleur
Débit jusqu’à 500 kbit/s pour des échanges rapides
Protection ESD et TVS pour limiter les effets des décharges et surtensions
LED TXD, RXD et alimentation pour contrôler l’activité
Puce: MAX13487
Modèle: SH-U12
Témoins: TXD, RXD, alimentation
Débit maximal: 500 kbit/s
Protection ESD: 15 kV
Interface logique: TTL 5 V
Protection contre les surtensions: TVS
Nombre d’appareils esclaves annoncé: Jusqu’à 128
Vendeur: Composants électroniques pour makers
La carte est donnée pour TTL 5 V ; la compatibilité avec une logique 3,3 V n’est pas précisée. Vérifiez les niveaux électriques avant branchement.
La description annonce une communication multipoint jusqu’à 128 appareils esclaves ; la configuration du bus doit aussi respecter les exigences RS485.
Il a fait le travail attendu avec mon microcontrôleur.
Bon petit module pour mon montage, rien de compliqué à mettre en place.
Très utile pour mon projet, mise en œuvre rapide.
La carte fonctionne correctement, je suis satisfait.
Simple et pratique pour relier les deux types de signaux.
