PLC Tech SH-U11H adaptateur USB RS485/RS422 isolé

Pour communiquer avec des équipements série sans exposer directement le port USB aux défauts de la ligne, le SH-U11H associe conversion USB-RS485/RS422 et isolation électrique. Il prend en charge une communication RS485 multipoint jusqu’à 32 appareils.

Une liaison série pour l’automatisation

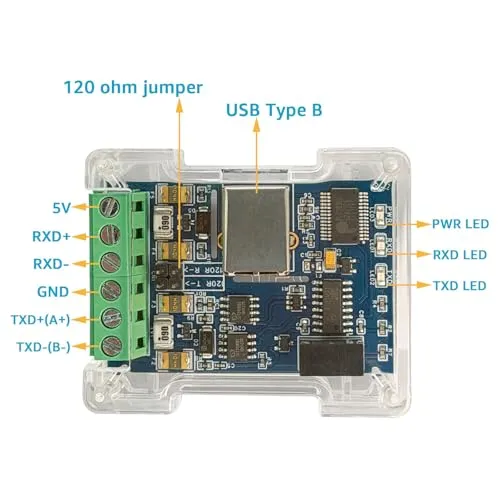

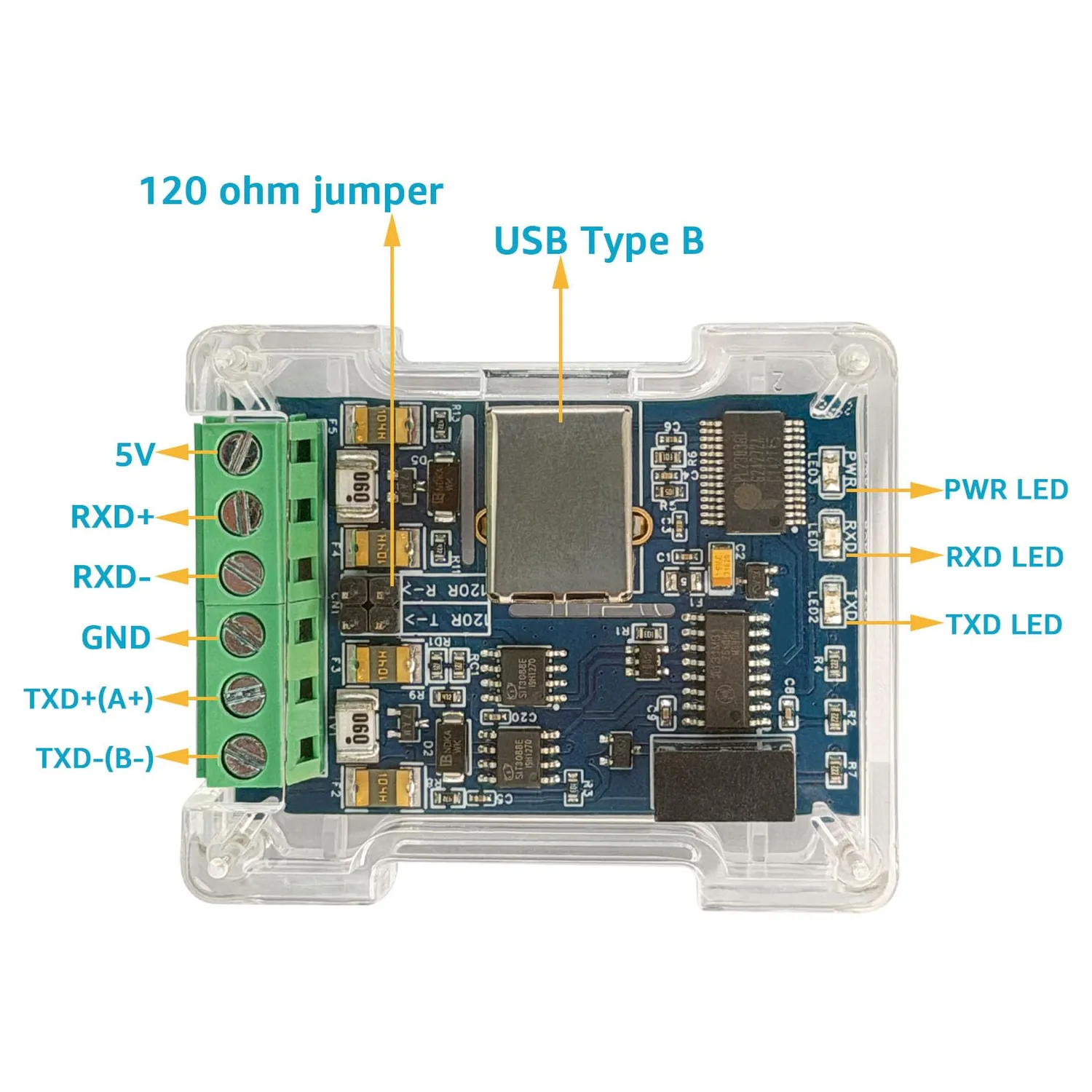

Utilisez-le pour échanger des données avec un automate, un afficheur LED, un système de contrôle d’accès ou un instrument doté d’une interface RS485 ou RS422. Le débit pris en charge va de 300 bit/s à 2 Mbit/s. En RS485, les bornes sont A+, B− et GND ; en RS422, elles sont RxD+, RxD−, TxD+ et TxD−, avec GND.

Vérifiez les interfaces avant l’achat

L’ordinateur doit disposer d’un port USB et l’équipement doit accepter RS485 ou RS422 sur bornier. La puce série intégrée est une PL2303GC. Les systèmes annoncés sont Windows XP, 7, 8 et 10, Linux et macOS ; le pilote peut être téléchargé sur le site de Prolific.

Isolation et raccordement

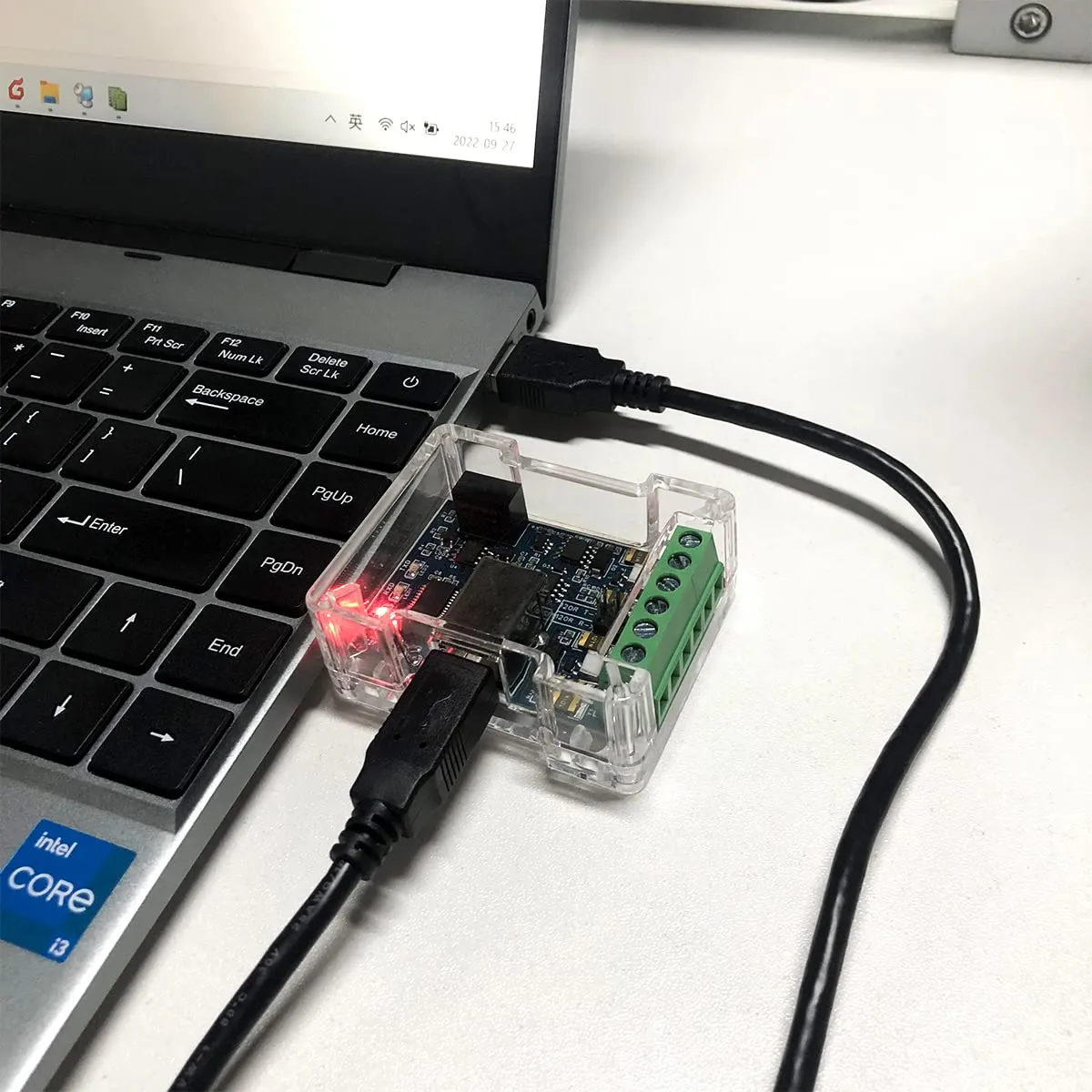

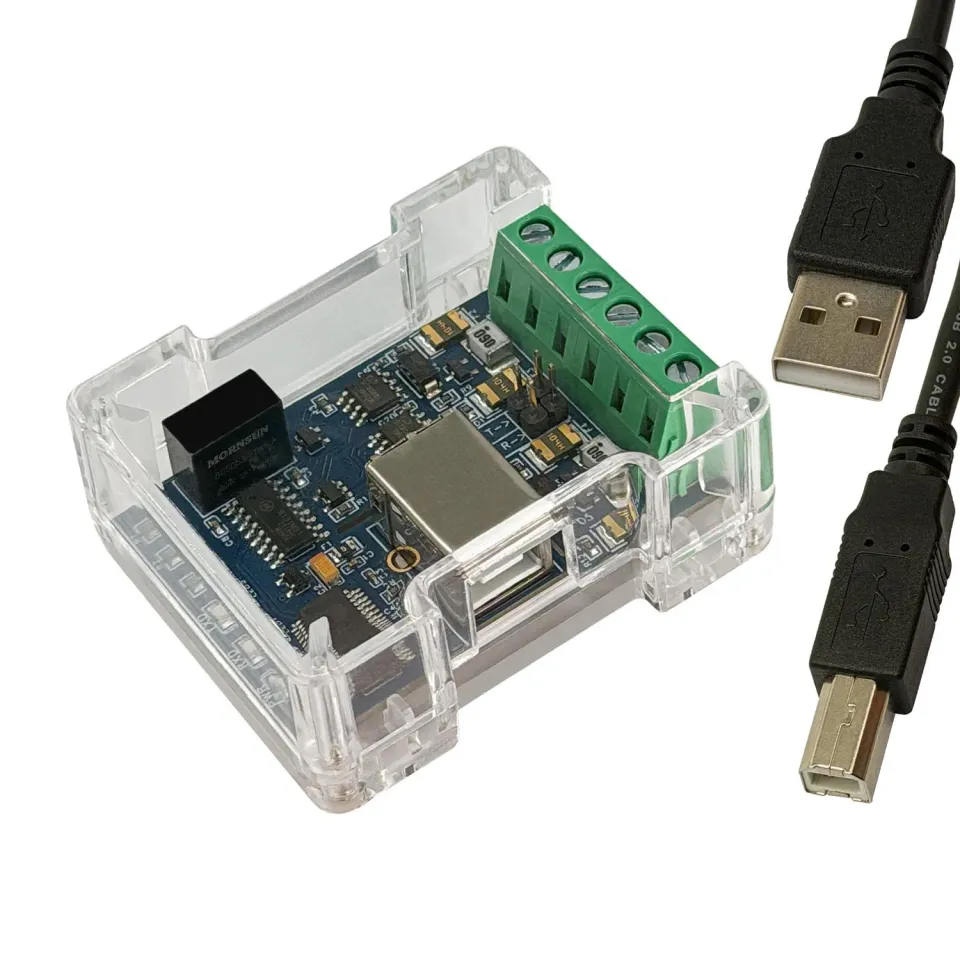

L’isolation intégrée de l’alimentation et du signal limite le risque qu’un court-circuit ou une erreur de câblage endommage l’interface USB de l’ordinateur. Le câble USB fourni mesure 1 m et se termine par une prise USB Type-B côté adaptateur.

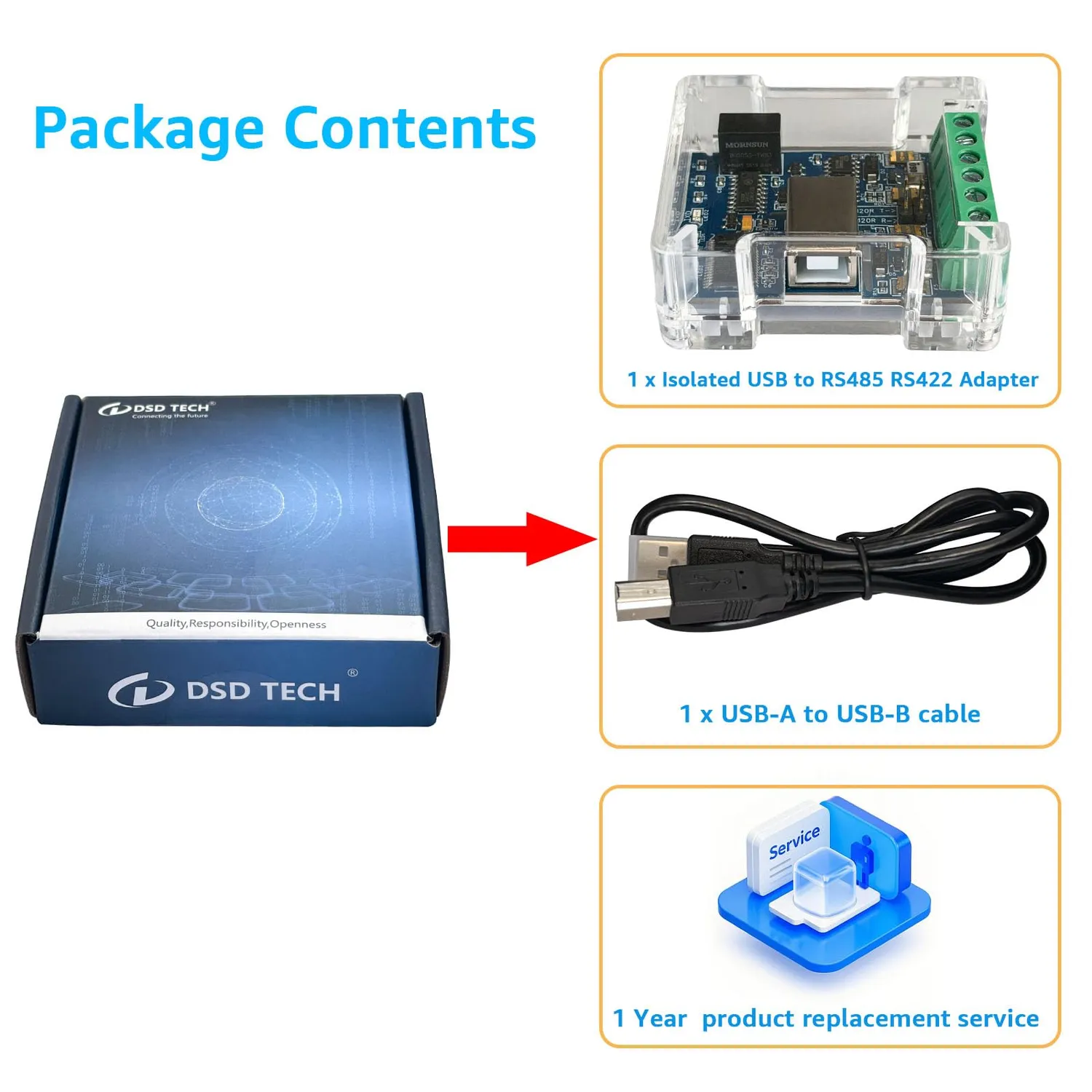

Contenu de la boîte

Le colis comprend l’adaptateur SH-U11H, un câble USB Type-B de 1 m et un manuel. La garantie annoncée est de 12 mois, avec assistance technique à vie.
