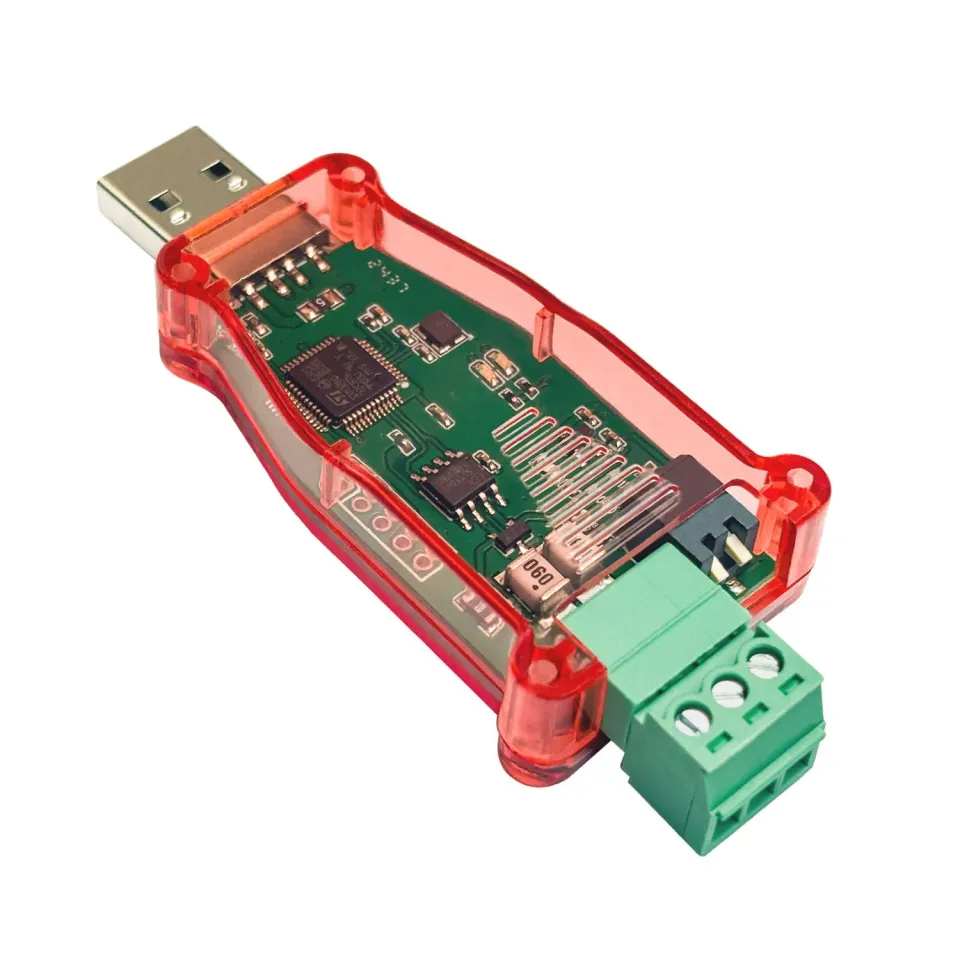

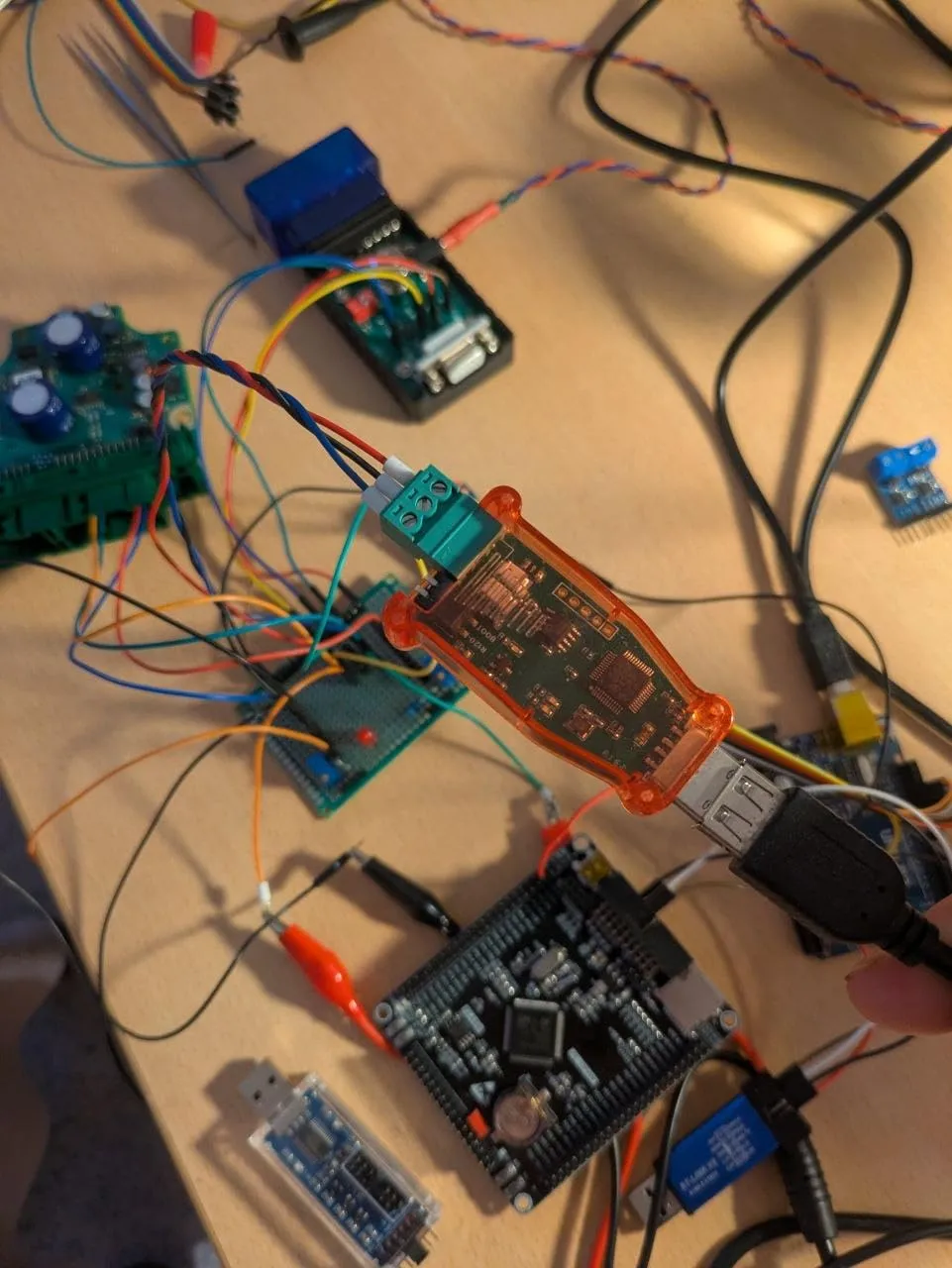

DSD TECH SH-C30A adaptateur USB CAN Bus

Le SH-C30A relie un ordinateur à un réseau CAN et s’adresse aux travaux de diagnostic ou de développement qui nécessitent une interface modifiable. Son origine CANable et la publication des fichiers de conception permettent d’inspecter et d’adapter le matériel, plutôt que de dépendre d’un schéma opaque.

Firmware et logiciels compatibles

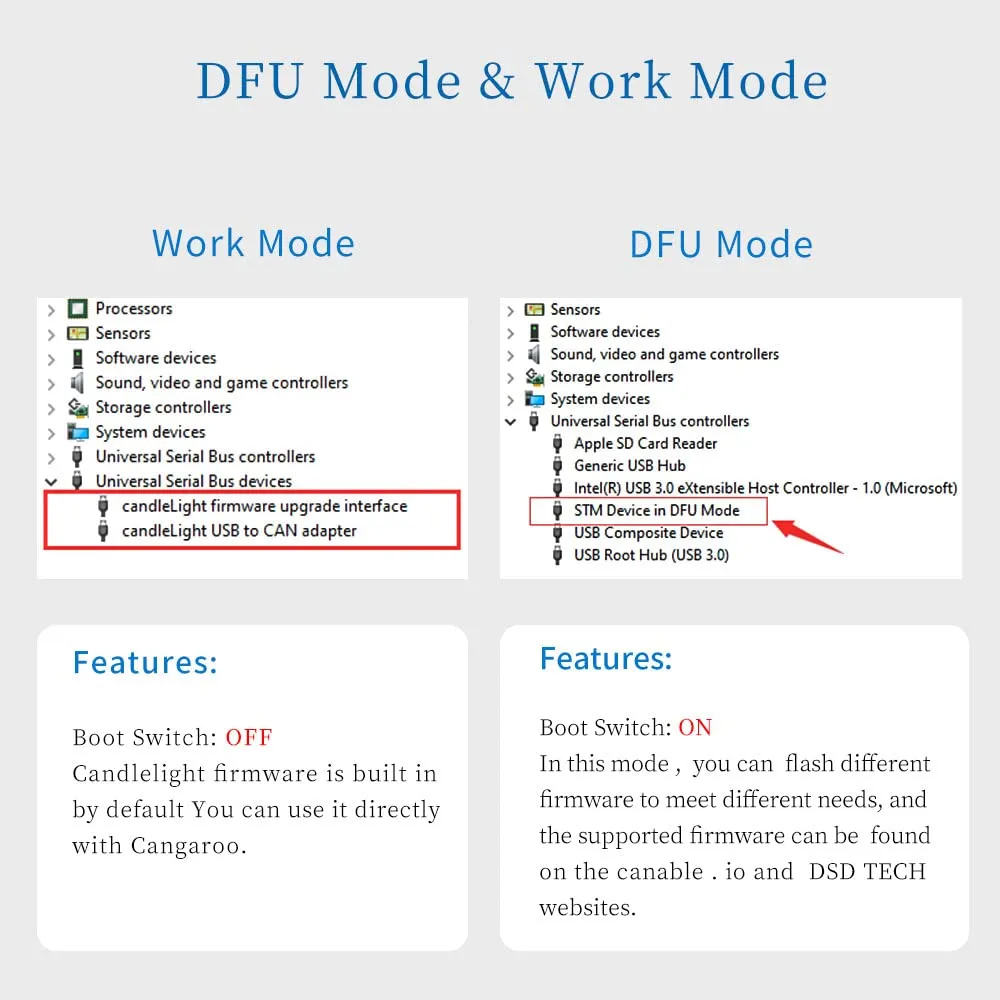

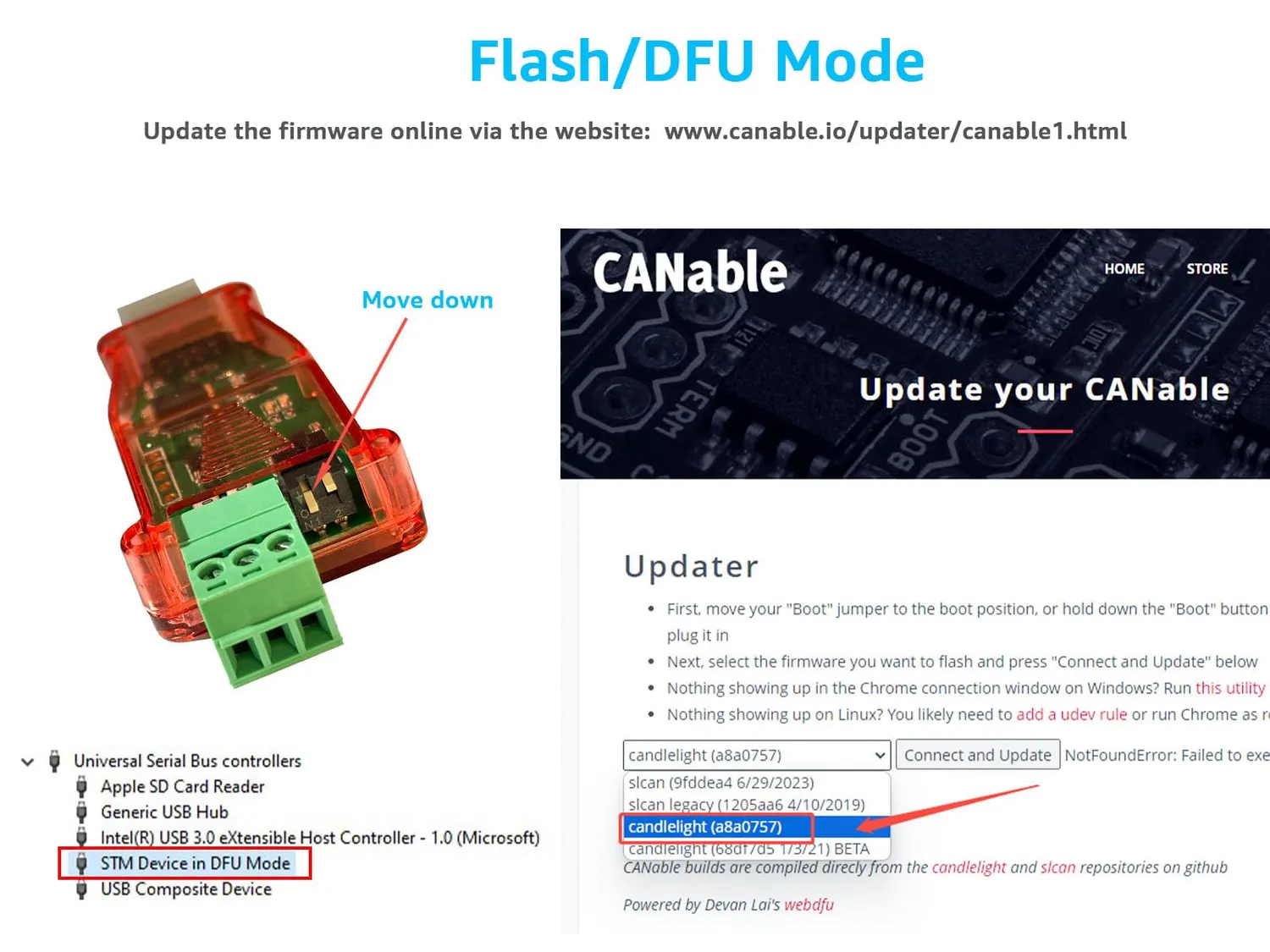

Le firmware fourni est candleLight, qui utilise le protocole gs_usb. Sous Linux, le pilote intégré au noyau permet une utilisation comme interface SocketCAN sans installation supplémentaire annoncée. Les logiciels cités comprennent cangaroo, can-utils, python-can et BUSMASTER. Le module peut aussi être reprogrammé en firmware slcan depuis canable.io. Vérifiez la prise en charge par votre système et votre application avant de choisir le mode.

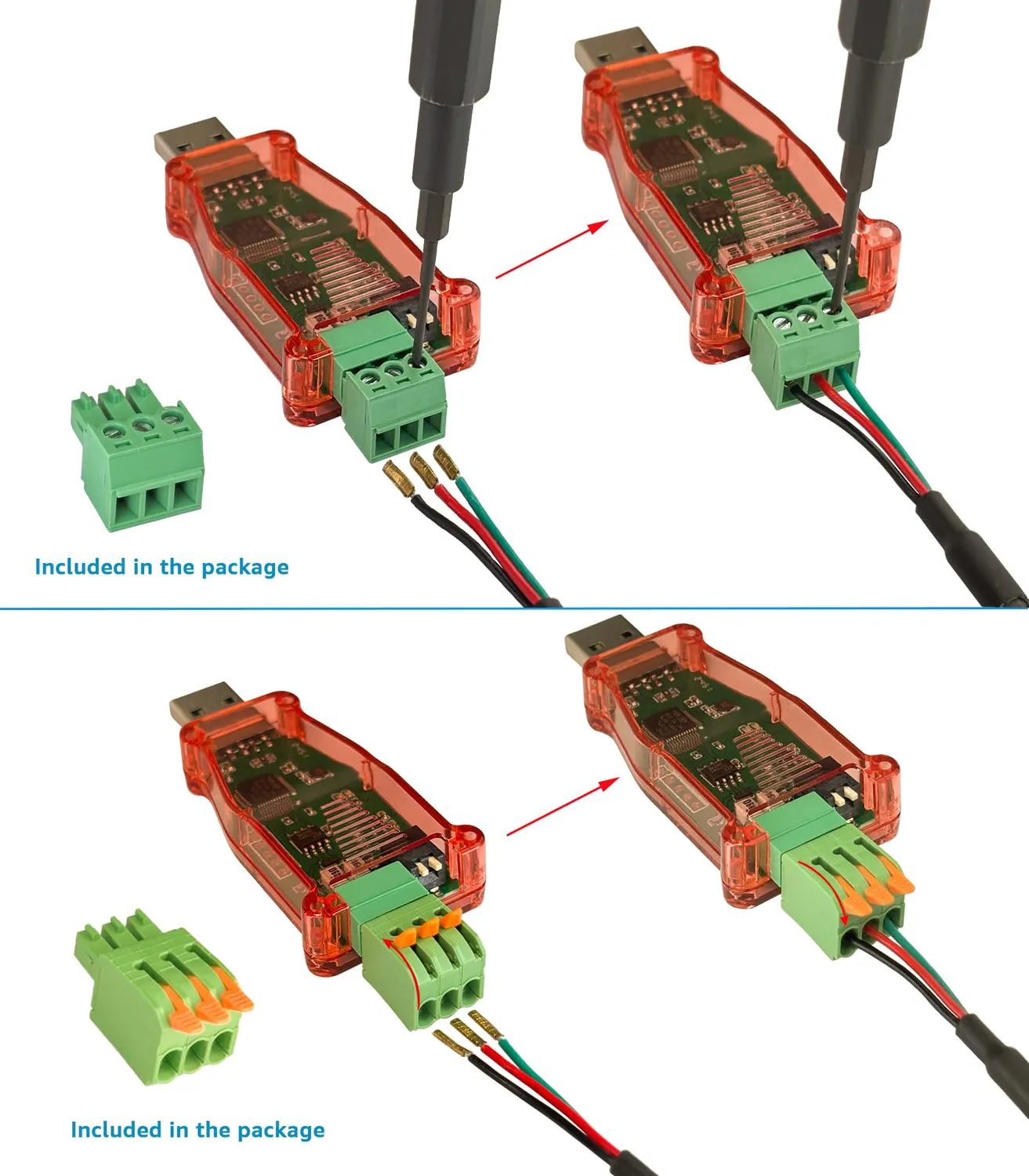

Raccordement au bus CAN

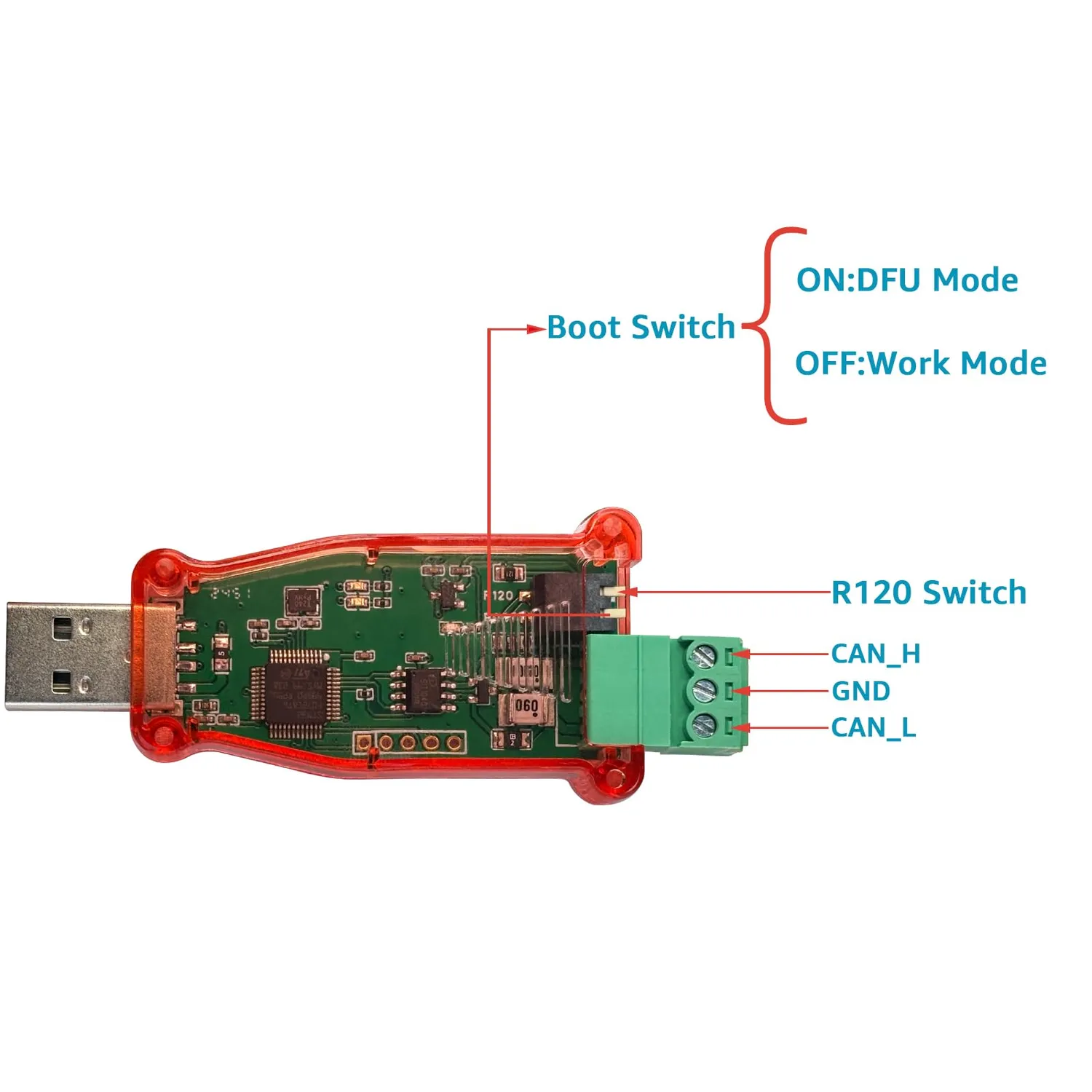

Un commutateur de terminaison 120 Ω est intégré. Activez cette terminaison uniquement si la position de l’adaptateur dans le réseau et la topologie du bus le justifient ; les deux extrémités d’un bus CAN correctement terminé reçoivent généralement une résistance de terminaison. Un second commutateur sert à la programmation.

Matériel ouvert et firmware

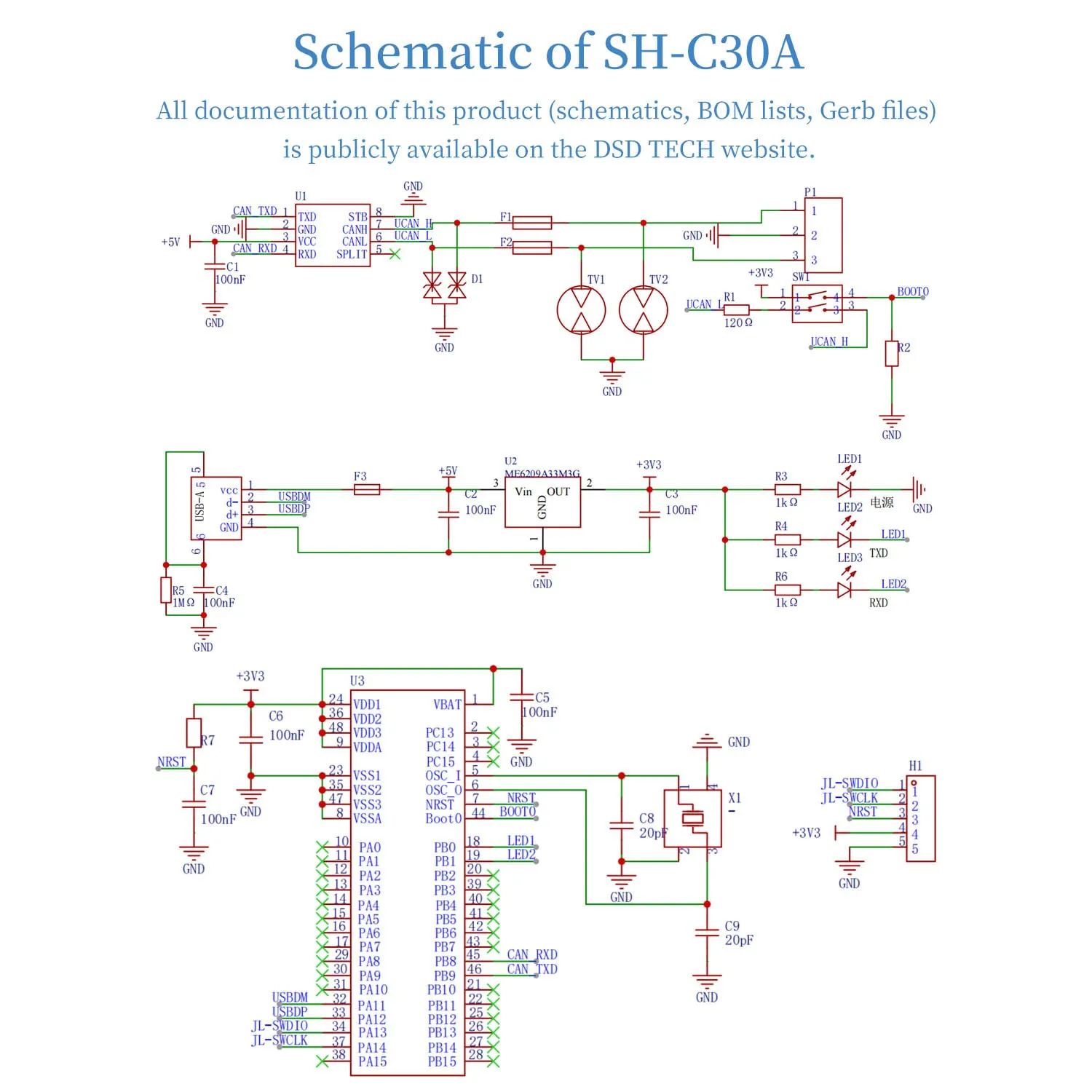

Les schémas électriques et le tracé du circuit sont publiés sous licence CERN-OHL-S-2.0, avec des fichiers modifiables. DSD TECH indique aussi qu’un firmware utilisant le quartz de 24 MHz et activant les LED TX/RX équipe les unités produites à partir de septembre 2026 ; les unités antérieures peuvent être mises à jour par USB, facultativement et gratuitement.
