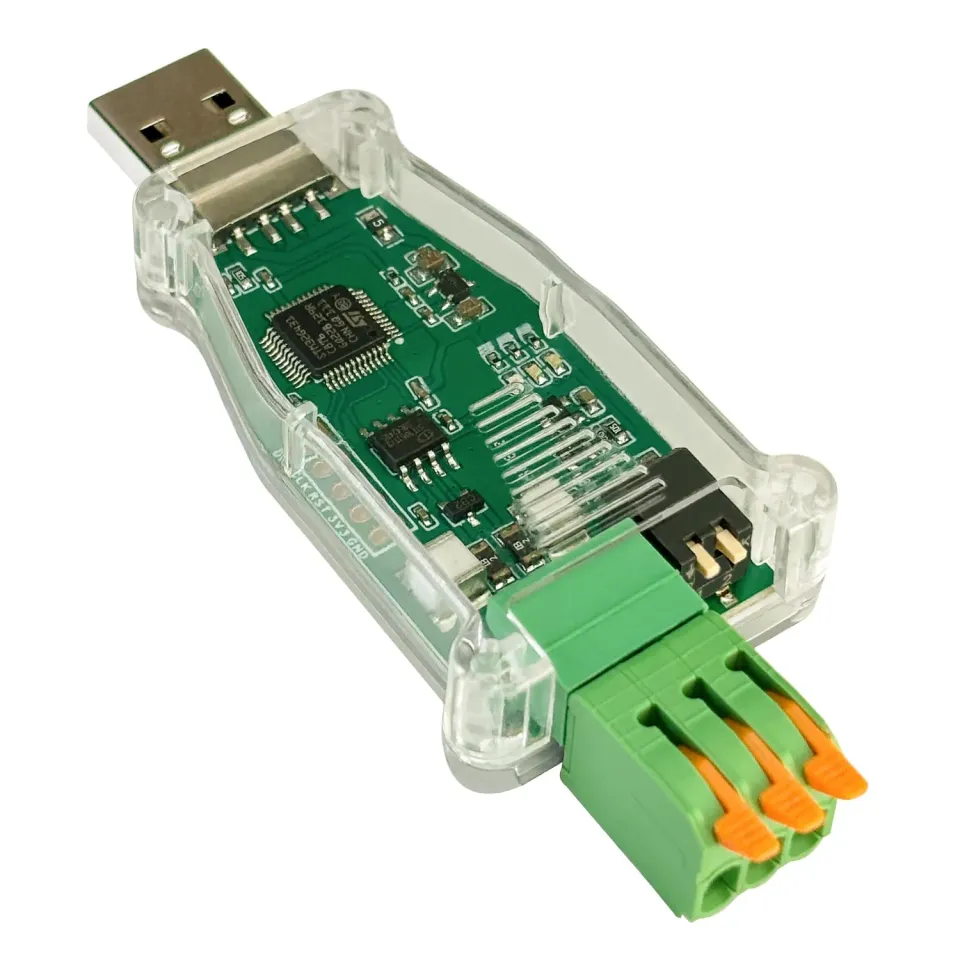

PLC Tech SH-C31A adaptateur USB-CAN CAN FD avec boîtier

Le SH-C31A est une interface USB-CAN destinée au diagnostic, au développement embarqué et à l’observation d’un bus CAN. Son micrologiciel candleLight est installé en usine et transporte le CAN FD sur la même interface que le CAN classique. Le prix affiché est inférieur de 5,12 € au prix de comparaison.

CAN classique et CAN FD

L’adaptateur convient aux essais et au développement où un ordinateur doit échanger des trames avec un réseau CAN. Le CAN FD permet des trames de données plus longues et un débit de données supérieur ; le fabricant indique avoir testé des trames FD de 64 octets à 5 Mbit/s. Le résultat d’un système dépend aussi de la configuration du bus et des logiciels utilisés.

Raccordement et terminaison du bus

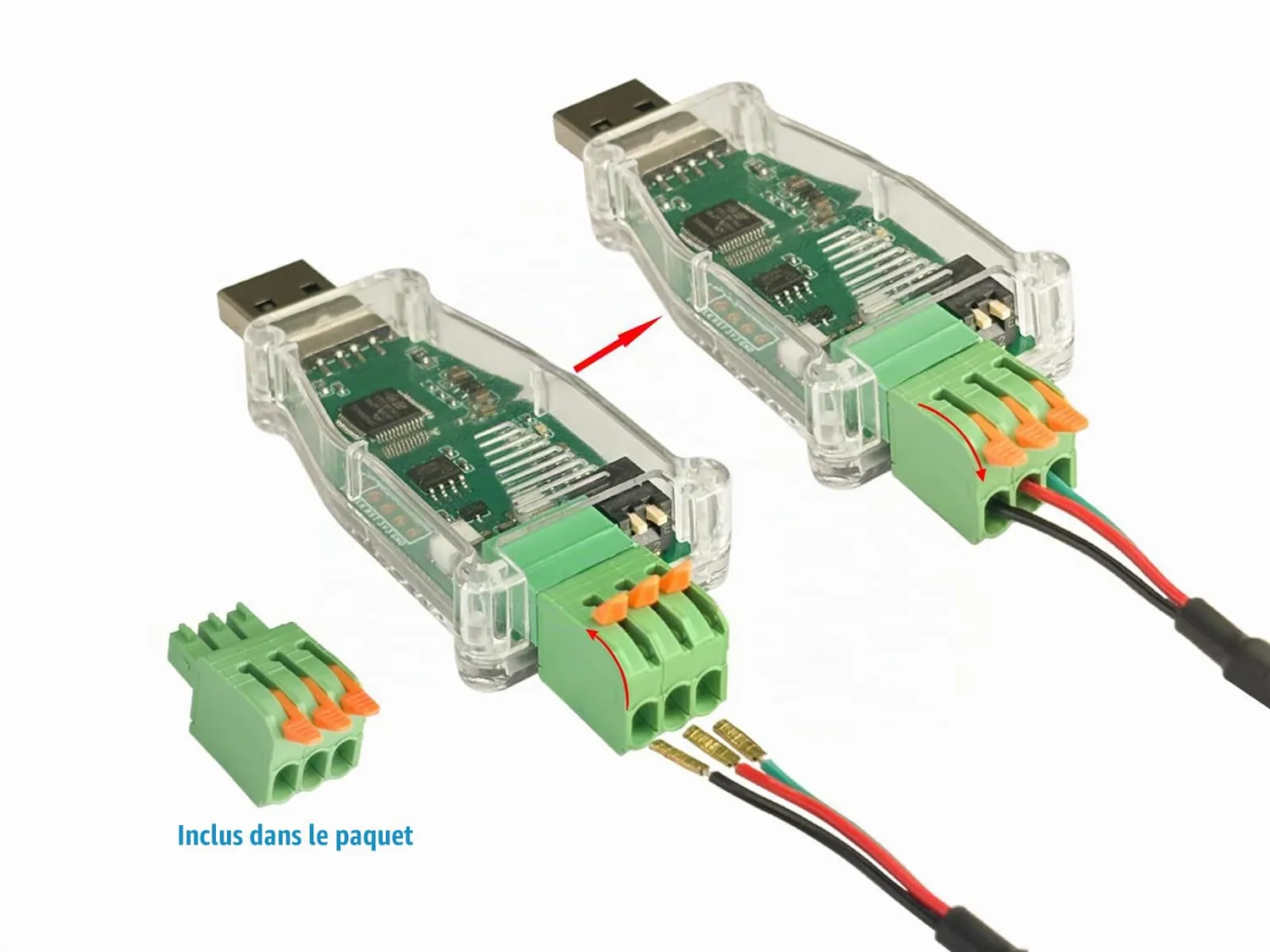

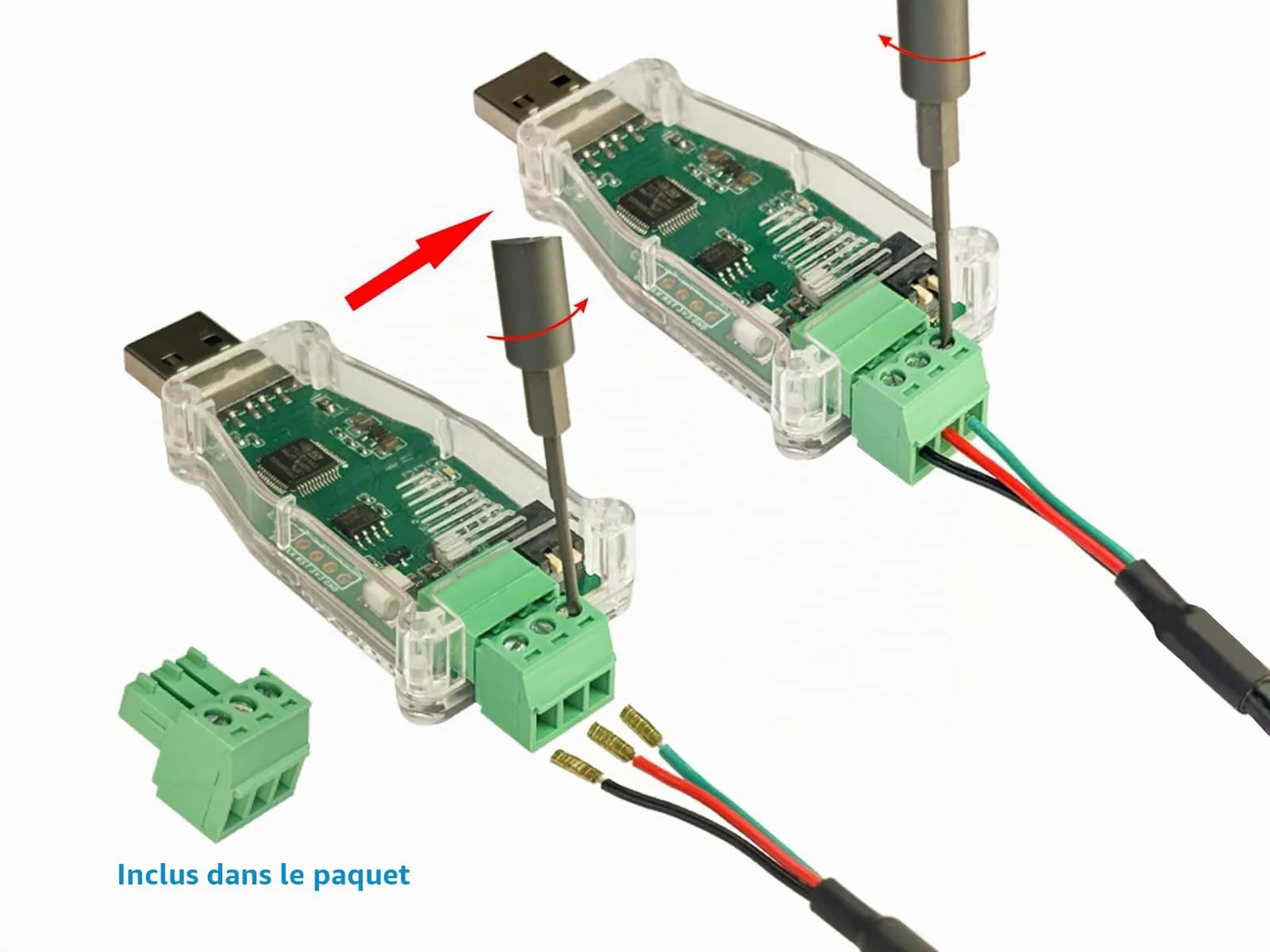

Les lignes CAN_H et CAN_L se raccordent au bornier à vis de 3,81 mm. Un commutateur permet d’activer la résistance de terminaison de 120 Ω lorsque la topologie du bus l’exige. Vérifiez le câblage, la terminaison et les outils logiciels avant mise sous tension. Des fusibles réarmables et une protection TVS sont prévus sur les deux lignes.

Conception ouverte et micrologiciel

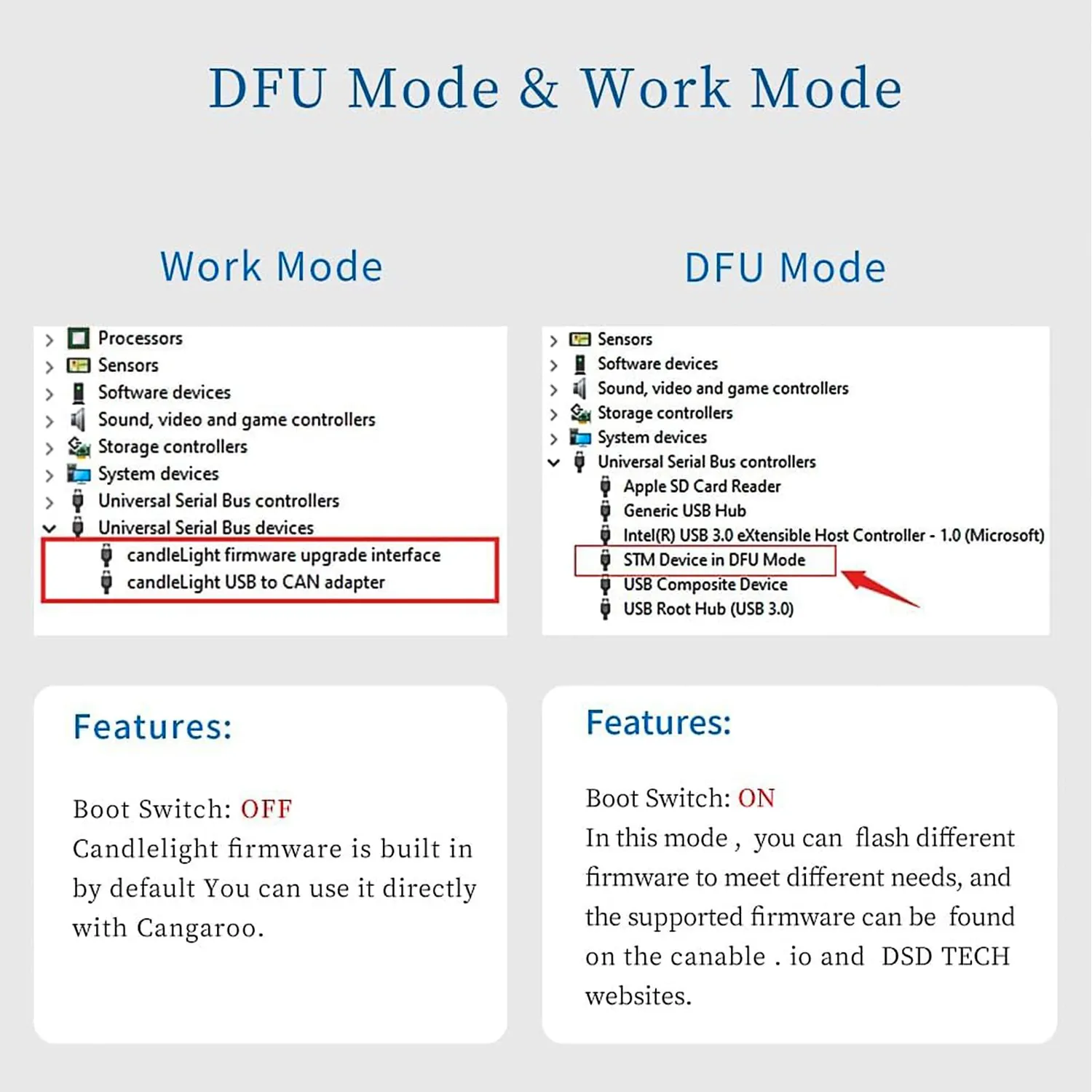

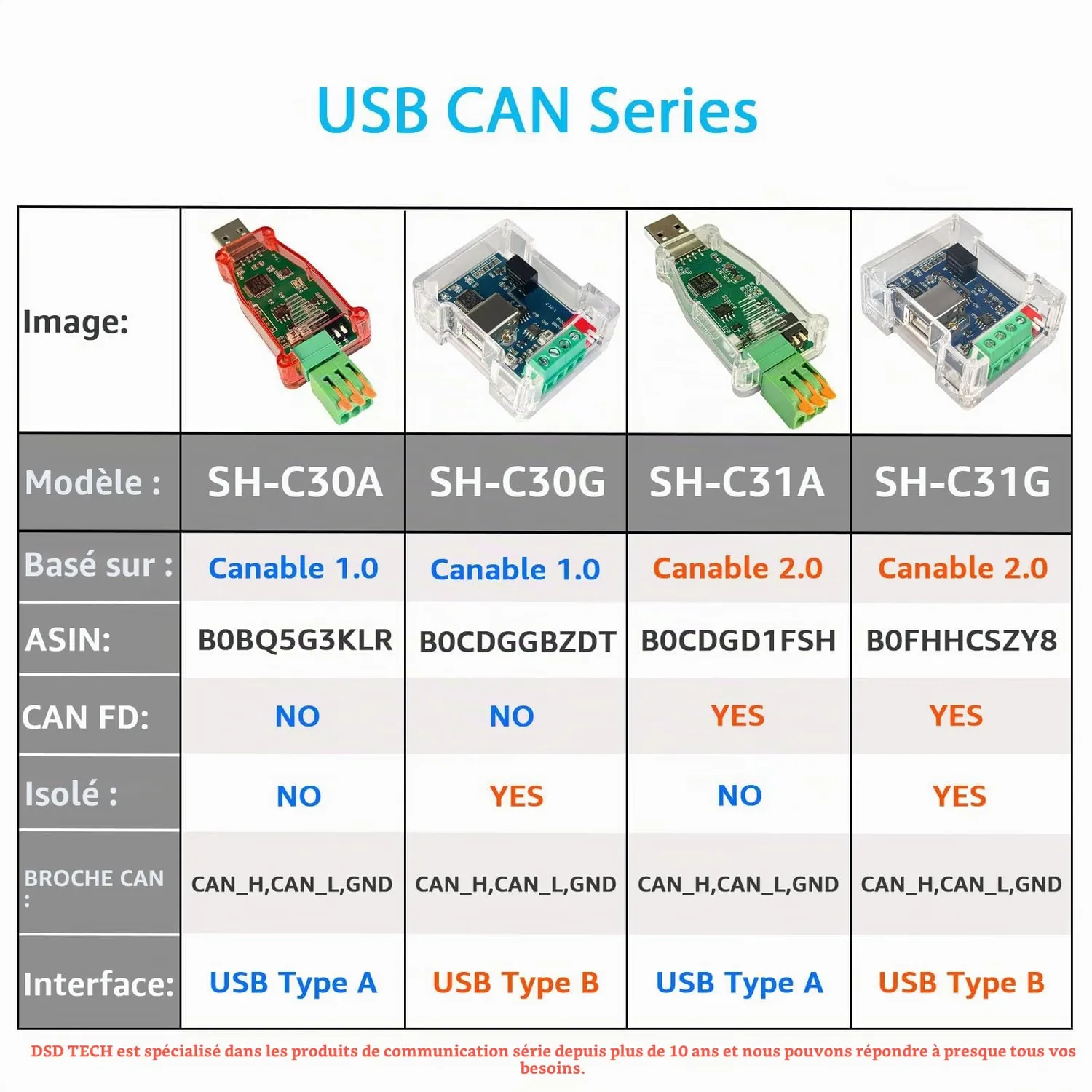

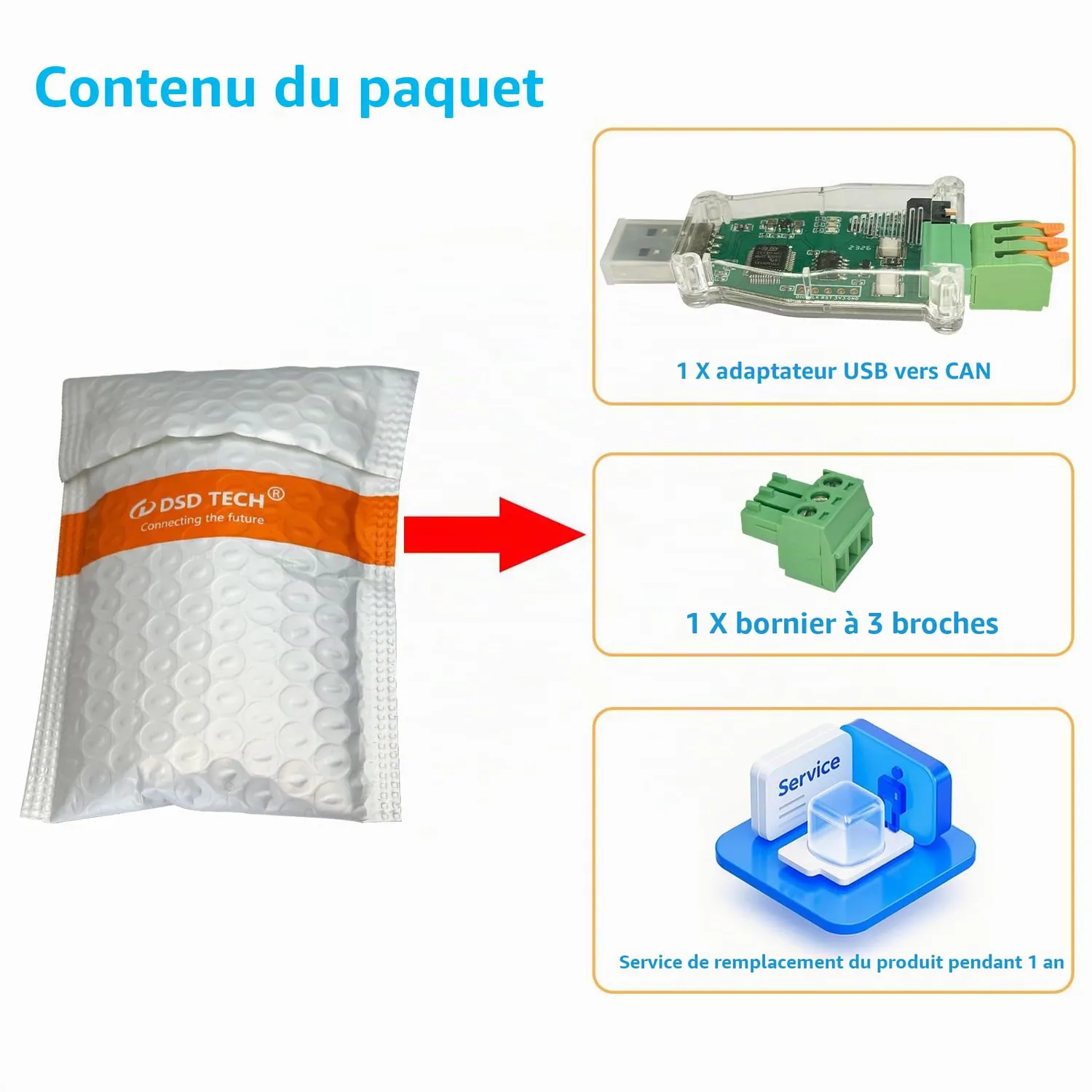

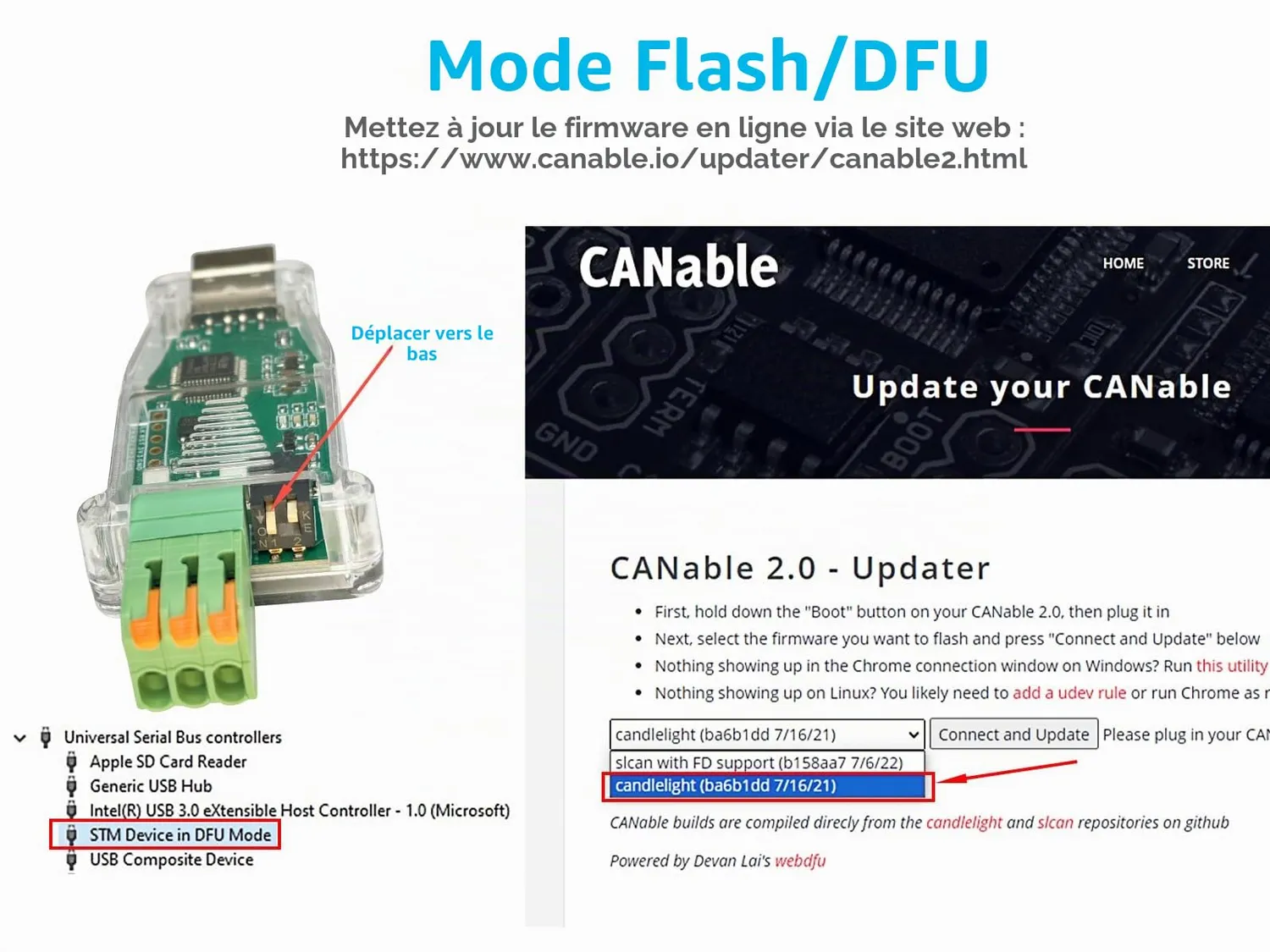

La conception est basée sur Canable 2.0. Les schémas et fichiers de conception de cette carte sont publiés sous licence CERN-OHL-S-2.0 par DSD TECH. Le micrologiciel installé est candleLight ; la documentation mentionne aussi la possibilité de flasher d’autres micrologiciels compatibles. Le paquet contient un adaptateur USB-CAN avec boîtier.
