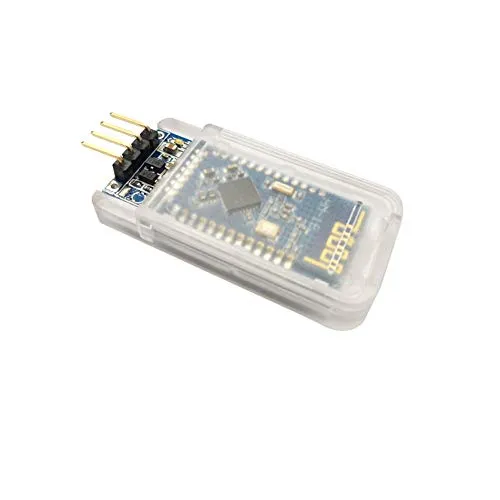

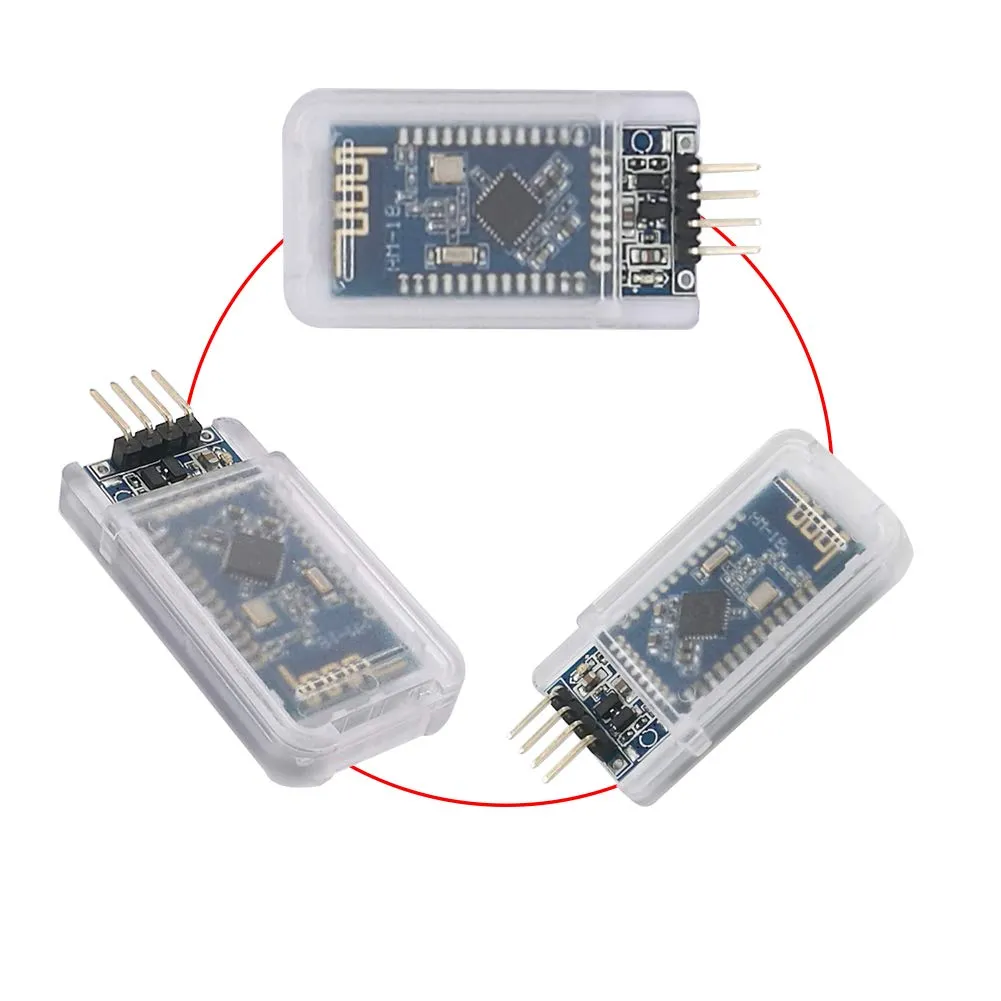

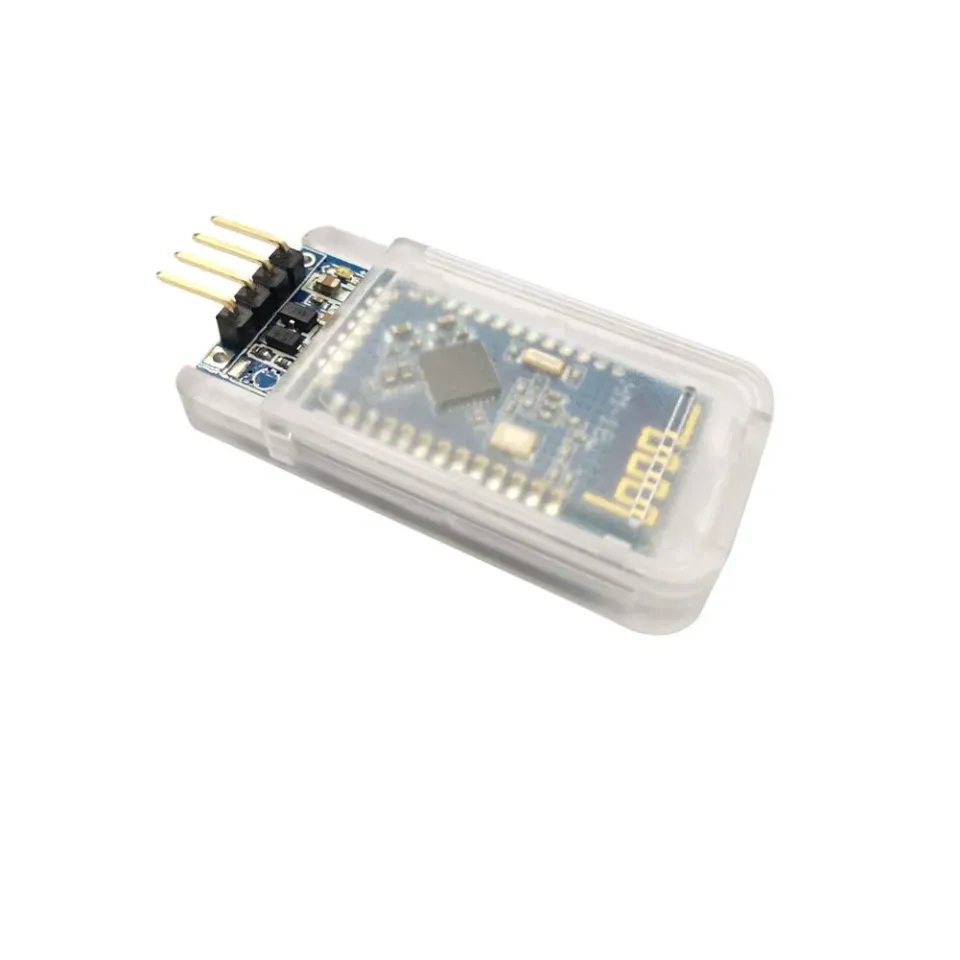

DSD TECH HM-18 module Bluetooth 5.0 BLE CC2640R2F

Le HM-18 permet d’ajouter une liaison Bluetooth Low Energy à un montage doté d’une interface série. Il utilise la puce CC2640R2F de TI et reprend la compatibilité des commandes AT du HM-10, ce qui facilite une mise à niveau lorsque le reste du projet accepte ses niveaux électriques et son protocole.

Branchement et niveaux logiques

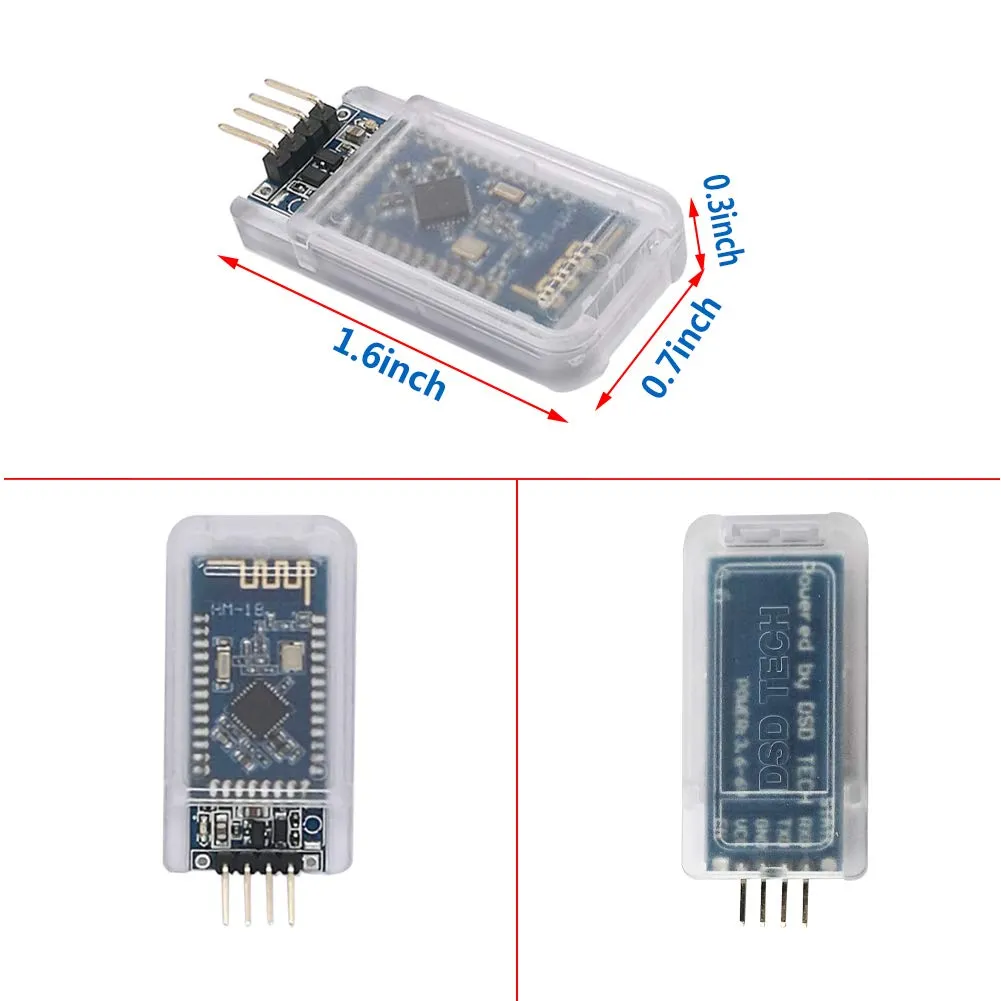

Les broches indiquées sont VCC, GND, TX et RX. La tension d’alimentation VCC va de 3,6 à 6 V, tandis que les signaux TX/RX sont en logique TTL 3,3 V. Vérifiez les niveaux de sortie de votre carte hôte avant connexion : une alimentation compatible ne signifie pas que ses entrées/sorties tolèrent les mêmes niveaux logiques.

Compatibilité Bluetooth et HM-10

Le module utilise Bluetooth 5.0 BLE et les commandes AT du HM-18 sont annoncées compatibles avec celles du HM-10. Cette compatibilité concerne les commandes, pas nécessairement chaque caractéristique de la carte ou du micrologiciel HM-10. Le produit n’est pas compatible avec les appareils Bluetooth 2.0 SPP : confirmez que le périphérique distant prend en charge BLE.

Essais et assistance

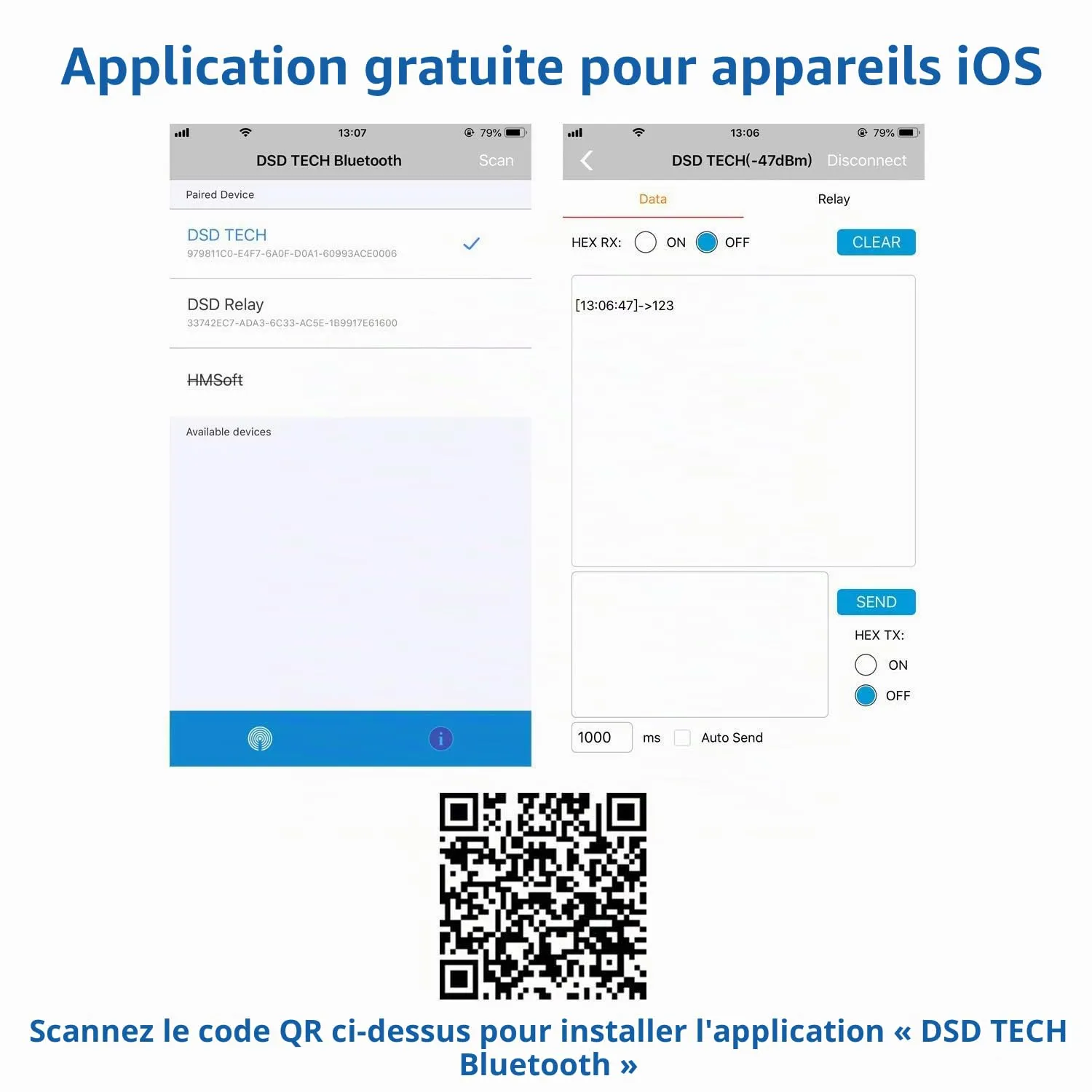

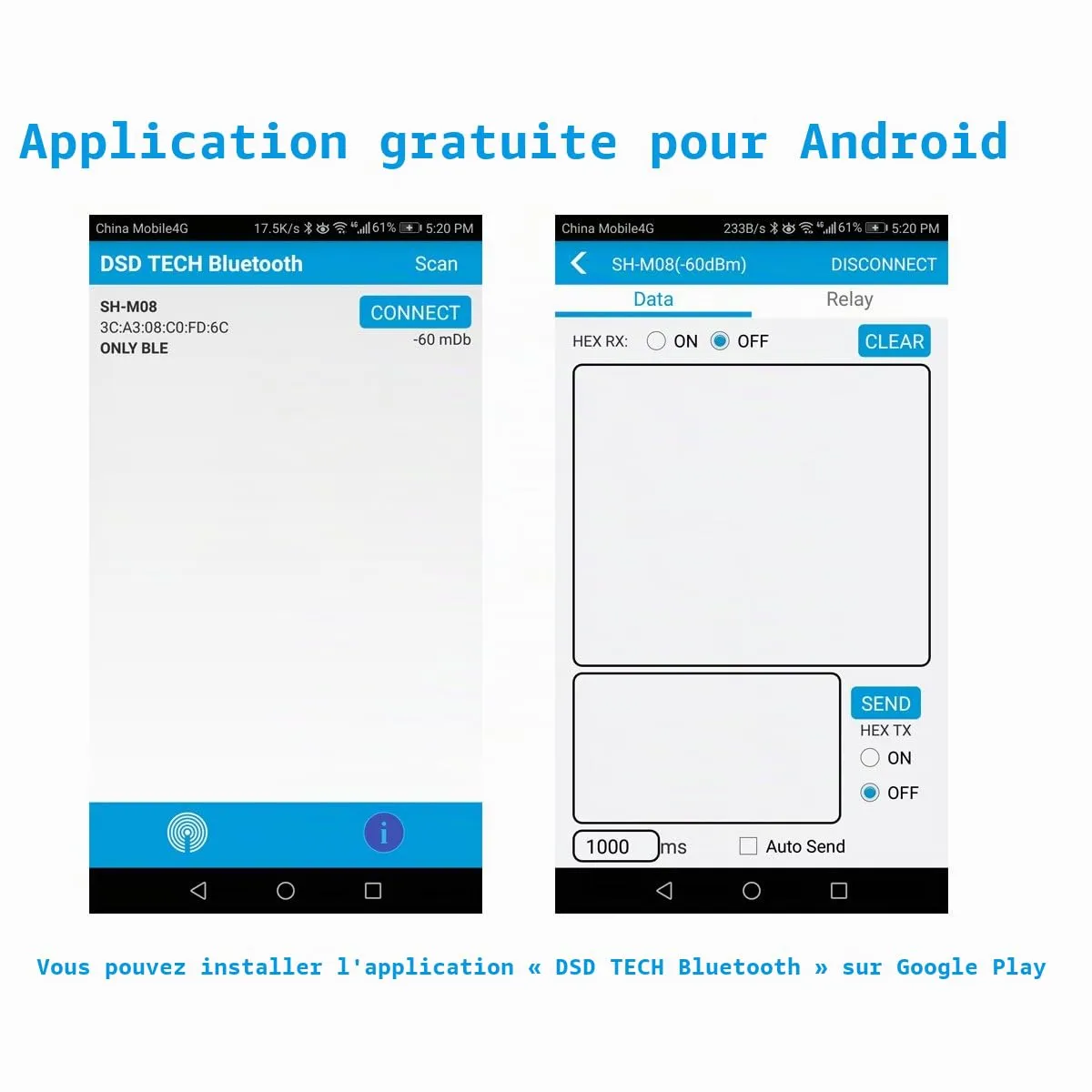

DSD TECH propose une application gratuite de test, recherchable sous le nom « DSD TECH Bluetooth » dans Google Play et l’App Store. Le module est annoncé avec une garantie d’un an et une assistance technique à vie.
