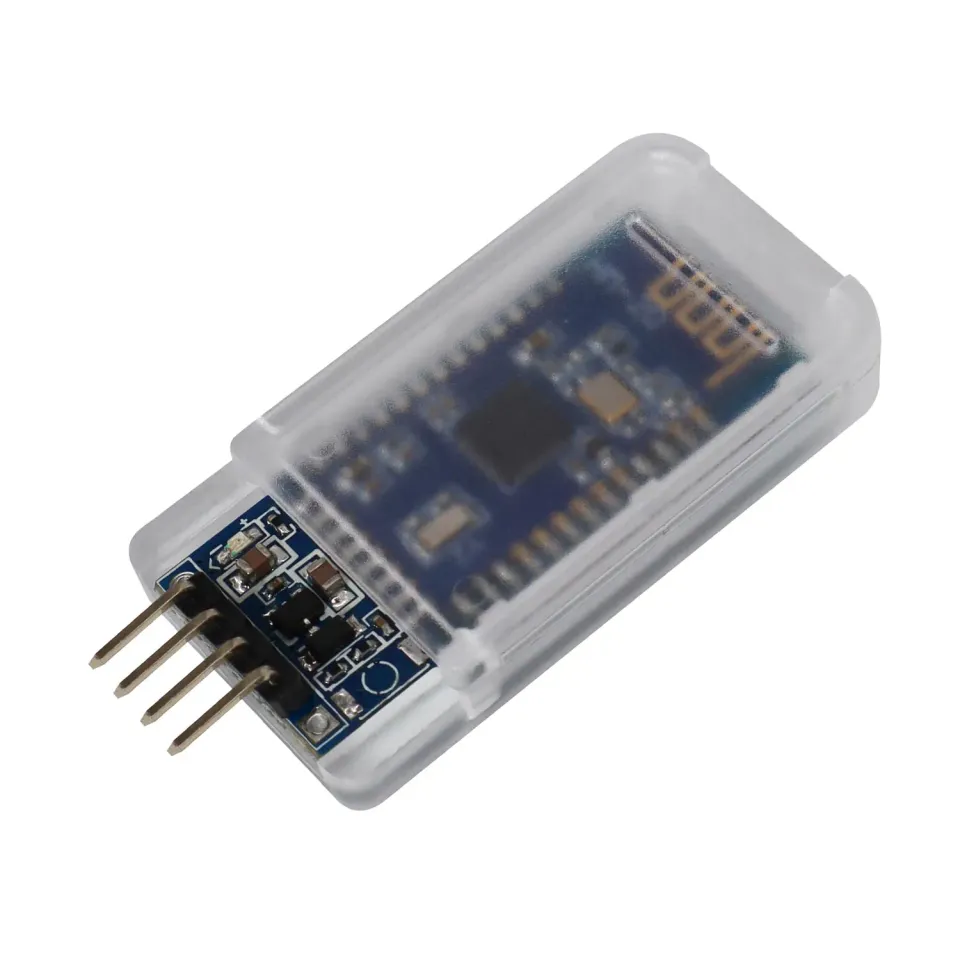

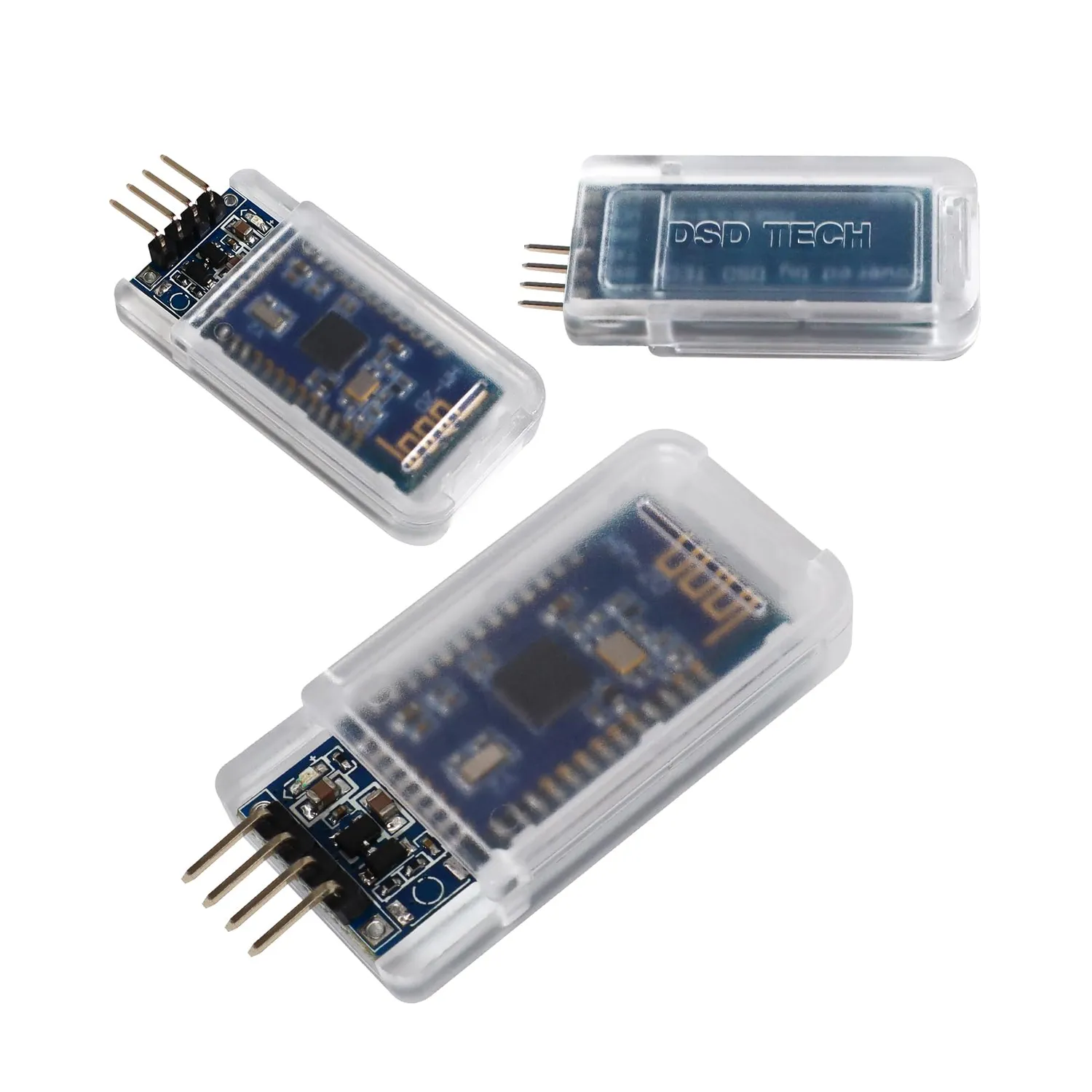

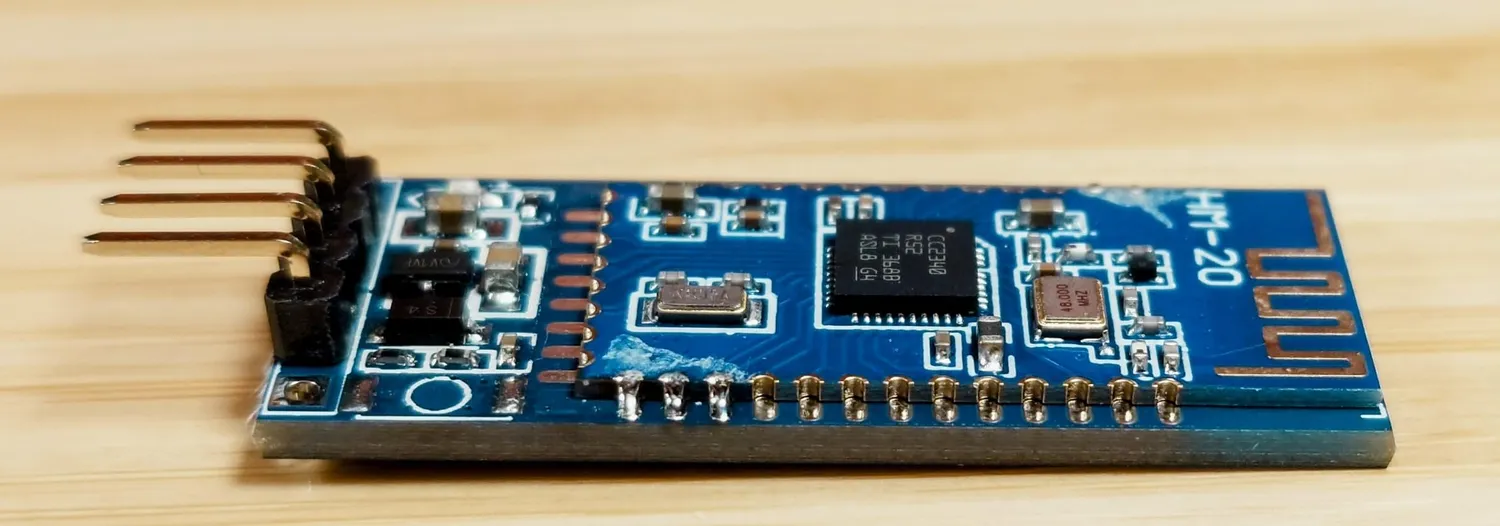

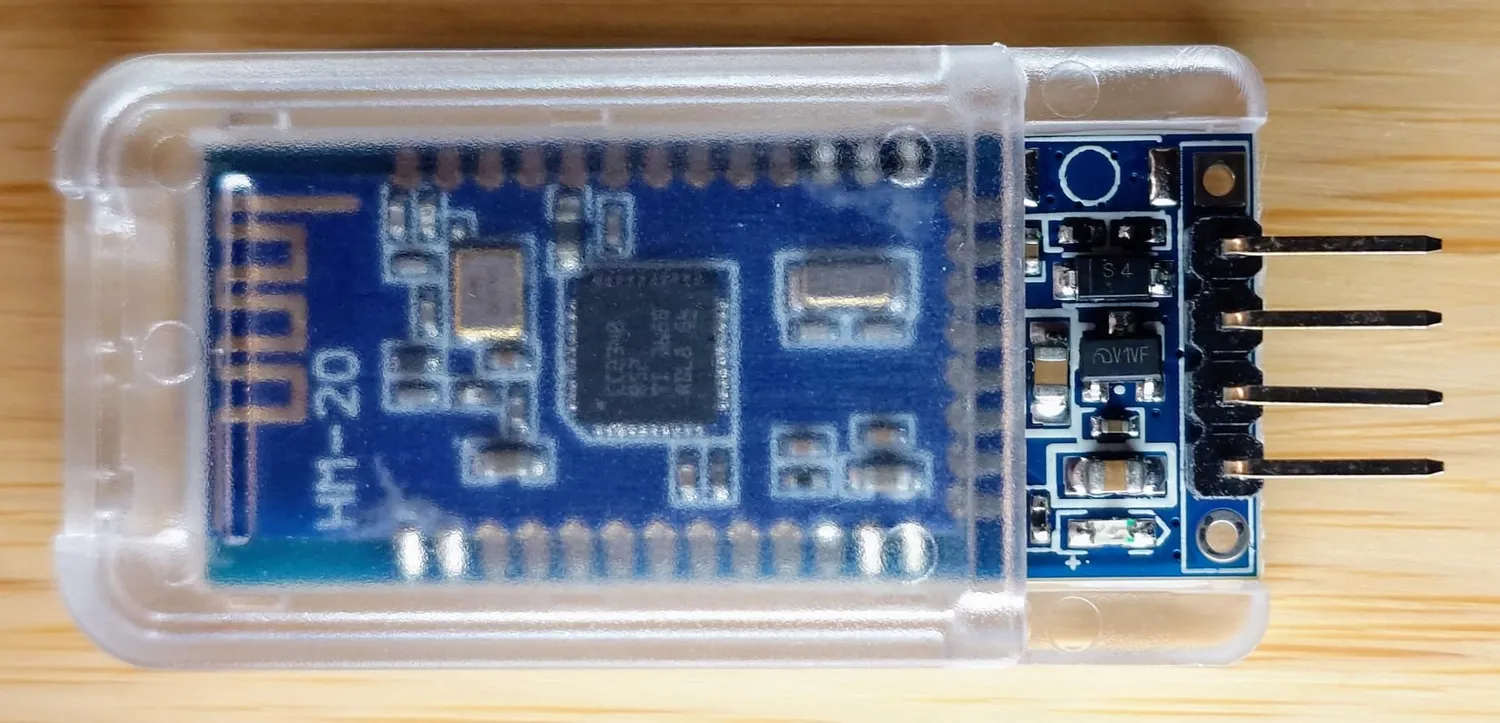

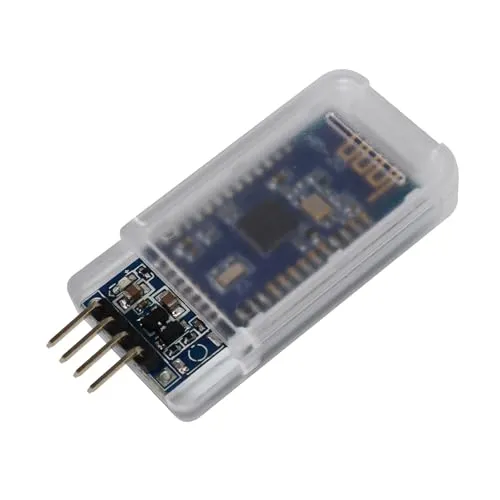

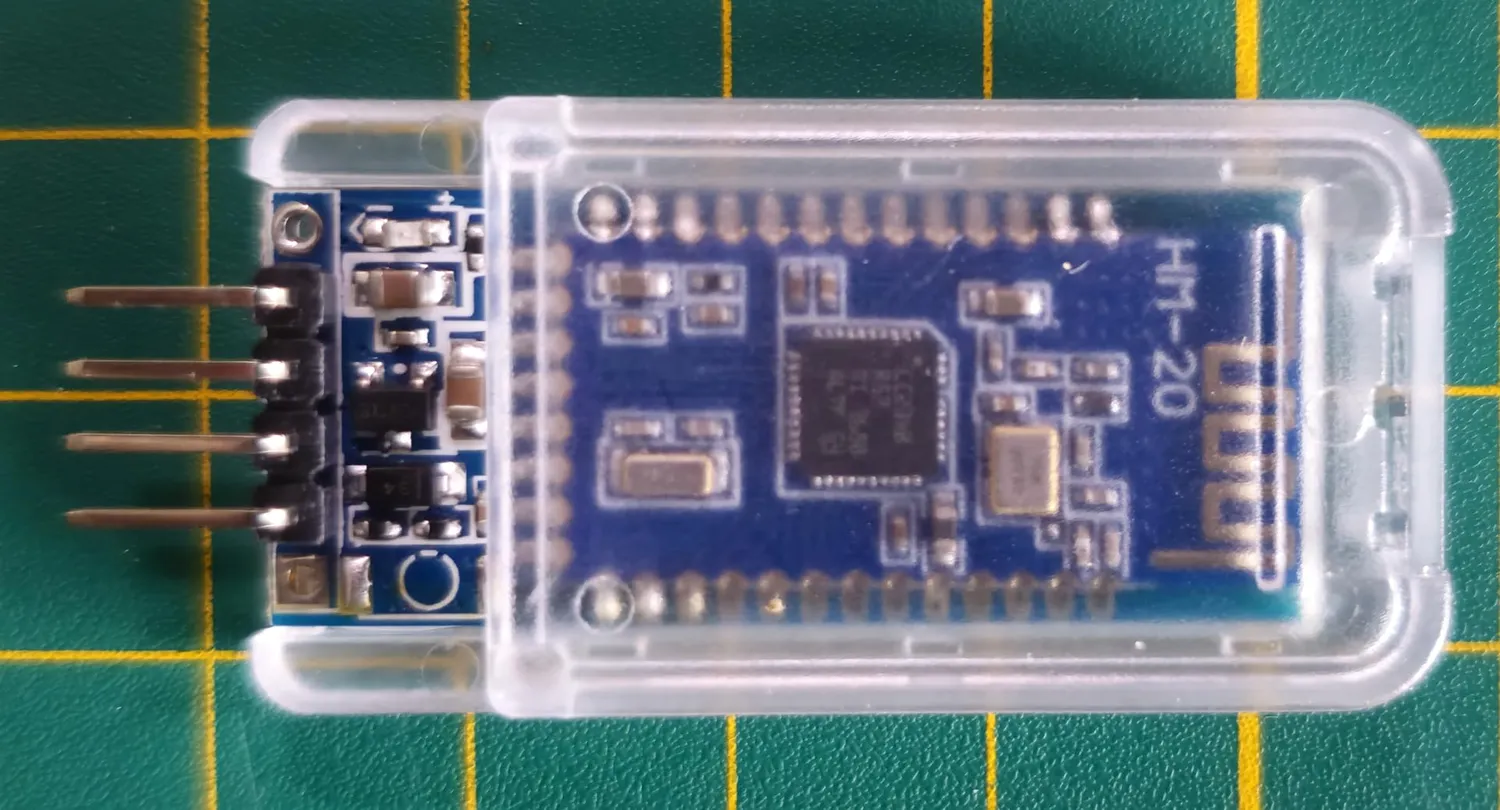

DSD TECH HM-20 module Bluetooth 5.3 BLE UART

Le DSD TECH HM-20 met à jour la plateforme HM-10 vers Bluetooth 5.3 BLE et une puce TI CC2340. Il convient aux projets qui communiquent par UART et qui ne nécessitent pas le profil Bluetooth classique SPP.

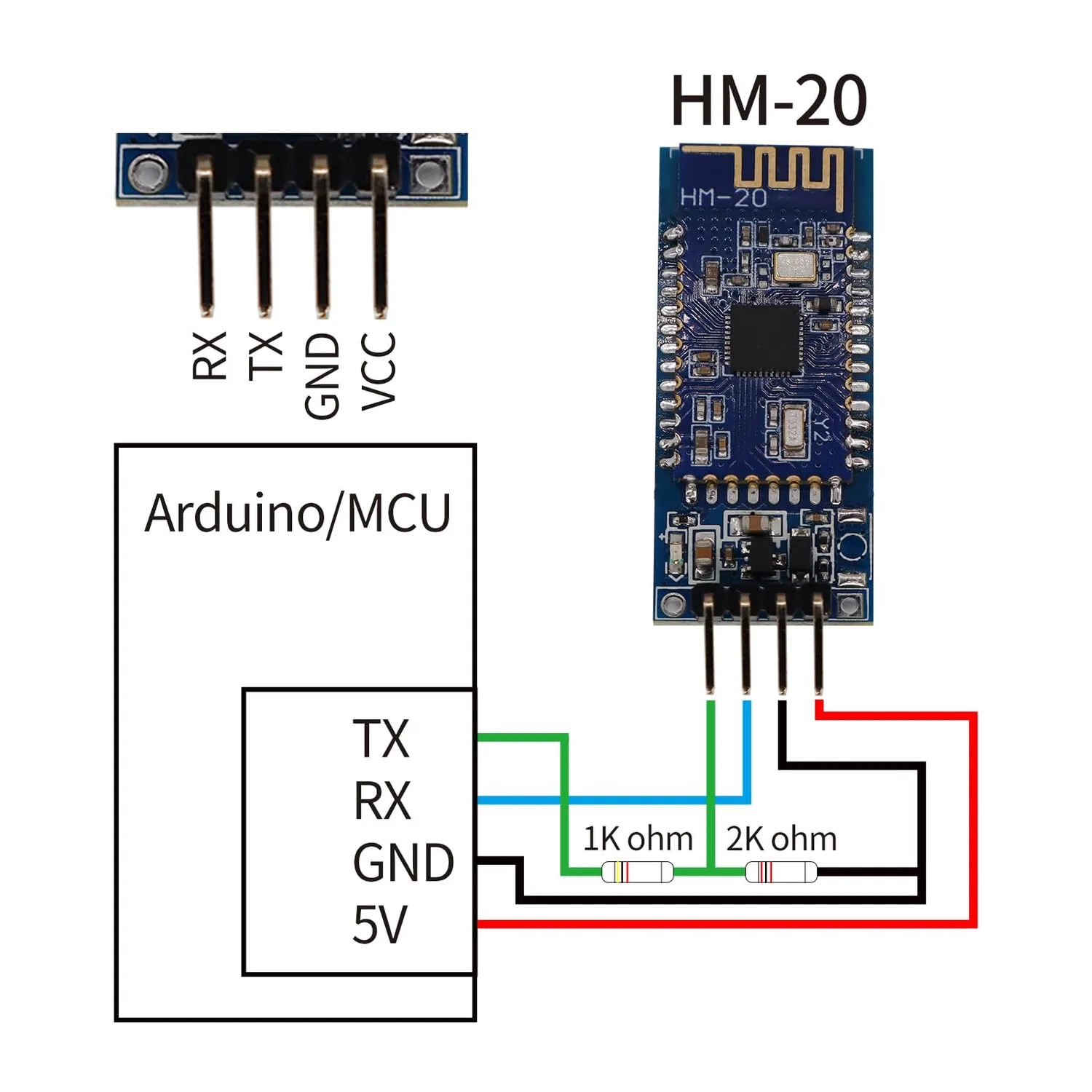

À intégrer dans un circuit série

Les broches disponibles sont VCC, GND, TX et RX. L’alimentation VCC doit rester entre 3,6 et 6 V ; les niveaux logiques TX/RX sont de 3,3 V. Vérifiez la tension logique de votre microcontrôleur avant raccordement : une alimentation acceptée jusqu’à 6 V ne signifie pas que les broches série tolèrent cette tension.

Compatibilité Bluetooth à vérifier

Le protocole est Bluetooth 5.3 BLE. Le module prend en charge iOS et Android 5.0 ou ultérieur ; les ordinateurs PC et Mac ne sont pas pris en charge selon les spécifications. Il n’est pas compatible avec les appareils Bluetooth 2.0 SPP.

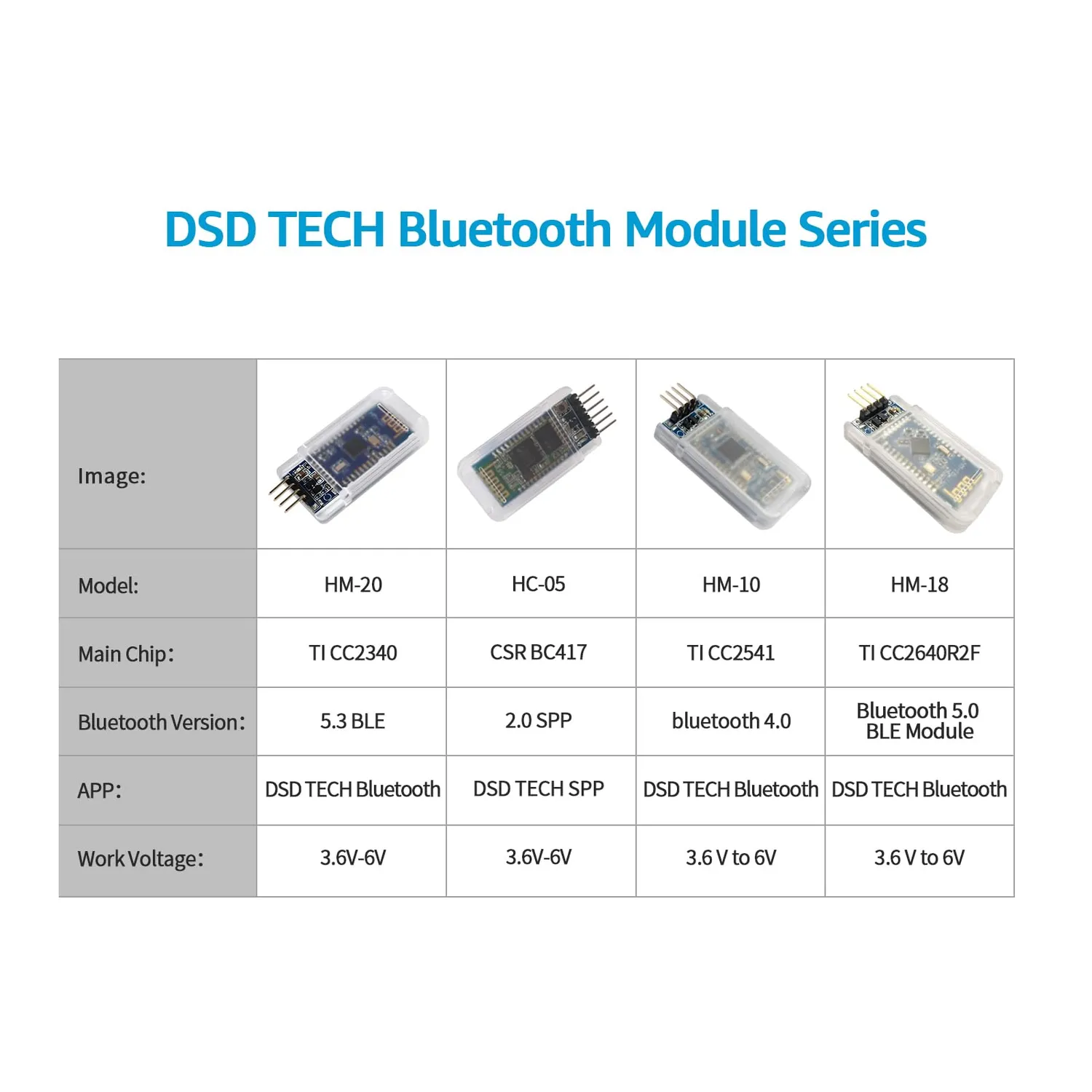

Migration depuis le HM-10

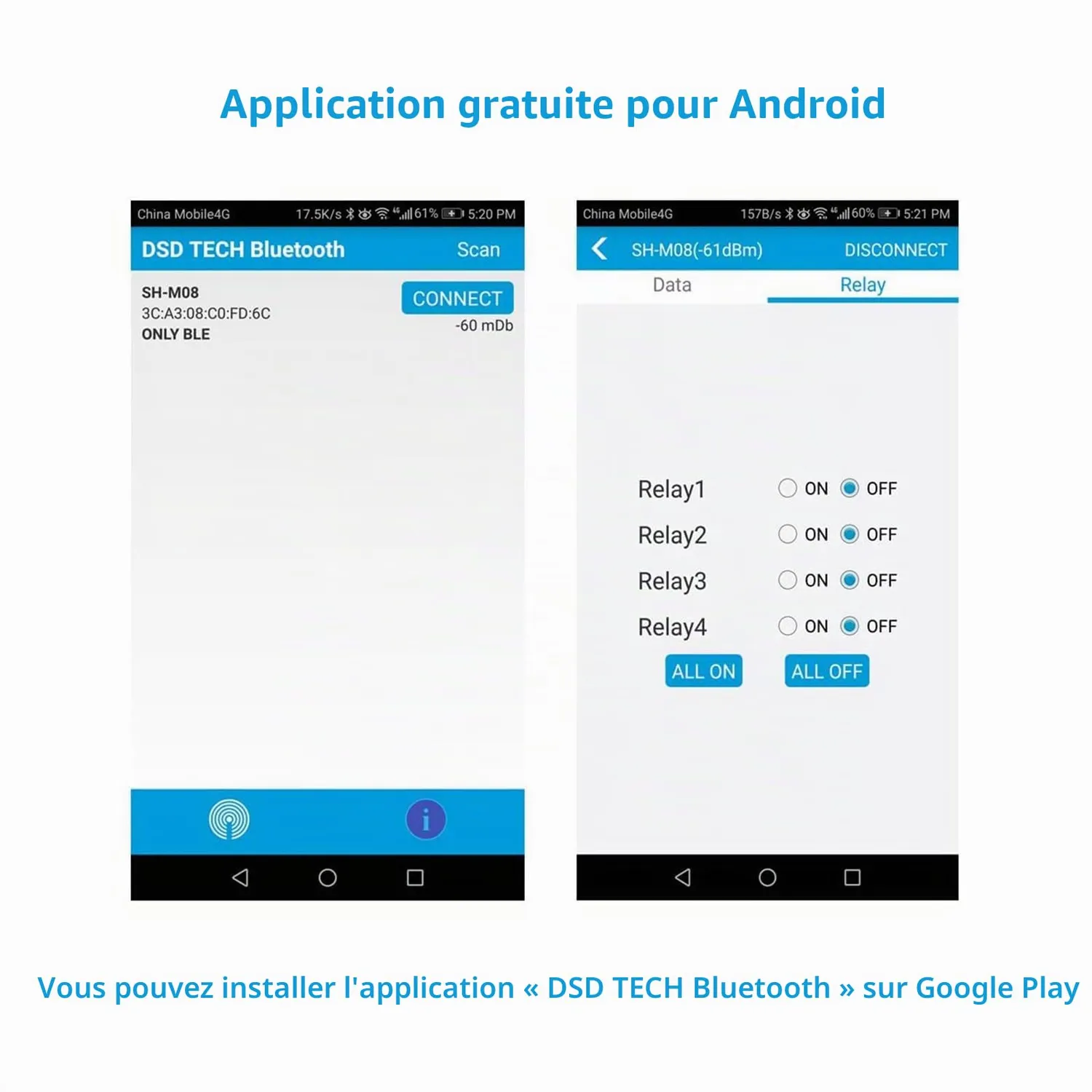

Les commandes AT du HM-20 sont compatibles avec celles du HM-10, à l’exception du réglage du débit de transmission. Le fabricant indique une vitesse de transfert plus élevée et un MTU plus grand que sur le HM-10. Une application gratuite DSD TECH Bluetooth est proposée sur Google Play et l’App Store pour tester et configurer le module.

Assistance indiquée

DSD TECH annonce un support technique et un service de remplacement pendant un an. Le module est également présenté comme pouvant être mis en service avec l’application en cinq minutes ; le temps réel dépend de votre montage et de votre configuration.
