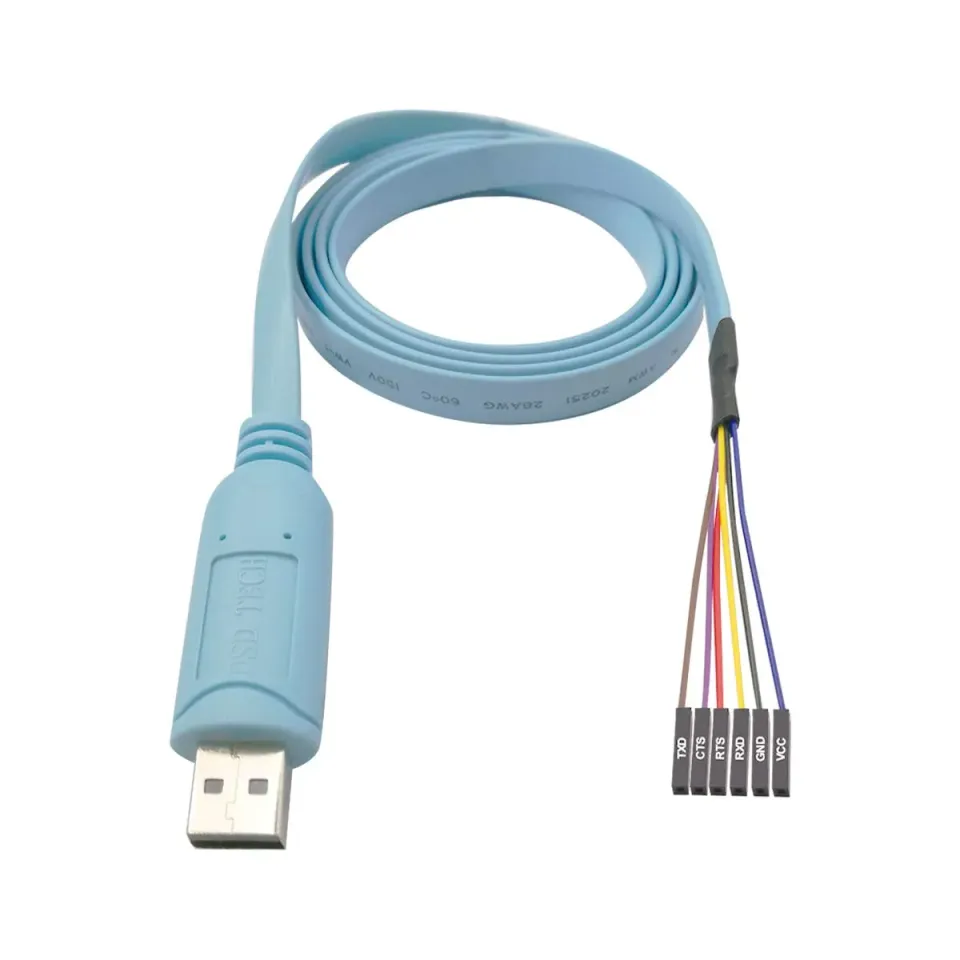

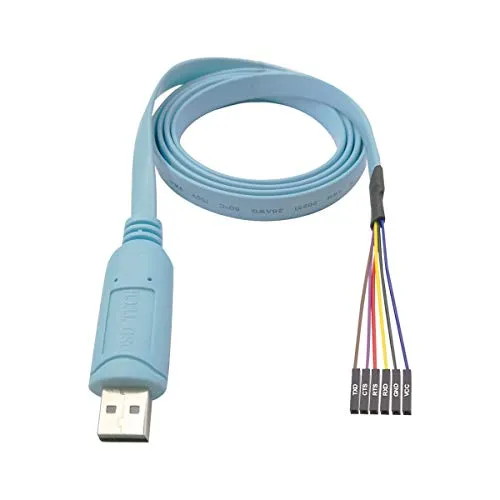

PLC Tech DSD TECH SH-U09BL câble série USB TTL 1,2 m

Pour programmer une carte sans ajouter de convertisseur séparé, le SH-U09BL relie directement l’USB de l’ordinateur aux signaux TTL. Sa longueur de 1,2 m offre de la latitude sur l’établi, tandis que la puce CP2102N gère des débits jusqu’à 3 Mbit/s. Il est proposé à 11,81 € au lieu de 12,99 €.

Programmation et diagnostic

Ce câble convient aux projets de développement embarqué qui disposent d’une interface série TTL, par exemple certains modules ESP8266 ou routeurs. Il peut servir à envoyer des commandes, consulter les journaux ou charger un micrologiciel, si le brochage de l’appareil le permet.

Broches disponibles

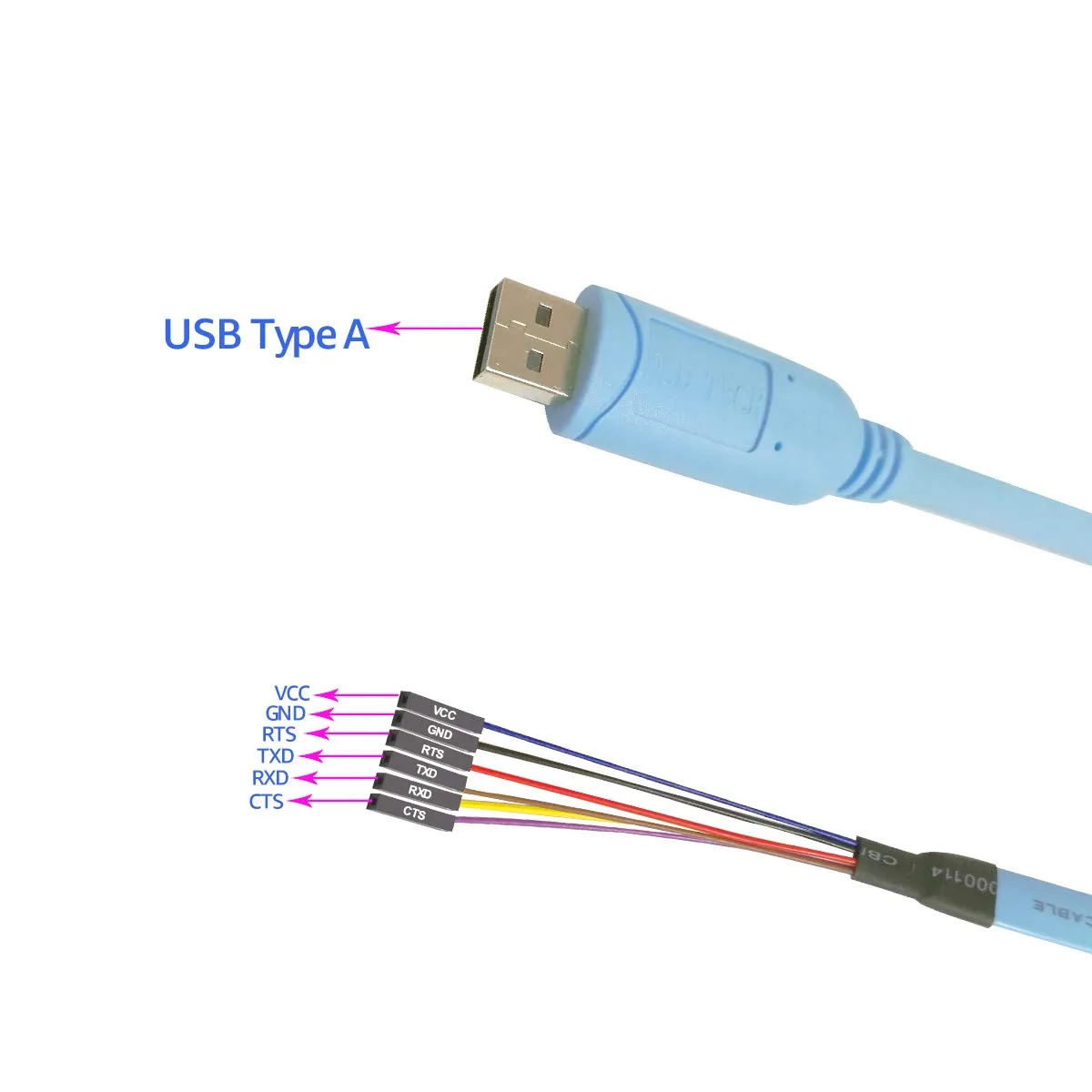

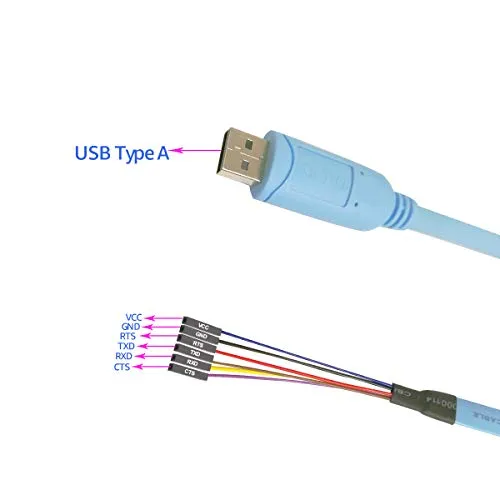

Les conducteurs sont VCC (5 V), GND, TX, RX, CTS et RTS. TX et RX assurent l’échange série ; CTS et RTS permettent le contrôle de flux matériel lorsque la cible le prend en charge. Vérifiez le brochage et la tension admissible : le descriptif n’indique pas de niveau logique 3,3 V sélectionnable.

Débit et compatibilité

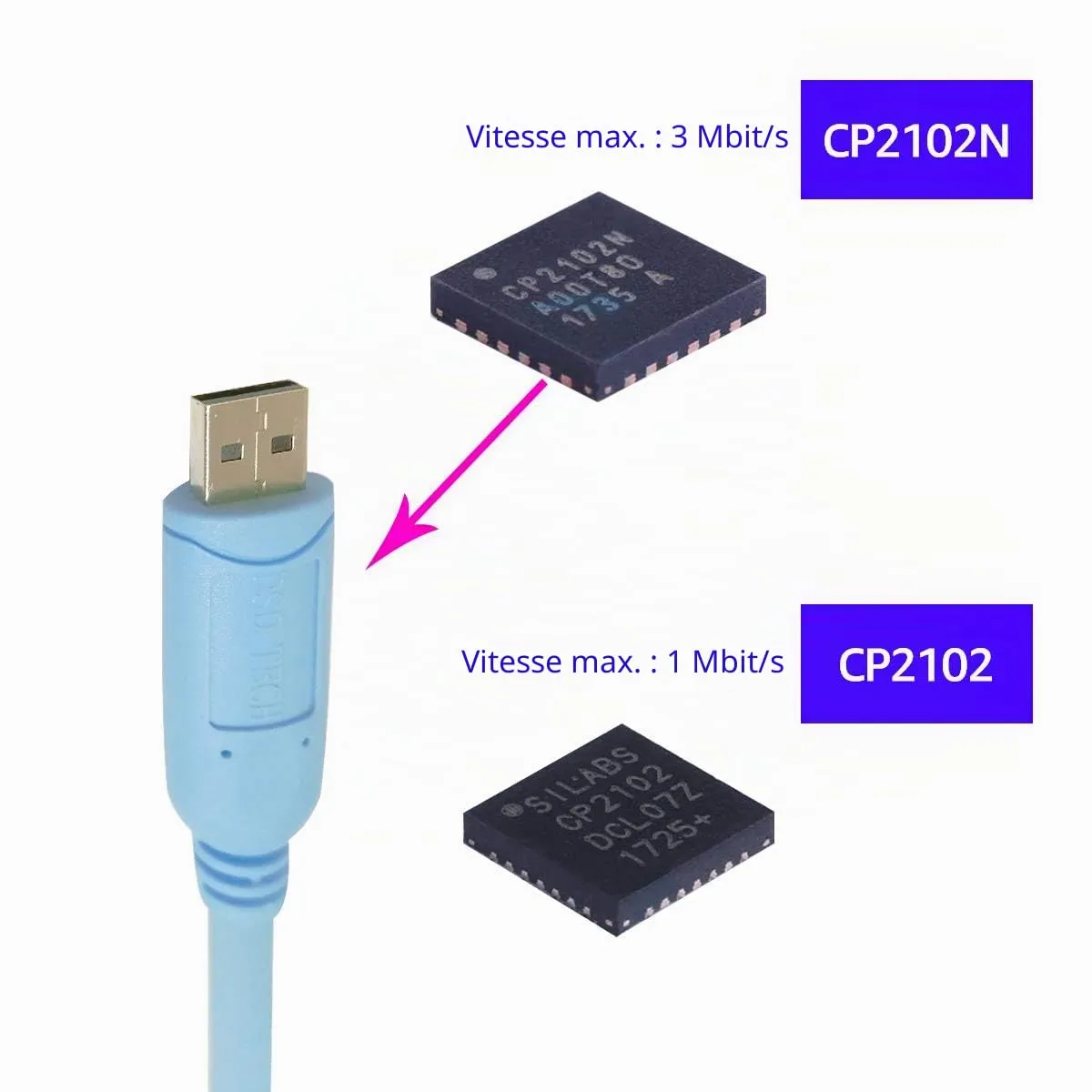

La puce CP2102N, évolution du CP2102, prend en charge jusqu’à 3 Mbit/s. Le câble est annoncé compatible avec Windows 7, 8 et 10, Linux et macOS ; selon le système, un pilote peut être requis.

Longueur

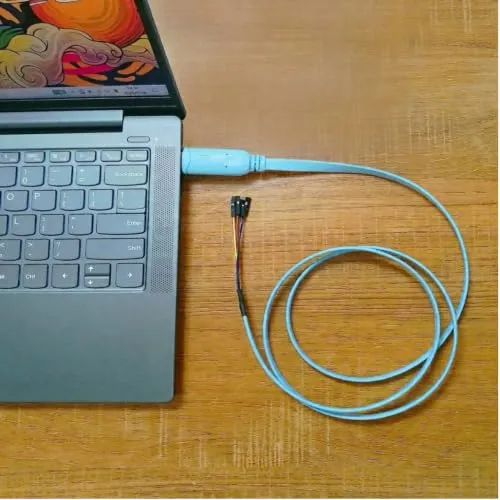

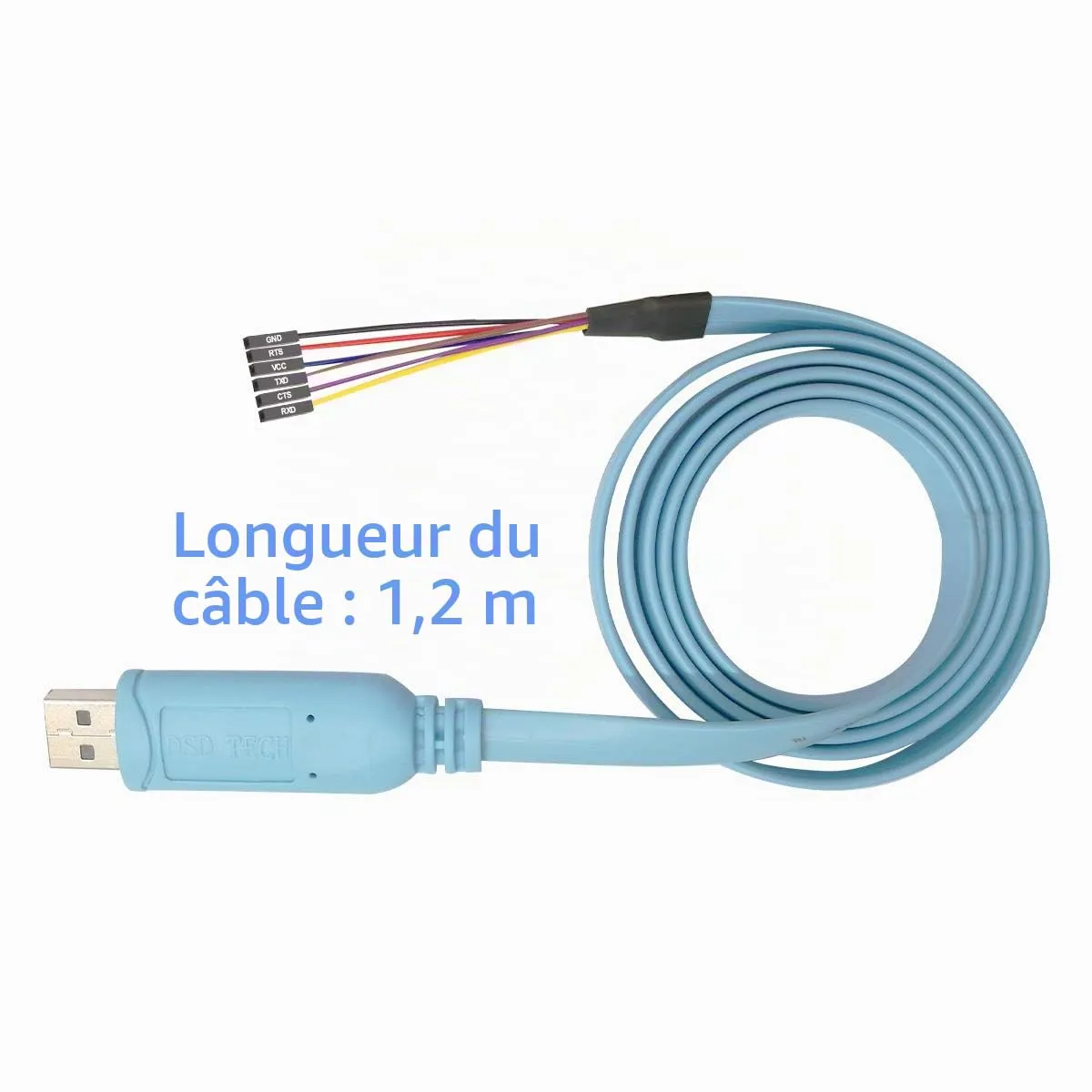

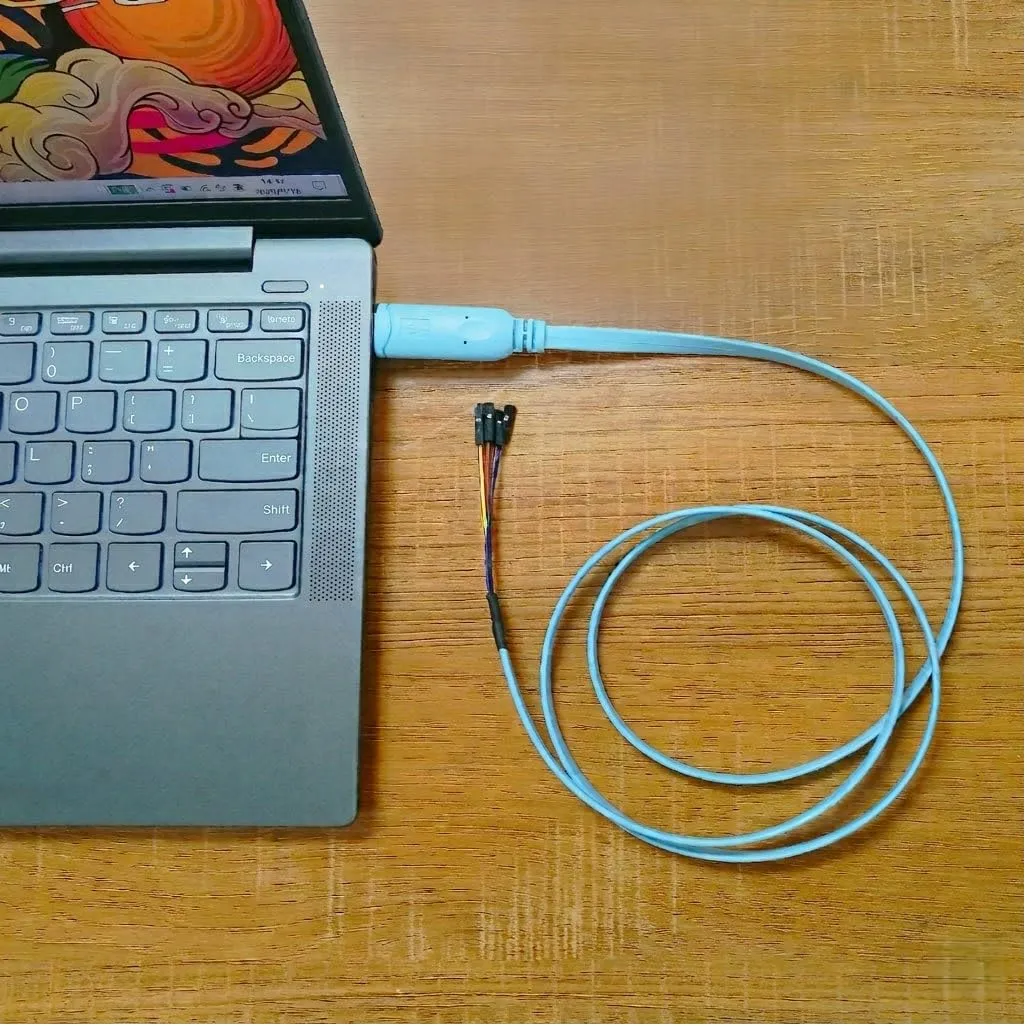

Le câble mesure 1,2 m (4 pieds). Cette longueur évite de placer l’ordinateur juste à côté de la carte, tout en restant adaptée à un poste de prototypage.
