PLC Tech DSD TECH SH-U09F adaptateur USB TTL Mini-USB 3,3/5 V

Le point décisif avant achat est le connecteur : cette variante du SH-U09F utilise un Mini-USB, et non un USB-C. Elle permet de créer un port COM pour programmer ou déboguer une carte TTL, avec sélection du niveau 3,3 V ou 5 V. Son prix est de 12,20 € au lieu de 13,99 €.

Pour programmer et déboguer des cartes

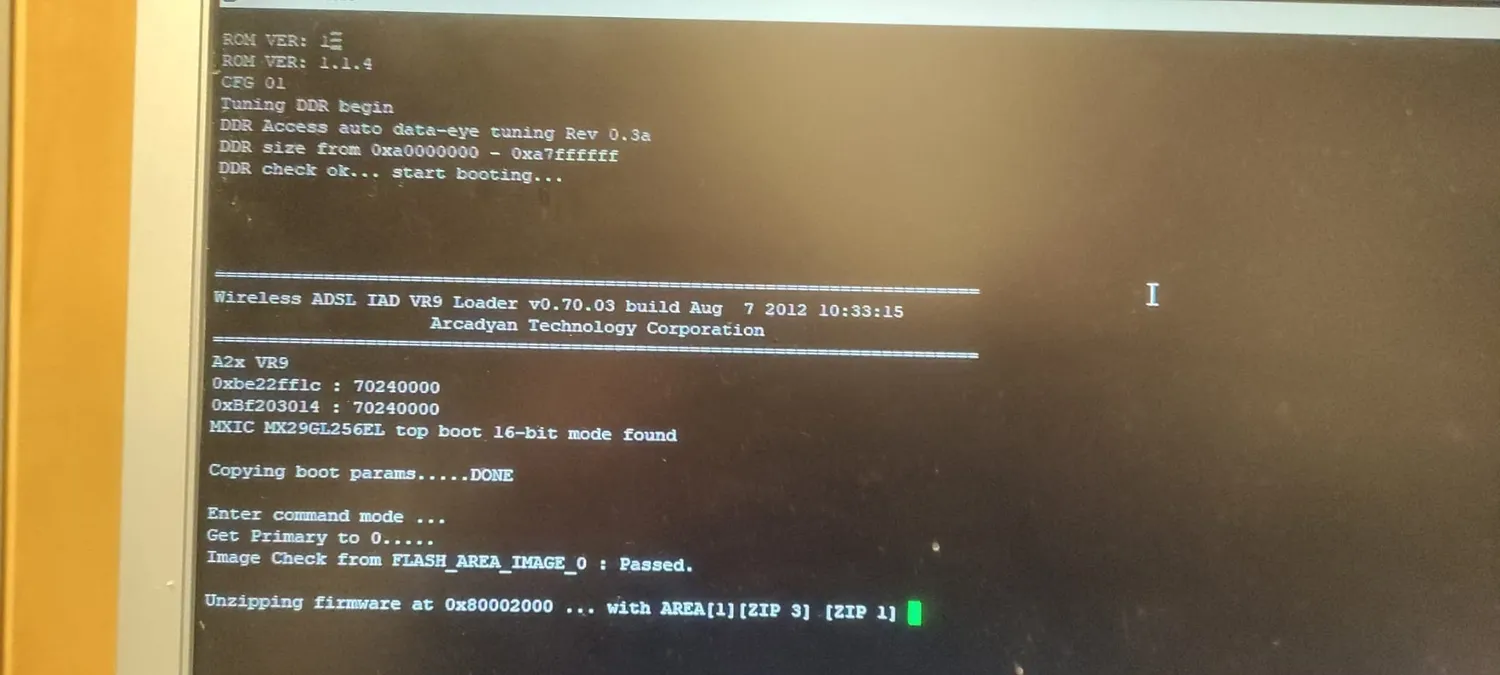

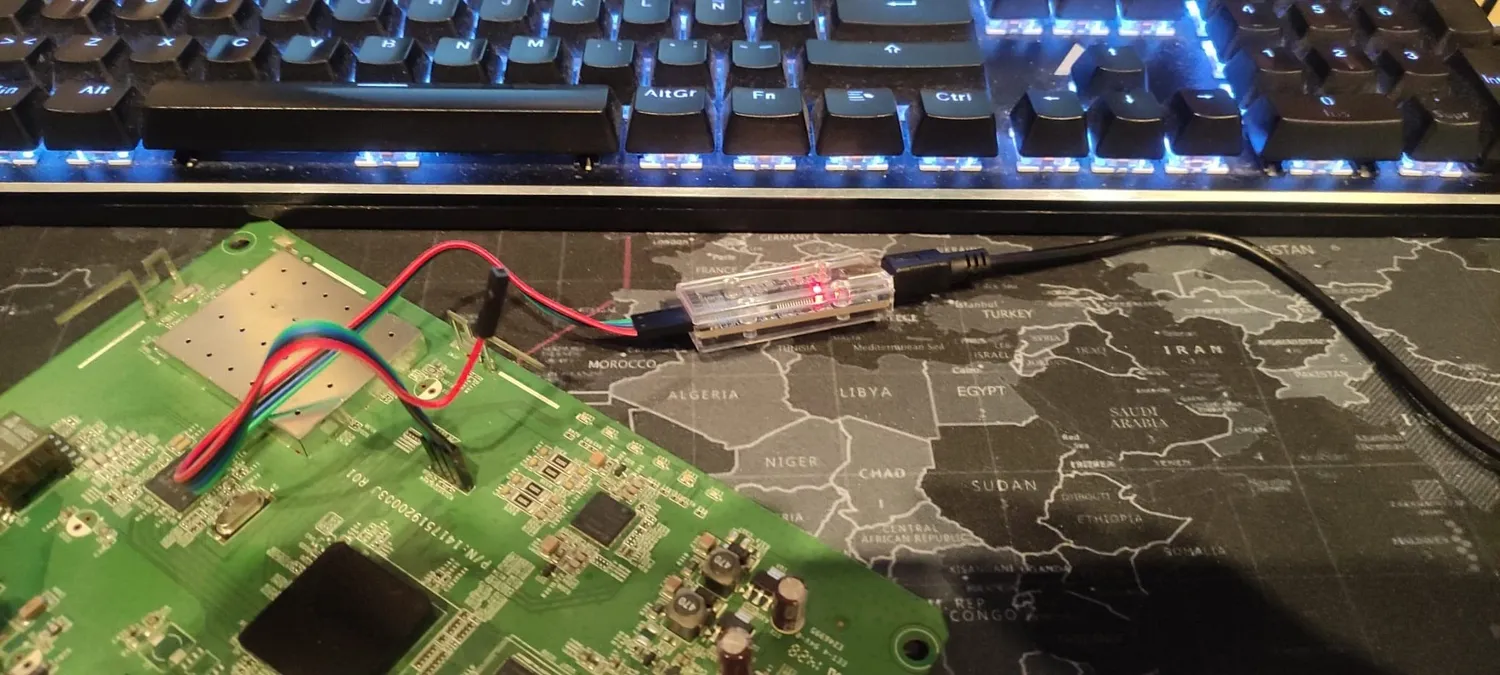

L’adaptateur peut servir avec des modules ESP8266, des GPS, des routeurs ou d’autres équipements dotés d’une interface TTL. Il prend également en charge des opérations sur EEPROM et la mise à jour de micrologiciels. La compatibilité dépend du brochage et des niveaux électriques de la cible.

Choisir le niveau et contrôler les broches

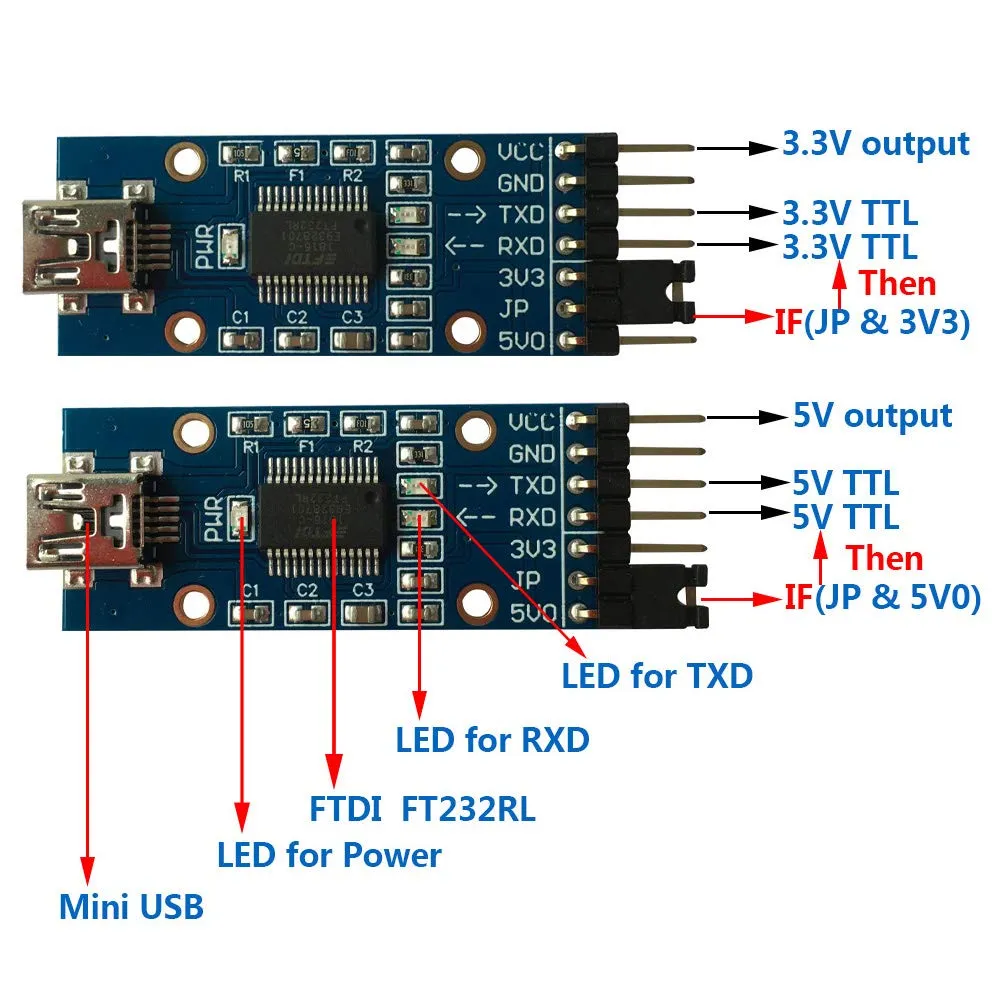

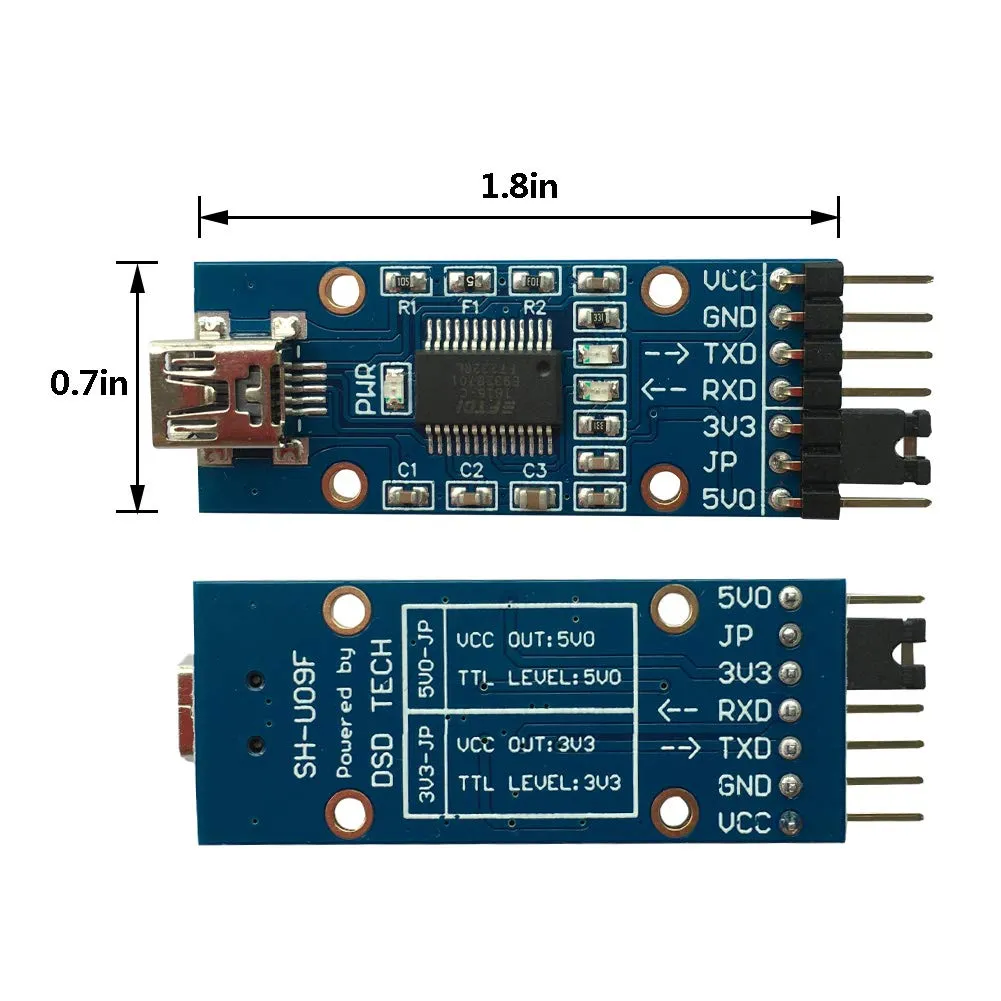

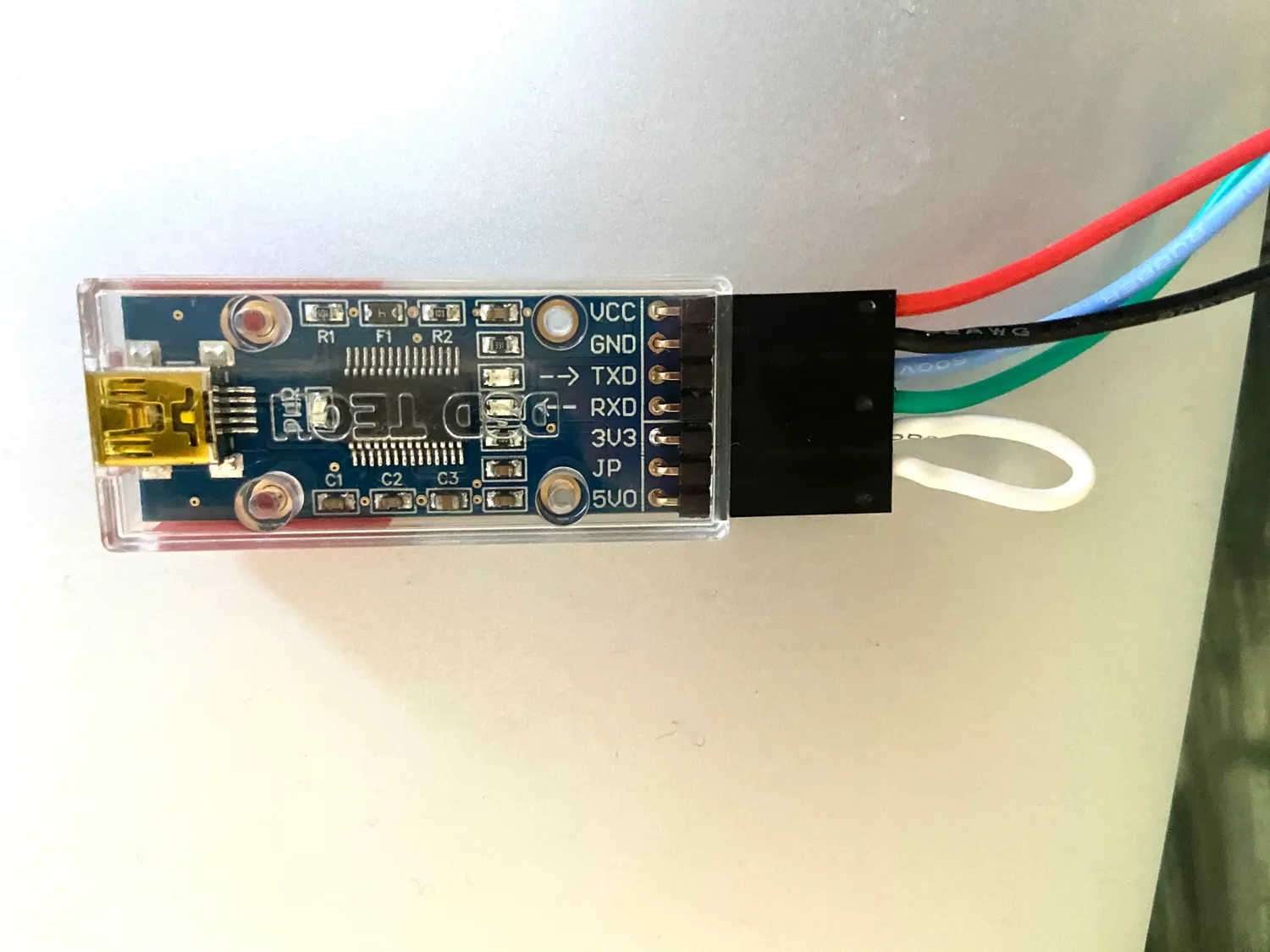

Le niveau TTL et la sortie VCC sont indiqués comme commutables entre 3,3 V et 5 V. Avant de brancher l’adaptateur, vérifiez la tension logique acceptée par votre carte et reliez correctement CTS, RTS, RXD, TXD, GND et VCC. Ne confondez pas TTL avec une interface RS232 à tensions différentes.

Mini-USB et boîtier

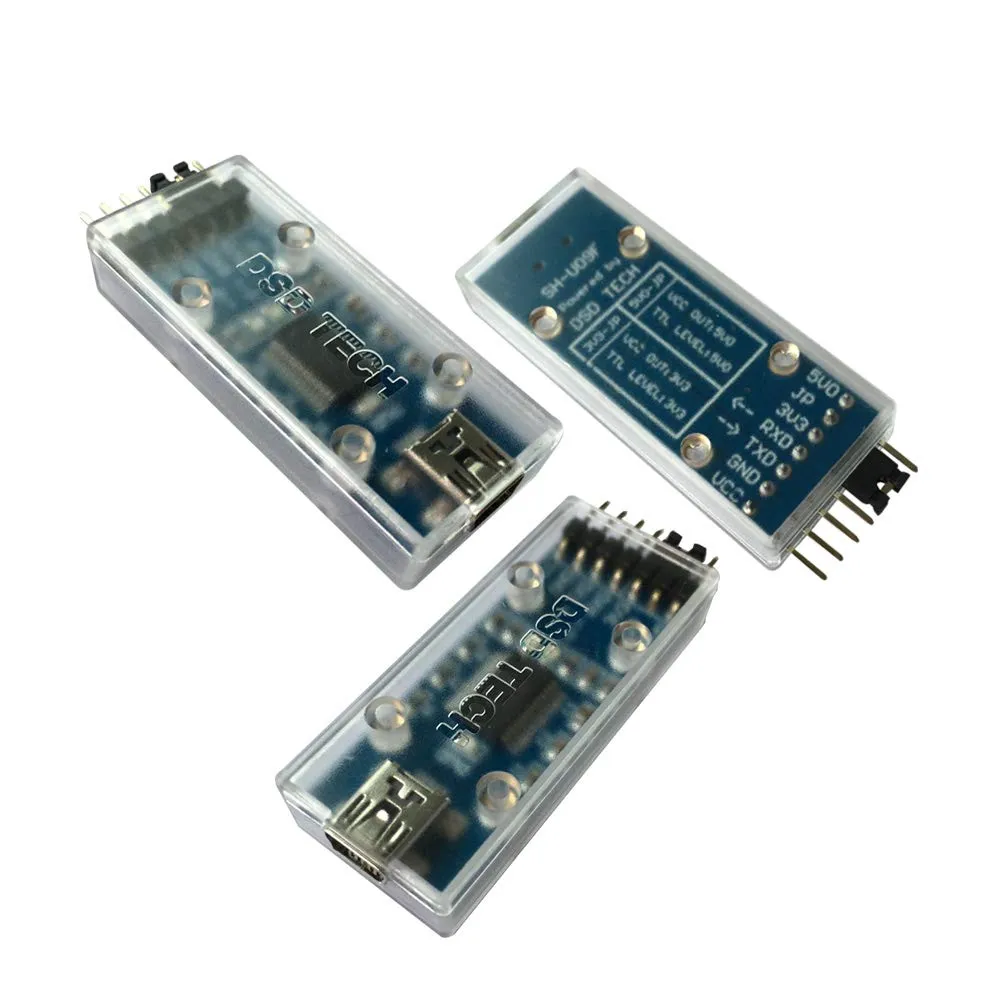

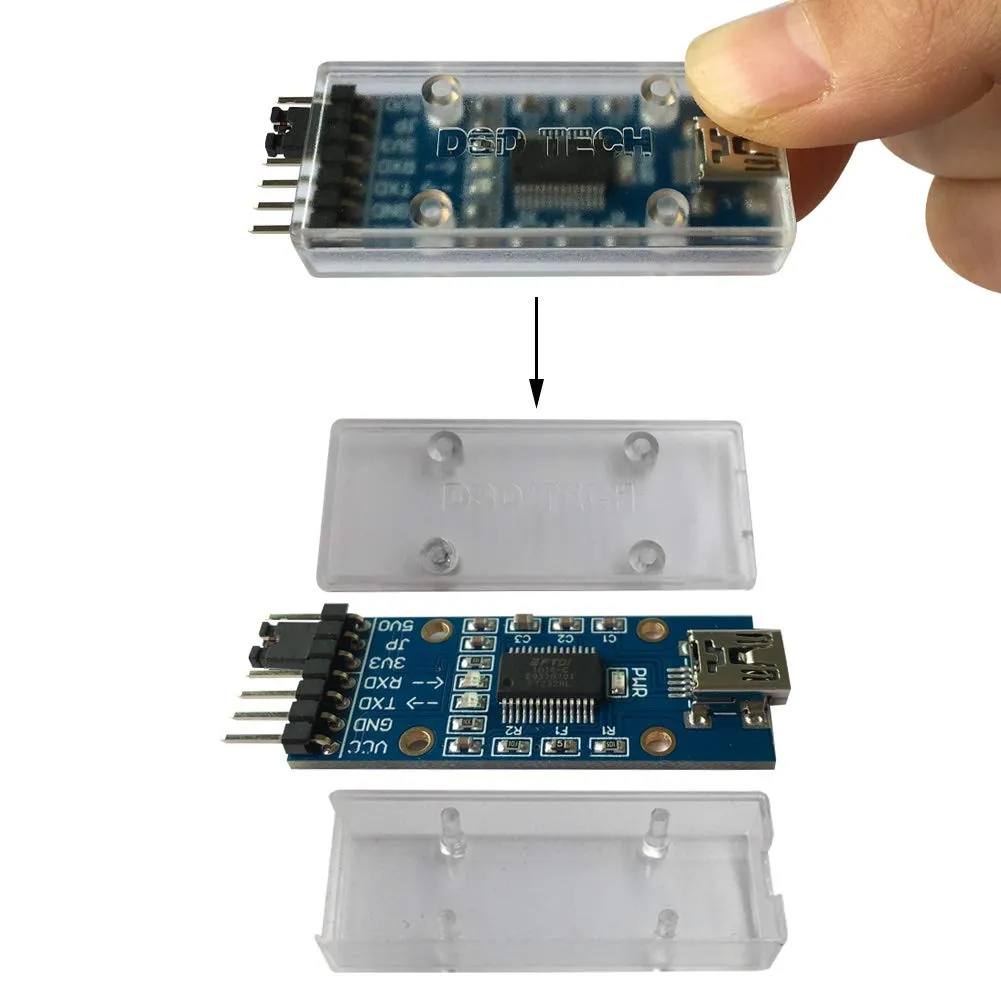

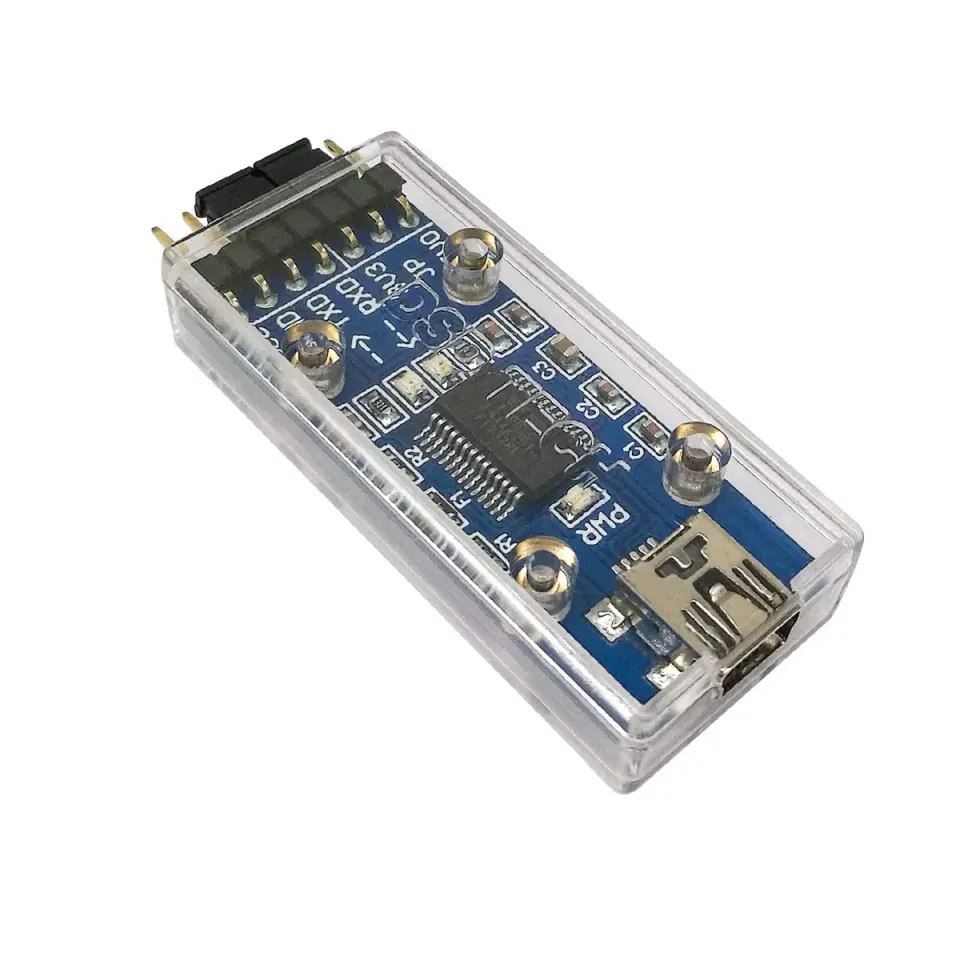

Le connecteur Mini-USB convient aux câbles et ports de ce format, moins répandu que l’USB-C. Un boîtier transparent protège le circuit contre les contacts accidentels et les risques de court-circuit provoqués par une manipulation.

Puce et accessoires inclus

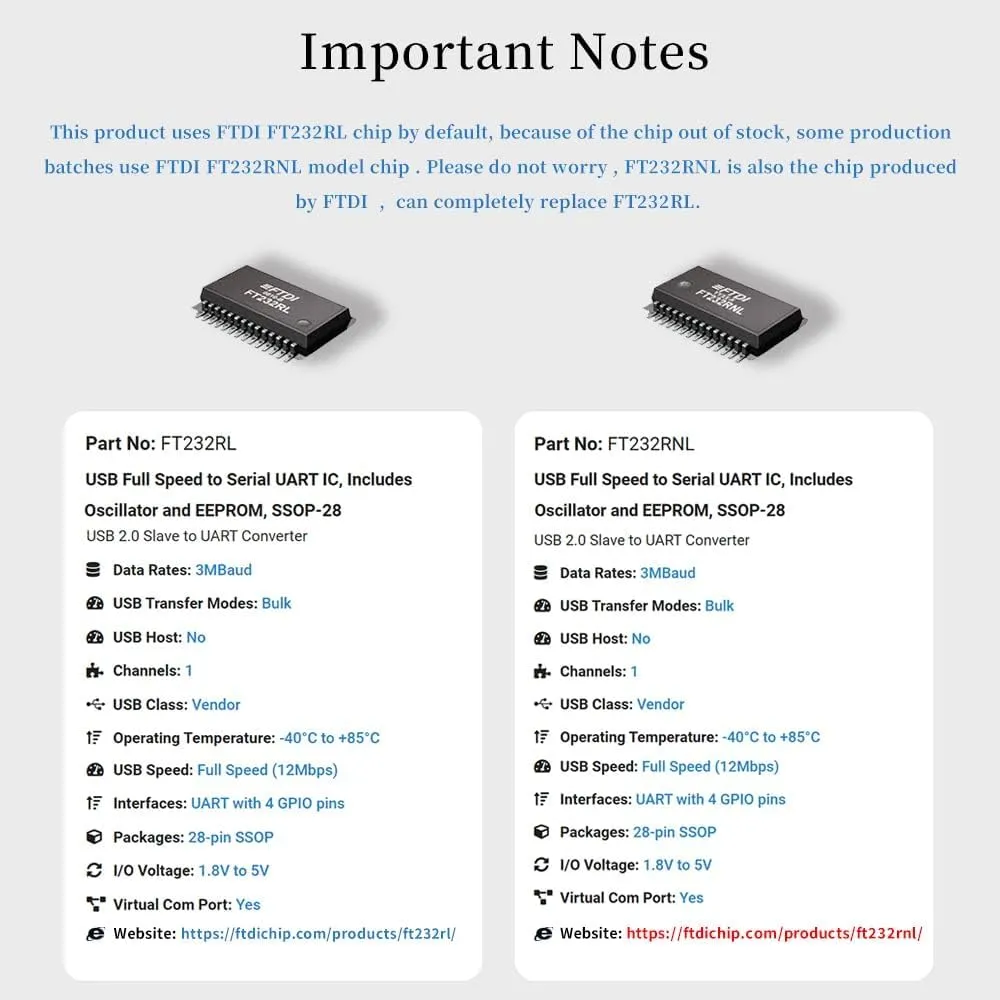

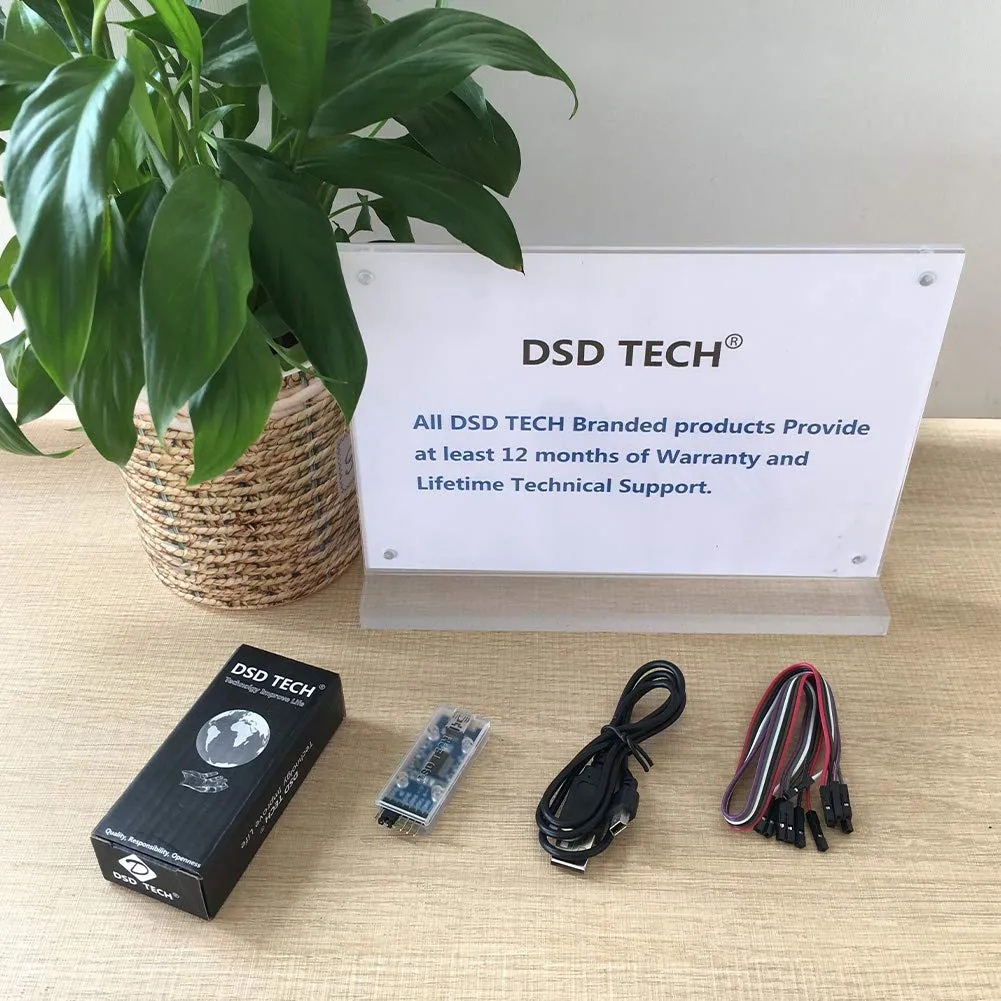

La puce USB-UART est une FTDI FT232RL ; certains lots peuvent employer la FT232RNL, également produite par FTDI. Le paquet comprend l’adaptateur, une rallonge Mini-USB, un câble DuPont à quatre broches et un manuel. Une installation de pilote peut être nécessaire pour créer le port COM. Le modèle Mini-USB doit être retiré de la gamme à compter du 31 juillet 2026 au profit d’une version USB-C.
