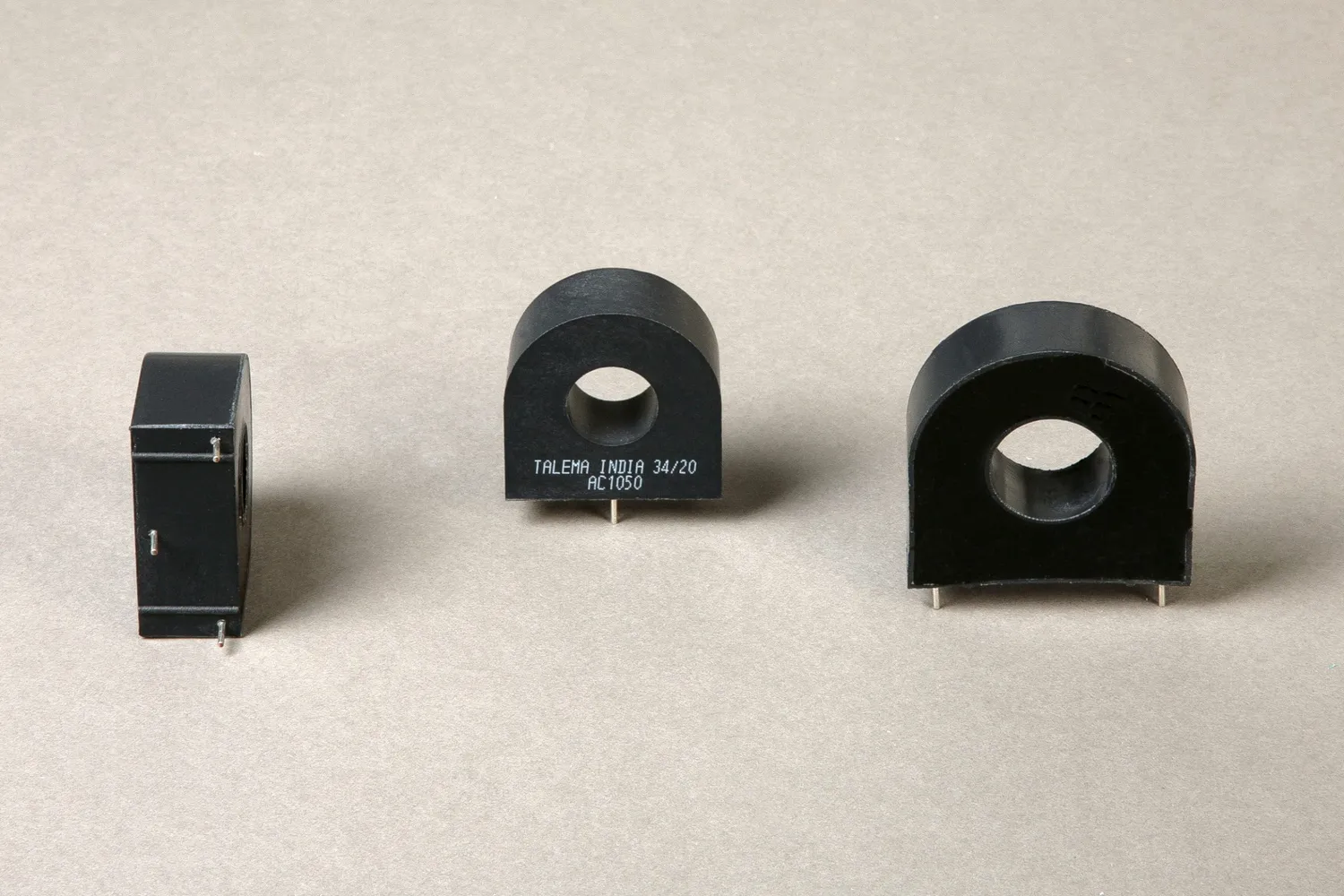

Talema AC Series transformateur de courant 1000:1

Le AC Series s’utilise pour détecter un courant ou alimenter un circuit de mesure à 50/60 Hz. Son rapport 1000:1 et sa charge de 100 Ω prévue doivent être pris en compte dans la conception du circuit. La série couvre plusieurs courants primaires ; la référence exacte détermine la valeur retenue. Le prix affiché est de 3,20 €.

Choisir le courant primaire

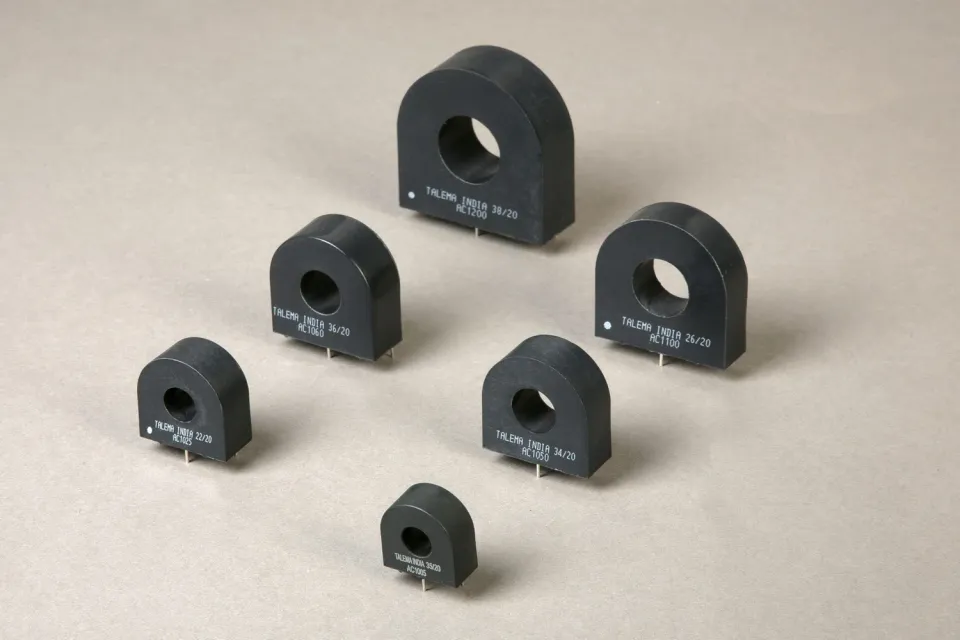

Les valeurs proposées dans la série vont de 5 A à 200 A : 5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 100, 150 et 200 A. Les références Talema correspondantes comprennent AC1005, AC1010, AC1015, AC1020, AC1025, AC1030, AC1040, AC1050, AC1060, AC1075, AC1100, AC1150 et AC1200. Vérifiez la référence affichée et la fiche individuelle pour faire correspondre le courant primaire à votre installation.

Détection et mesure

Les usages indiqués comprennent la détection de surcharge, le repérage de défaut à la terre, le comptage et les circuits analogique-numérique. La charge de 100 Ω est une condition de conception à respecter pour obtenir un fonctionnement conforme aux caractéristiques du transformateur.

Conformité

La série est fabriquée dans un site Talema certifié ISO 9001:2015 et ISO 14001:2015, et respecte les exigences RoHS et REACH.
