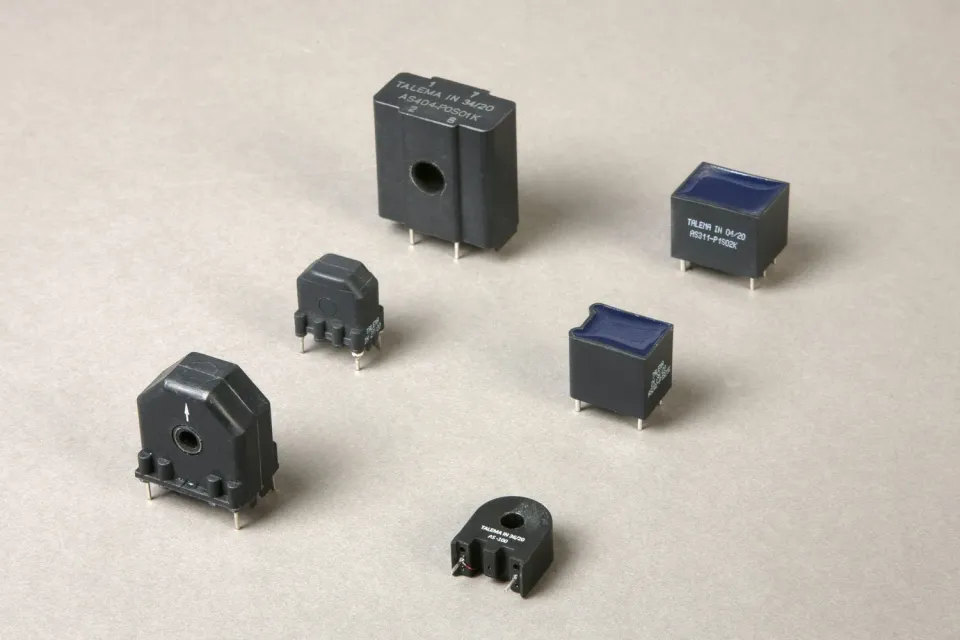

Talema AS Series capteur de courant AC haute fréquence

Pour une boucle de régulation d’alimentation à découpage, le Talema AS Series mesure le courant alternatif et transmet un retour isolé au circuit de commande. Sa plage spécifiée de 20 à 200 kHz et son courant primaire nominal pouvant atteindre 30 A en font un composant à choisir selon les conditions réelles de fonctionnement.

Mesure et contrôle du courant AC

Ce capteur convient à la surveillance et à la mesure du courant alternatif, ainsi qu’à la détection de charge ou de surcharge dans un moteur. Il peut aussi servir de retour de courant isolé dans une alimentation à découpage. Un redresseur en pont complet permet une détection bidirectionnelle isolée.

Vérifier fréquence, courant et isolation

Avant de choisir une référence, comparez la fréquence de votre signal à la plage de 20 à 200 kHz et vérifiez que le courant primaire reste dans la valeur nominale de la variante, jusqu’à 30 A selon le modèle. L’isolation primaire-secondaire est spécifiée à 2 500 V AC. La performance optimale est prévue dans la plage de courant et de fréquence désignée pour le composant.

Montage sur circuit imprimé

Le capteur est entièrement encapsulé pour le montage sur carte électronique. Plusieurs styles de boîtier existent dans la série ; vérifiez le format et l’implantation de la référence retenue avant de préparer le circuit imprimé.
