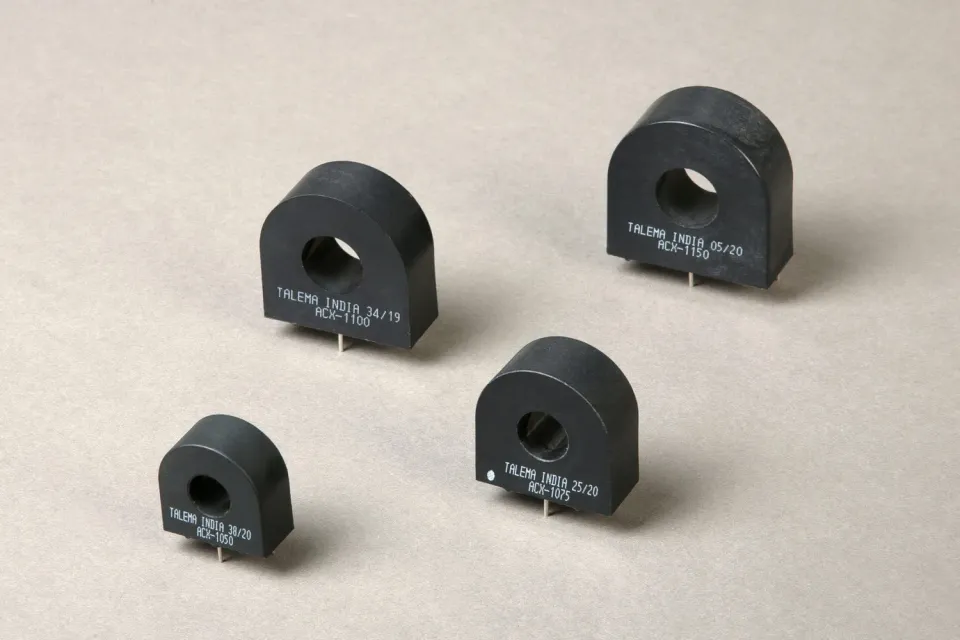

Talema ACX Series transformateur de courant haute précision

La série ACX associe un rapport de transformation de 2500:1 à une précision typique inférieure à 1 % pour les modèles ACX-1050 et ACX-1075. Elle convient aux circuits de mesure et de surveillance où la précision du courant compte.

Mesure et surveillance du courant

Les applications indiquées comprennent la détection de défaut à la terre et la détection de surcharge. Les modèles ACX-1050 et ACX-1075 sont aussi utilisés dans des équipements de recharge pour véhicules électriques de 32 A et 63 A ; vérifiez que le courant nominal du modèle choisi correspond à votre conception.

Choisir le calibre et le boîtier

La gamme existe en calibres de 50 A, 75 A, 100 A et 150 A, avec différentes tailles de boîtier pour montage sur circuit imprimé. Les informations disponibles associent l’ACX-1050 au boîtier AC-1005 et l’ACX-1150 au boîtier AC-1060. Vérifiez le brochage, l’encombrement et le calibre dans la fiche technique avant de concevoir le circuit imprimé.

Précision et saturation

La série conserve une forte caractéristique de saturation, comme la série AC, tout en améliorant la précision. La valeur typique annoncée est inférieure à 1 % pour les ACX-1050 et ACX-1075 ; elle ne doit pas être étendue aux autres références sans confirmation dans leur fiche technique.
