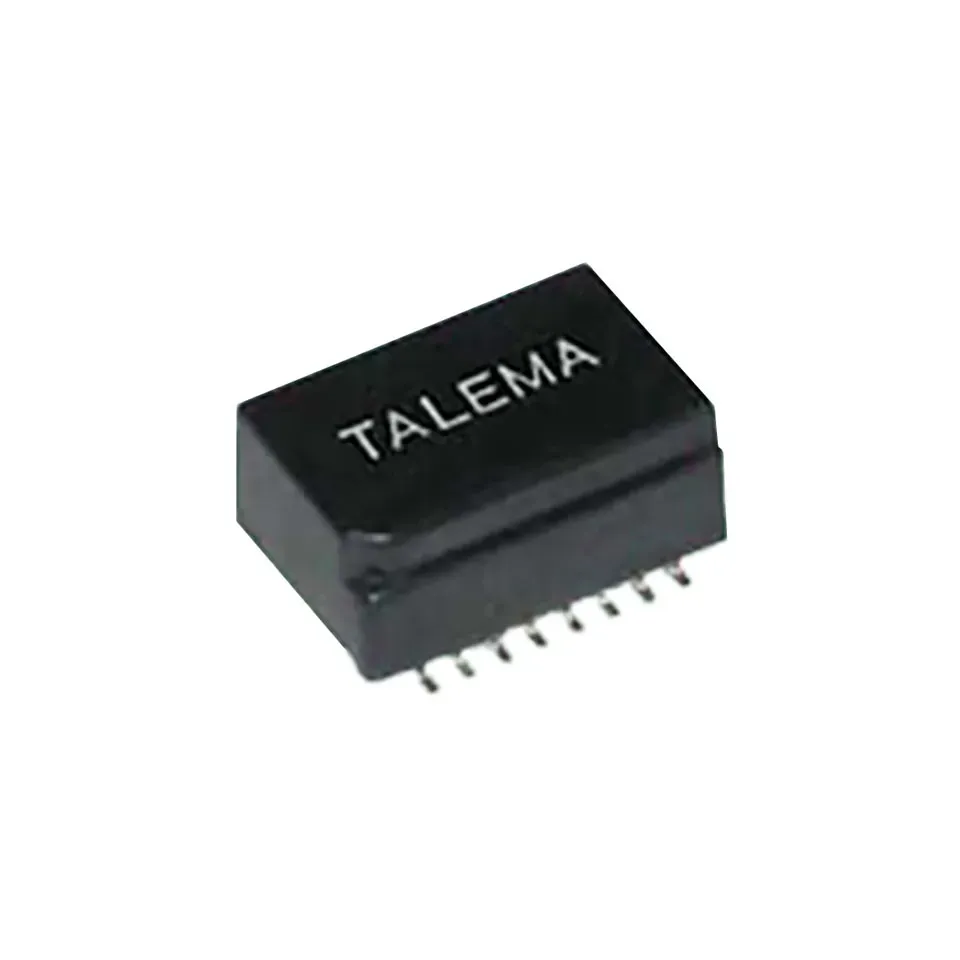

Le module Talema TM Series regroupe les transformateurs d’émission et de réception pour une liaison Ethernet 10Base-T. Son boîtier SMD est conçu pour la pose automatisée sur circuit imprimé.
Catégories : 10Base-T & 10/100BaseT
SKU : COM-BAS-3559
Pour une interface Ethernet 10Base-T, ce module réunit l’isolation des voies d’émission et de réception dans un format SMD compact. Il contribue à préserver la forme du signal et à isoler l’équipement conformément à IEEE 802.3.
Les transformateurs intégrés assurent l’isolation de l’équipement et participent à la suppression du bruit de mode commun. Certains modèles de la série ajoutent des selfs de mode commun à haute impédance pour renforcer la suppression des perturbations électromagnétiques. Leur présence dépend de la référence : vérifiez la fiche technique si cette fonction est nécessaire à votre conception.
Le profil bas et le faible poids facilitent la pose pick-and-place. Le boîtier mesure 12,8 × 9,6 × 6 mm, broches comprises. Contrôlez le dessin d’empreinte et l’affectation des broches dans la fiche technique avant de créer le PCB.
Le module répond aux exigences IEEE 802.3, est conforme RoHS et REACH, et satisfait au niveau de refusion sans plomb J-STD-020C.
Transformateurs d’émission et de réception réunis pour l’interface 10Base-T
Isolation de l’équipement selon les exigences IEEE 802.3
Boîtier bas et léger adapté à la pose pick-and-place
Versions avec selfs de mode commun disponibles selon la référence
Série: TM
Montage: SMD
Réseau: 10Base-T
Dimensions: 12,8 × 9,6 × 6 mm, broches comprises
Conformité: IEEE 802.3, RoHS, REACH et J-STD-020C
Vendeur: Composants électroniques pour makers
Non. Seuls certains modèles en sont équipés ; la fiche technique de la référence permet de le vérifier.
Le boîtier mesure 12,8 × 9,6 × 6 mm avec les broches. Consultez le dessin d’implantation pour les dimensions exactes des pastilles.
Pas encore beaucoup testé, à voir à l'usage.
Posé à la machine sans souci, connexion ok.
